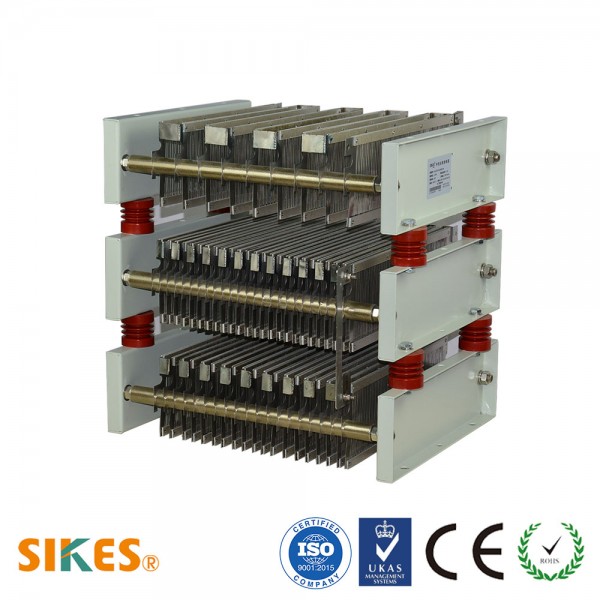

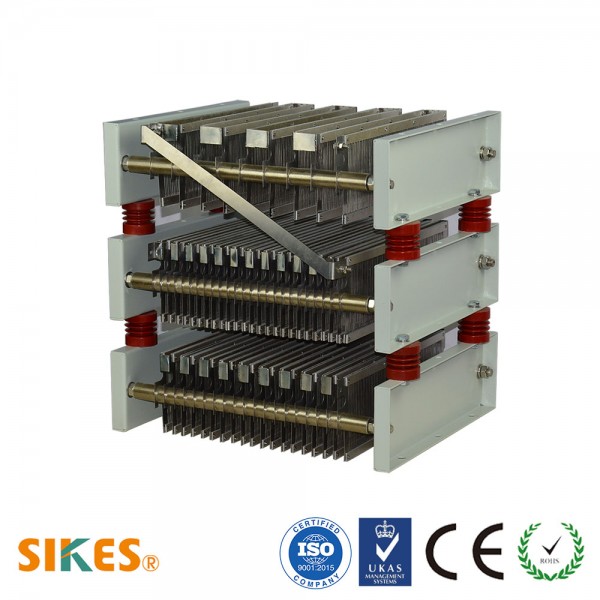

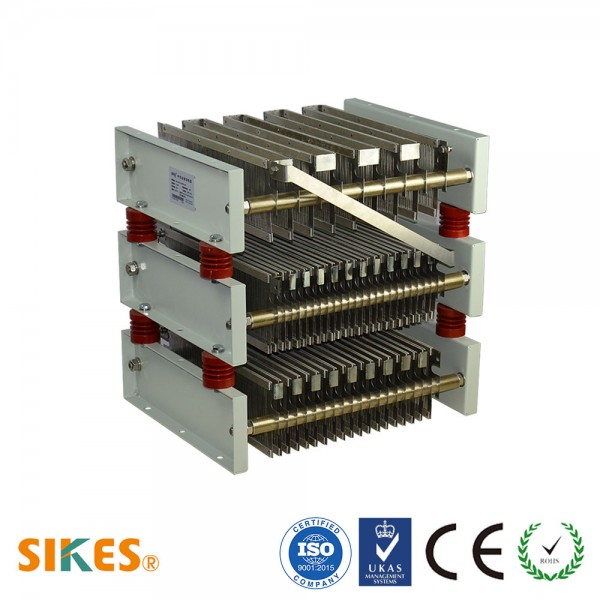

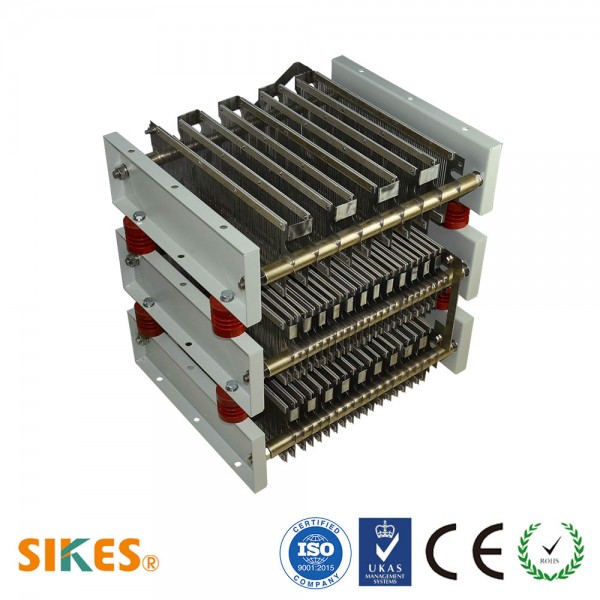

Resistencia de puesta a tierra neutral 18A

Características de la resistencia de tierra neutral:

1. Esta serie está hecha de aleación de acero inoxidable importada del extranjero, el coeficiente de aumento de temperatura es bajo, la tasa de cambio de resistencia es pequeña;

2. Doble aislamiento, alta estabilidad;

3. Conexión de perno, fácil de desmontar, conexión confiable;

4. Puede agregar un dispositivo de monitoreo inteligente que monitorea efectivamente la corriente de falla a tierra, el voltaje y proporciona contactos de conmutación y alarma.

Aplicación del producto de resistencia de puesta a tierra neutral:

Se utiliza principalmente para sistemas de transmisión y distribución de energía de menos de 110KV, principalmente compuestos por líneas de cable, corriente de condensador de falla a tierra monofásica y sistema de planta de energía con corriente de capacitancia pequeña pero que evita la sobretensión de resonancia. La primera es principalmente una conexión a tierra de baja resistencia y la segunda se basa principalmente en una alta resistencia. En la actualidad, la resistencia a tierra neutral se usa ampliamente en redes de distribución urbana, grandes parques industriales, plantas de energía, sistemas de distribución de plataformas en alta mar y grandes plantas químicas.

Dimensiones de la resistencia de conexión a tierra neutral:

Personalizado según el cliente

Especificaciones de la resistencia de conexión a tierra neutral:

Corriente defectuosa: 1-5000A

Voltaje del sistema: 0.38KV-100KV (3, 6, 10, 35)

Tiempo de calentamiento: 5S, 10S, 30S, 60S, duradero

Resistencia (20 ° C): 0.01-1500 Ω

Aumento de temperatura: el aumento de temperatura a corto plazo (10-60S) máximo no supera los 760 ° C, el aumento continuo de temperatura hasta 385 ° C

Sin mantenimiento, rápido y fácil de reemplazar

Estructura compacta y fácil instalación.

Grado de protección del gabinete: IP20-IP56

Interruptor de aislamiento opcional, interruptor auxiliar, calentador, CT, monitor y otros accesorios.

Condiciones de aplicación de la resistencia de conexión a tierra neutral:

Entorno de aplicación de resistencia de puesta a tierra de punto neutro FNGR según DL / T593-2006 3.1

En interiores: Temperatura ambiente: + 40 ° C- -25 ° C Altitud: ≤3000m Relación de fuga nominal mínima: la porcelana no es inferior a 18 mm / Kv, el material orgánico no es inferior a 20 mm / Kv

Exterior: temperatura ambiente: +40 ° C - -35 ° C; altitud ≤ 3000 m Relación de fuga nominal mínima: Clase III, Clase III 25 mm / Kv, IV 32 mm / KV

Nota: Cuando se exceden las condiciones normales de uso, el usuario debe discutir con el fabricante.

Características de la resistencia de tierra neutral:

Estructura de rejilla de acero única para facilitar el enfriamiento.

Gran capacidad de calor de la resistencia, y la potencia nominal de la lámina de resistencia única puede alcanzar los 1200 vatios a través de una tecnología de procesamiento única;

Pequeña desviación de resistencia, y la tolerancia de fabricación de la lámina de resistencia puede ser inferior a ± 5%

La resistencia de la resistencia se puede ajustar en un amplio rango, y el rango de resistencia simple es 0.005-11.7Ω.

La lámina de resistencia tiene un fuerte aislamiento, y la resistencia dieléctrica del BANCO de resistencia y los componentes de soporte pueden alcanzar los 8.3Kv;

En el estado caliente, la tasa de cambio de resistencia es pequeña, la lámina de resistencia adopta material de acero inoxidable importado, el coeficiente de temperatura es bajo y la tasa de cambio de resistencia de resistencia térmica no puede ser superior al 20%;

Fuerte resistencia a los golpes, la lámina de resistencia está hecha de material de aleación de alta temperatura con fuerte resistencia a la corrosión;

Rentable, estructura compacta, número ajustable de resistencias, rentable.
