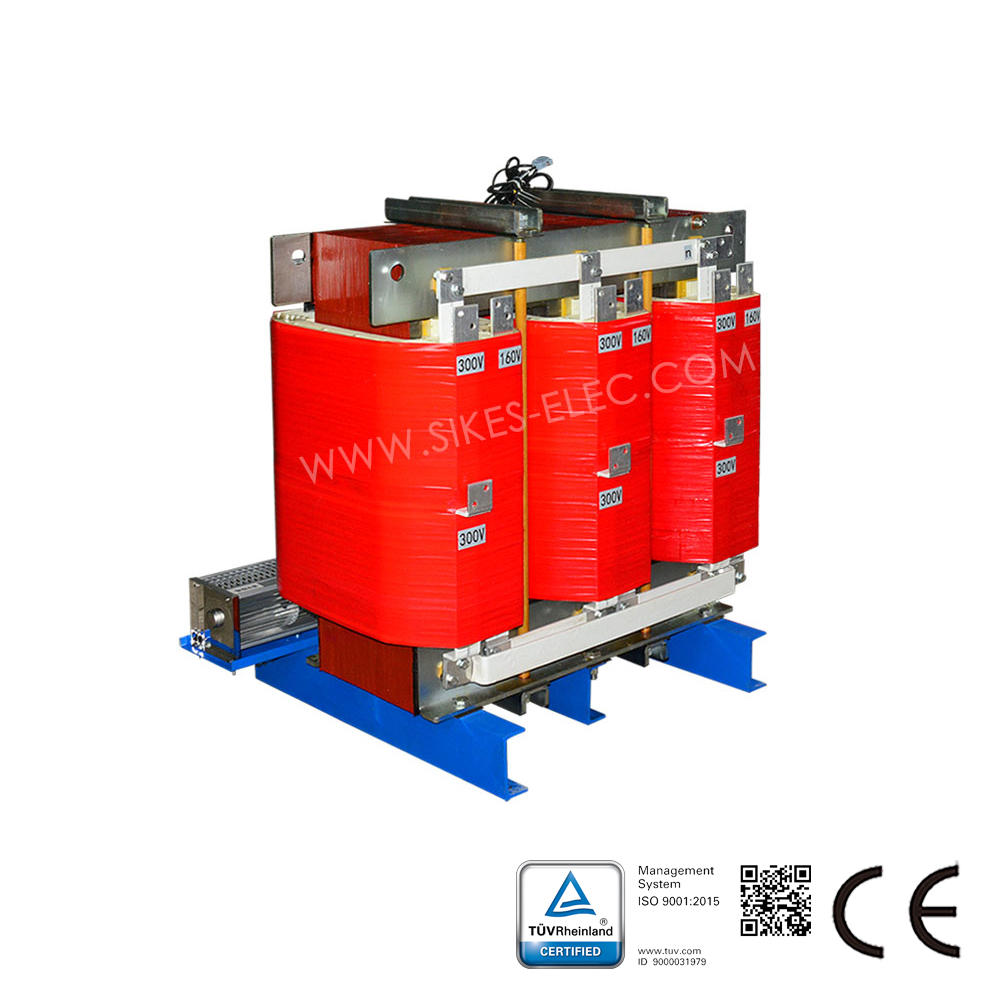

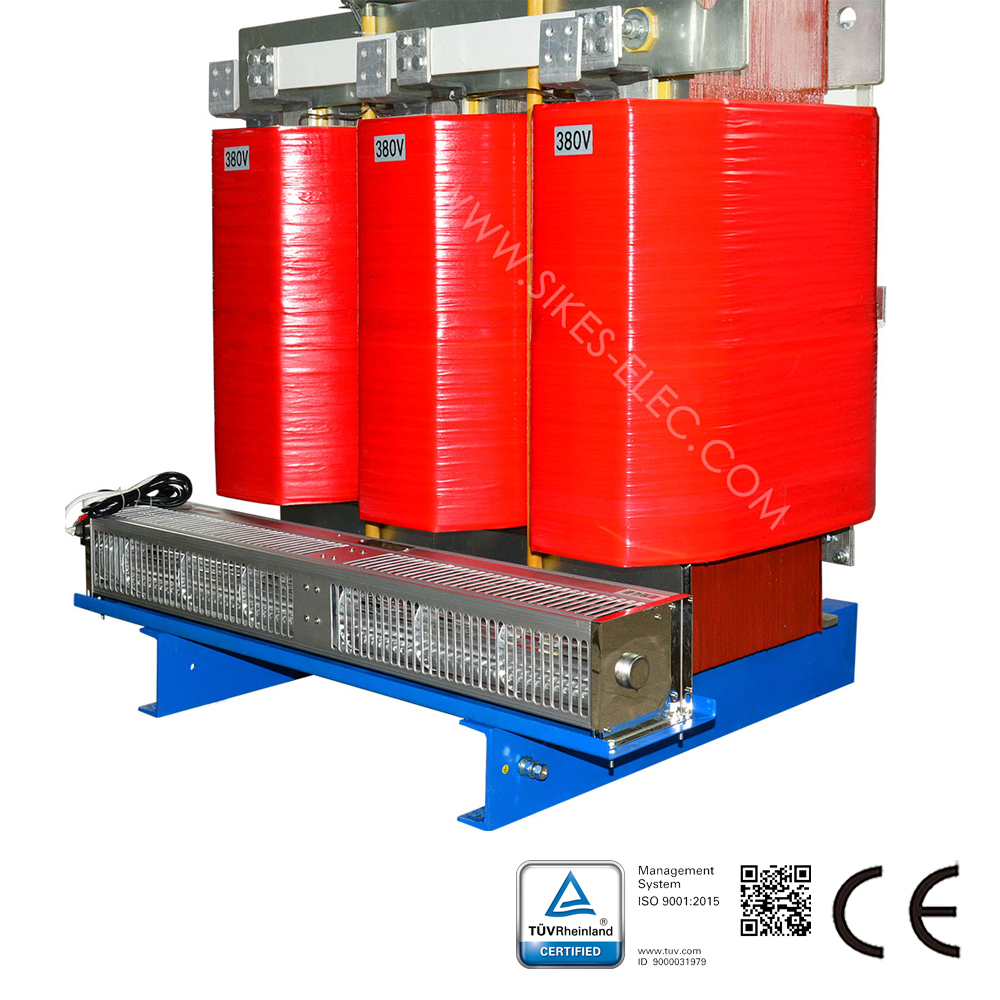

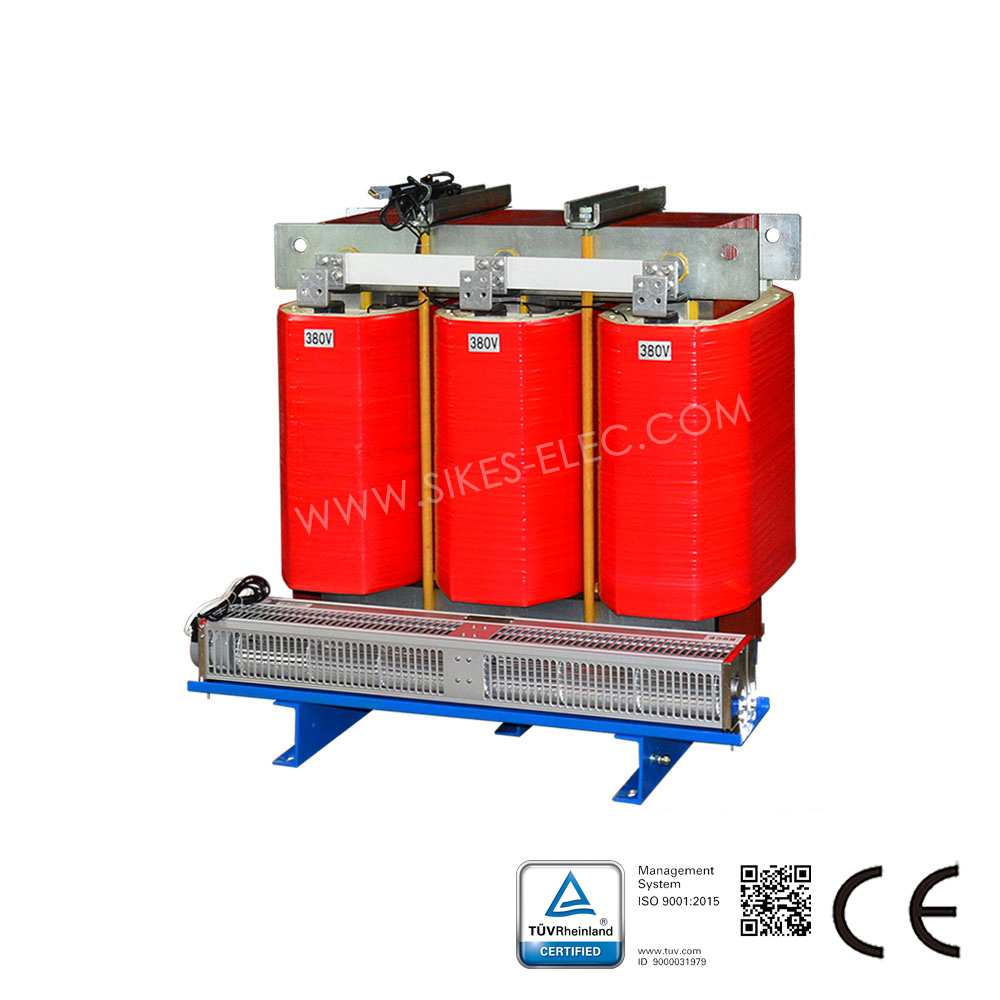

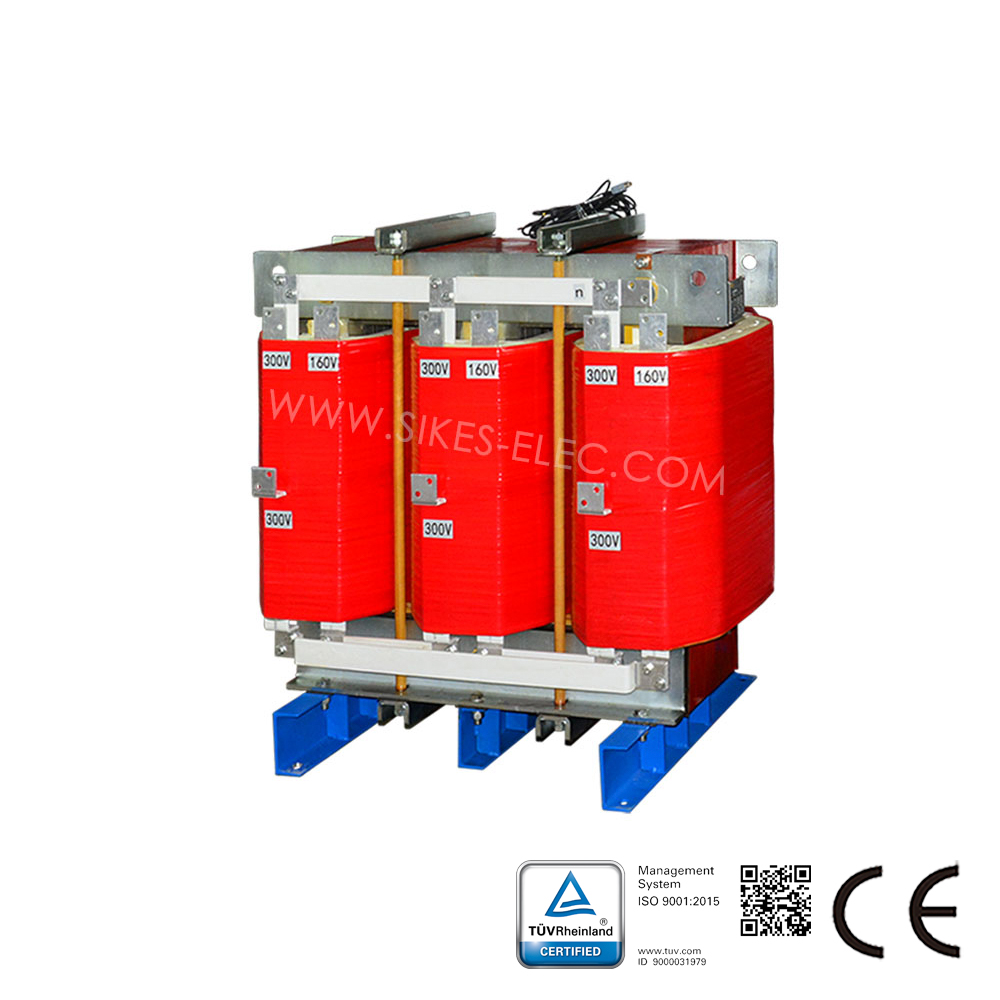

Descripción del producto del transformador rectificador trifásico de 12 pulsos
Propósito
El transformador rectificador de 12 pulsos suministra energía de corriente continua para la prueba de grupos de baterías, estaciones de carga, motores de vehículos eléctricos, sistemas de transmisión y conjuntos de potencia. Funciona como transformador principal de la red rectificadora.

Estándar de prueba
1. Tensión de trabajo nominal: CA 400 V
2. Resistencia dieléctrica: Núcleo – devanado 3000 V CA/50 Hz/5 mA, 10 s sin daño
3. Resistencia de aislamiento: Núcleo-devanado 1000 V CC Ω, resistencia de aislamiento ≥ 100 MΩ
4. Ruido: < 75 dB (a un metro de distancia)
5. Producto fabricado estrictamente conforme a las normas IEC y GB

Estructura y Características
El transformador utiliza chapa de acero al silicio laminado en frío de grano orientado de alta calidad. El núcleo y las culatas presentan una sección transversal rectangular de copa de trampa multietapa. Se añade hierro de caja como abrazadera junto a las culatas superior e inferior, fijado mediante tornillos.

El material del devanado es bobina de aluminio o cobre. Según la potencia, tensión y corriente, el devanado primario puede ser de tipo cilíndrico o rotativo, y el devanado secundario puede ser de tipo pastel o continuo. Los cabezales de salida de los devanados primario y secundario se conectan a placa fija o barra de cobre.

Clase de aislamiento: B/F/H.
Disponible en versiones de bastidor abierto y con envolvente.

Condiciones de Operación
1. Altitud <4000 m. Temperatura ambiente: –30 °C a 40 °C. Si se superan estas condiciones, se ajustará conforme a la norma GB6450-86.
2. Humedad ≤85 % (temperatura: 20 °C ±5 °C).
3. Ausencia de gases tóxicos, materiales inflamables o explosivos, y polvo o vapor conductor.
4. No se permite vibración intensa. Inclinación vertical ≤5 grados.
