Una introducción sistemática a los principios fundamentales y la importancia de la compatibilidad electromagnética (EMC), que describe estrategias para el control de fuentes de interferencia, el bloqueo de rutas de transmisión y la protección de dispositivos sensibles, con un enfoque en el papel crítico de los filtros EMC para mejorar la confiabilidad del sistema y el cumplimiento normativo.

Resumen de la solución Problemas a resolver Soluciones Qué es un EMC Filter Funciones de los EMC Filters Ventajas de los EMC Filters Campos de aplicación Conclusión Productos relacionados

Descripción general de la compatibilidad electromagnética (EMC)

La compatibilidad electromagnética (EMC) se refiere a la capacidad de los equipos o sistemas electrónicos para funcionar correctamente en su entorno electromagnético sin causar perturbaciones electromagnéticas intolerables a nada en ese entorno.

La EMC se divide en interferencia electromagnética (EMI) y susceptibilidad electromagnética (EMS).

Con el rápido desarrollo de la tecnología electrónica, el aumento de la integración de dispositivos y la expansión de las frecuencias de operación hacia bandas más altas, el entorno electromagnético se ha vuelto cada vez más complejo.

Los problemas de EMC han surgido como un cuello de botella crítico que restringe la investigación, el desarrollo, la producción y la aplicación de equipos electrónicos. Estos problemas no solo pueden provocar una degradación del rendimiento y anomalías funcionales, sino que incluso pueden causar incidentes de seguridad.

Consulta de producto o solución

Principales desafíos de compatibilidad electromagnética

Los problemas de EMC existen en muchos sectores, incluidos vehículos de nueva energía, equipos médicos, dispositivos de comunicación, automatización industrial, variadores de frecuencia, energías renovables, almacenamiento de energía, iluminación y sistemas HVAC.

1

Problemas de interferencia conducida en fuentes de alimentación conmutadas de alta frecuencia

Las fuentes de alimentación conmutadas de alta frecuencia se utilizan ampliamente en equipos de carga para vehículos de nueva energía, inversores de almacenamiento de energía y fuentes de alimentación industriales. Durante la conmutación, se genera un ruido significativo de modo diferencial y de modo común que se propaga a la red eléctrica a través de las líneas de alimentación, lo que fácilmente provoca emisiones conducidas excesivas e interfiere con el funcionamiento de otros equipos.
2

Inmunidad insuficiente del equipo en entornos electromagnéticos complejos

En la automatización industrial, equipos médicos y sistemas de comunicación, los equipos a menudo coexisten con fuentes de interferencia fuertes como convertidores de frecuencia y accionamientos de motores. El ruido electromagnético puede ingresar al sistema a través de líneas de alimentación o acoplamiento espacial, afectando la operación estable de los módulos de control y señal.
3

Problemas de acoplamiento electromagnético en sistemas electrónicos de alta densidad

La miniaturización y la alta integración de los equipos resultan en líneas internas de alimentación y señal más densas, generando fácilmente diafonía y acoplamiento electromagnético, lo que aumenta el ruido del sistema, disminuye la calidad de la señal y afecta la estabilidad del equipo.
4

Requisitos de certificación y normativas EMC cada vez más estrictos

Los equipos electrónicos deben cumplir estrictos estándares de EMC, como las pruebas de emisiones conducidas e inmunidad. Si los problemas de EMC no se consideran completamente durante la fase de diseño, a menudo se requieren múltiples correcciones, lo que aumenta los costos de I+D y retrasa el tiempo de comercialización del producto.

Estrategias generales para resolver problemas EMC

Los métodos más comunes de mitigación EMC utilizados en la industria incluyen principalmente las siguientes categorías:

Control de fuentes de interferencia

Optimizando la selección de componentes y el diseño subyacente del circuito, reduzca los cambios drásticos en la energía electromagnética en la fuente, logrando “prevención antes de que ocurran los problemas”.

Optimización de componentes

Uso de componentes de bajo ruido y circuitos de desacoplo para reducir las fluctuaciones de corriente transitoria.

Conformación de forma de onda

Ajustar la resistencia de accionamiento del interruptor o agregar buffers RC ralentiza dv/dt para suprimir oscilaciones de alta frecuencia.

Dispersión de energía

Aplicación de tecnología de espectro ensanchado para modular el reloj, dispersando uniformemente la energía pico en puntos de frecuencia específicos.
Bloqueo de la ruta de propagación

Instalación de barreras físicas o eléctricas a lo largo de la ruta de transmisión de energía electromagnética, interrupción de las rutas de acoplamiento por radiación y conducción mediante técnicas de blindaje y conexión a tierra.

Blindaje físico

Uso de materiales altamente conductores o altamente permeables para encapsular los chasis y cables, eliminando interferencias de acoplamiento espacial.

Construcción de conexión a tierra

Distinción entre conexión a tierra de punto único para baja frecuencia y conexión a tierra de puntos múltiples para alta frecuencia, asegurando la continuidad del plano de tierra para reducir la impedancia de tierra.

Adaptación de impedancia

La conexión a tierra y la optimización de las rutas de retorno para señales de alta velocidad reducen significativamente los efectos de antena de bucle.
Protección de equipos sensibles

Al construir barreras selectivas en frecuencia en los puertos de potencia y señal, se mejora la inmunidad del equipo, garantizando un funcionamiento estable en entornos electromagnéticos complejos.

Purificación de la fuente de alimentación

Instalación de filtros en la entrada de alimentación de módulos sensibles para prevenir eficazmente el ruido conducido de la fuente de alimentación.

Protección de señales

Adopción de filtrado diferenciado para señales de diferentes velocidades: usar filtrado RC paso bajo para señales de baja velocidad y bobinas de modo común para señales de alta velocidad.

Aislamiento espacial

Implementación de blindaje local y aislamiento físico para circuitos o módulos sensibles para bloquear la interferencia de acoplamiento de campo cercano.

¿Qué es un filtro EMC?

Un filtro EMC es un componente electrónico clave utilizado para suprimir las interferencias electromagnéticas en equipos electrónicos.

Se compone principalmente de componentes pasivos como inductores, condensadores y resistencias, utilizando las características de respuesta de estos componentes a señales de diferentes frecuencias para lograr un filtrado selectivo en frecuencia.

Su función principal es construir una barrera selectiva en frecuencia a lo largo de la ruta de propagación de la interferencia, suprimiendo eficazmente las interferencias electromagnéticas conducidas (EMI), garantizando así que el equipo no interfiera con otros ni sea interferido por otros.

En entornos electromagnéticos complejos y de alta frecuencia, como en los sectores de nuevas energías, electrónica automotriz y automatización industrial, los filtros EMC se han convertido en un componente crítico para que los productos superen las certificaciones de estándares internacionales como CISPR e IEC.

Funciones principales de los EMC Filters

Los EMC Filters suprimen las interferencias conducidas en ambas direcciones y optimizan la pureza de la señal, garantizando el funcionamiento estable del equipo y el cumplimiento de las normativas EMC.

Supresión de emisiones externas de fuentes de interferencia

Conectado en serie en la entrada de la línea de alimentación o señal, el filtro suprime eficazmente el ruido de alta frecuencia generado por fuentes de alimentación conmutadas internas, accionamientos de motores, circuitos digitales, etc., evitando que se conduzca a la red eléctrica a través de la línea de alimentación y afecte a otros equipos. Especialmente con el uso generalizado de fuentes de alimentación conmutadas, es casi imposible cumplir con los límites de emisión conducida de CISPR 32 o CISPR 11 sin filtros.
Protección de circuitos sensibles contra interferencias externas

Las perturbaciones externas de la red, como sobretensiones, armónicos y ruido de radiofrecuencia, pueden ingresar al equipo a través de las líneas eléctricas. Los filtros EMC, con sus características de paso bajo, bloquean las interferencias de alta frecuencia, asegurando el funcionamiento estable de los circuitos de control posteriores, sensores, ADC y otros módulos sensibles.
Lograr una transmisión de señal limpia

En los sistemas de comunicación y adquisición de datos, los filtros reducen la distorsión de la señal y la superposición de ruido, mejoran la relación señal-ruido y garantizan la integridad de los datos y la fiabilidad del sistema.
Cumplimiento de requisitos normativos y de certificación

Muchos países cuentan con estándares obligatorios para el cumplimiento de EMC de productos electrónicos (como FCC, CE, CCC). El uso de filtros EMC adecuados es esencial para que los productos superen las pruebas y accedan con éxito al mercado.

Ventajas de los EMC Filters

Gracias a su fácil instalación, alta eficiencia de supresión de ruido y gran adaptabilidad ambiental, los EMC Filters ofrecen soluciones integrales para la supresión EMI y la protección EMS.

Simple y conveniente de usar

El filtro se conecta directamente en serie en el circuito. Hay varios métodos de cableado disponibles para adaptarse a diferentes necesidades, lo que hace que la instalación sea simple y rápida. Durante la fase de validación de la prueba EMC, se puede reemplazar rápidamente, facilitando las pruebas, ahorrando tiempo y mejorando la eficiencia.
Supresión eficiente de interferencias electromagnéticas

Puede suprimir simultáneamente el ruido en modo diferencial y común, proporcionando una excelente supresión de interferencias en un amplio rango de frecuencias y reduciendo significativamente las emisiones conducidas.
Formas diversas, alta selectividad

Ya sea en cuanto a la potencia nominal, la forma de instalación o el método de cableado, se pueden realizar elecciones basadas en las necesidades reales del cliente. Se pueden encontrar productos adecuados para aplicaciones que van desde PCB hasta maquinaria completa.

Fuerte adaptabilidad ambiental

En la mayoría de los casos, cuentan con una carcasa metálica como soporte, con el interior relleno de compuesto de encapsulado electrónico. Esto les permite operar de manera estable en entornos industriales hostiles con amplios rangos de temperatura, alta humedad y vibraciones, y funcionar en entornos electromagnéticos complejos.
Una solución versátil para problemas de EMC

Los filtros EMC generalmente están compuestos por múltiples componentes que forman unidades de filtrado de múltiples etapas. Por lo tanto, no solo desempeñan un papel principal en la resolución de problemas de emisión conducida y radiada, sino que también contribuyen a resolver problemas de EMS como la inmunidad radiada y conducida, la descarga electrostática (ESD) y las sobretensiones.

Campos de aplicación típicos de los EMC Filters

Basándonos en los desafíos EMC de diferentes industrias y escenarios de aplicación, nuestra empresa ha desarrollado múltiples series de EMC Filters.

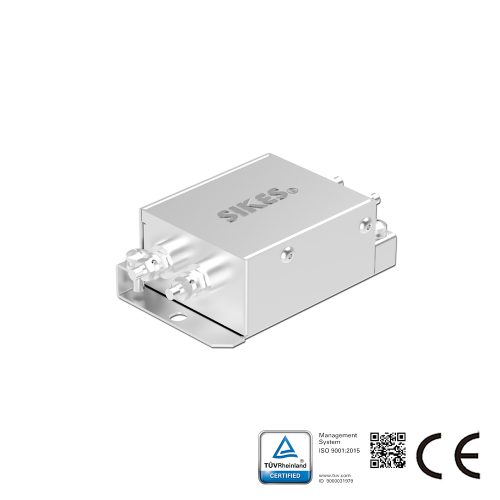

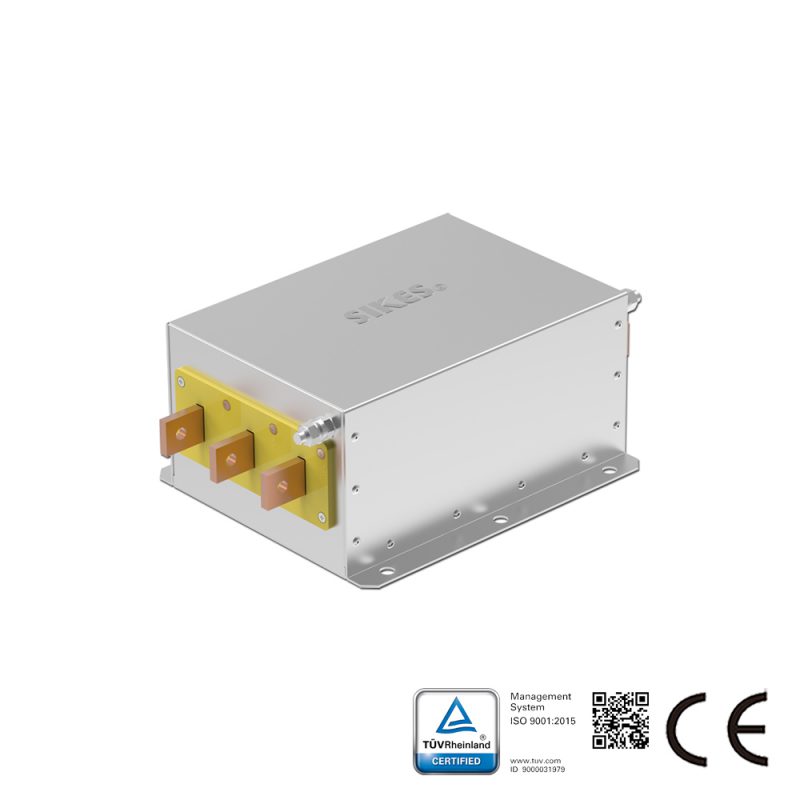

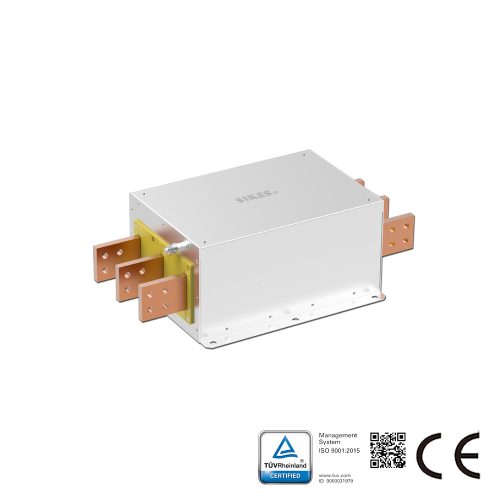

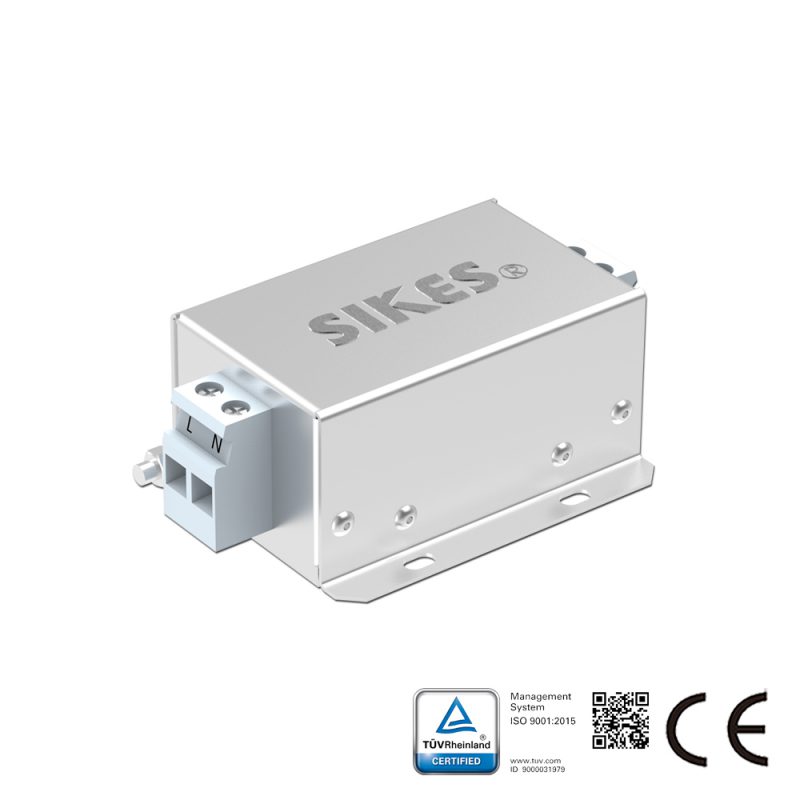

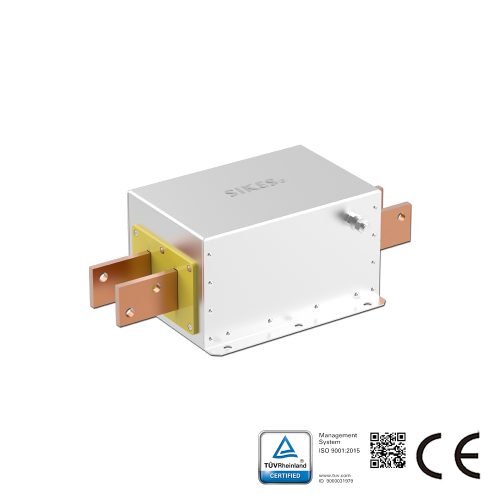

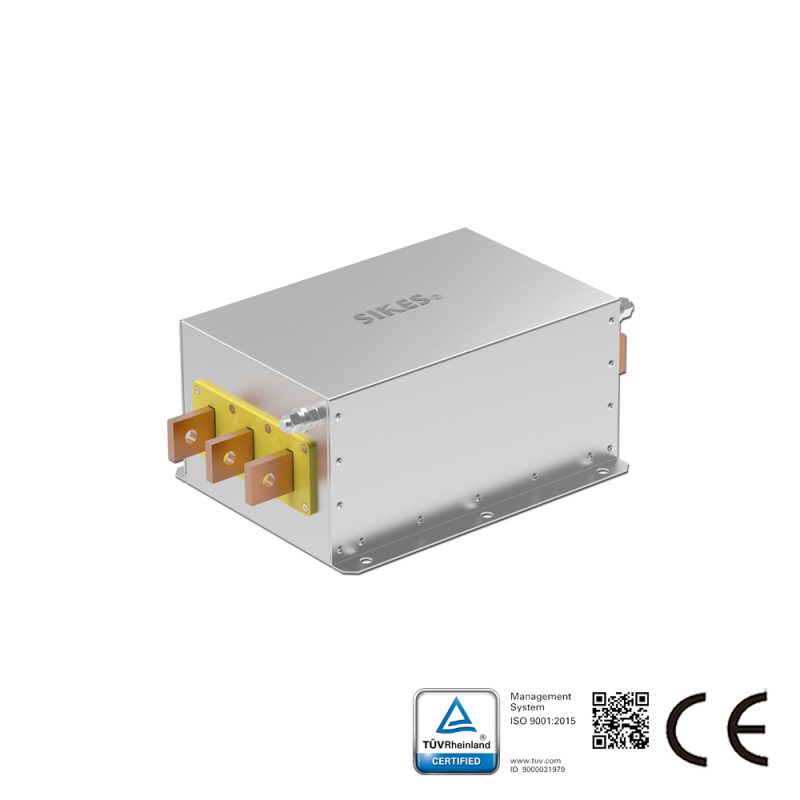

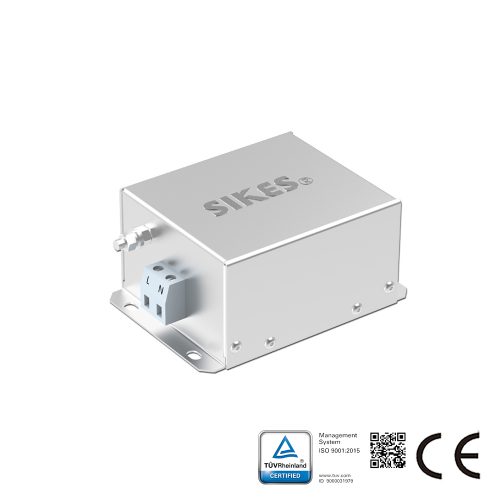

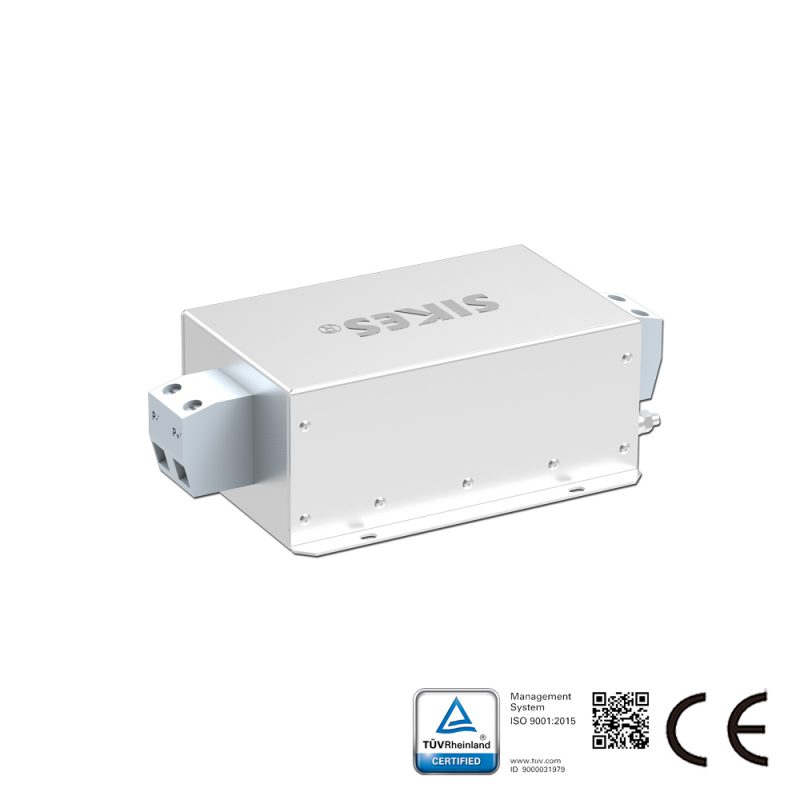

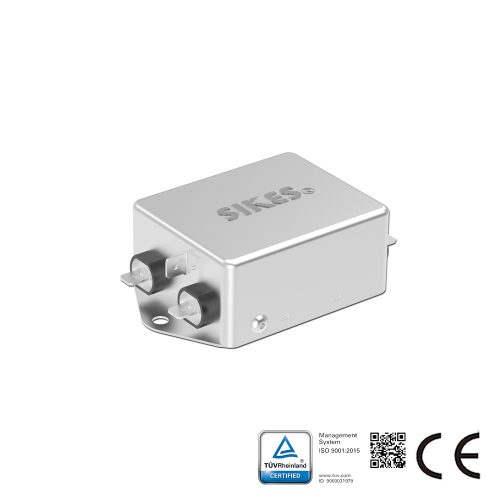

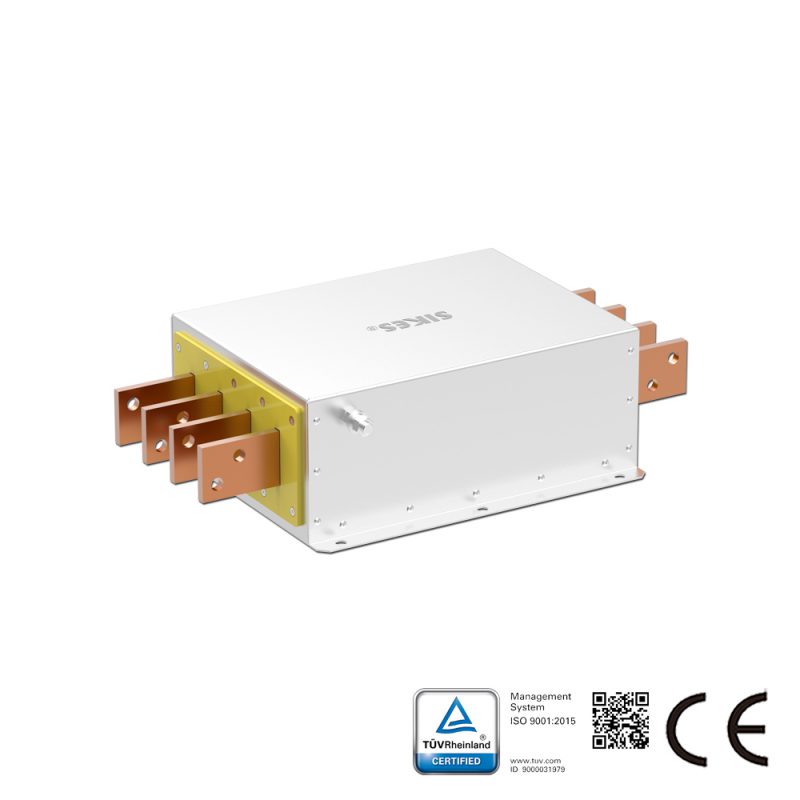

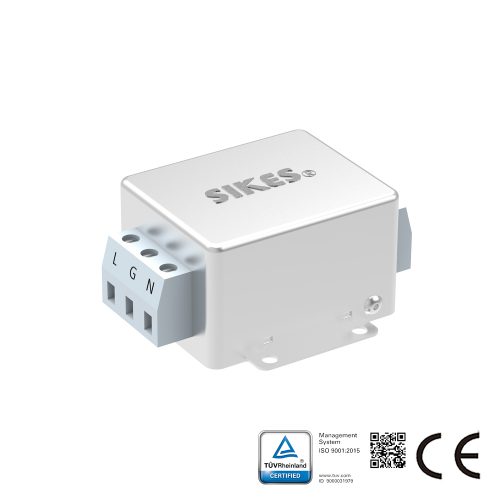

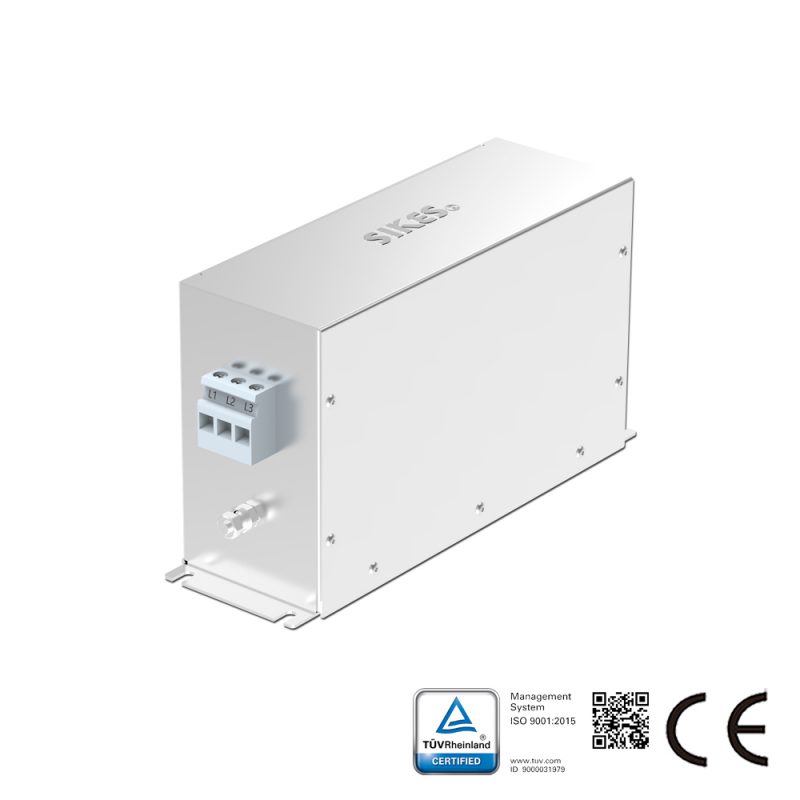

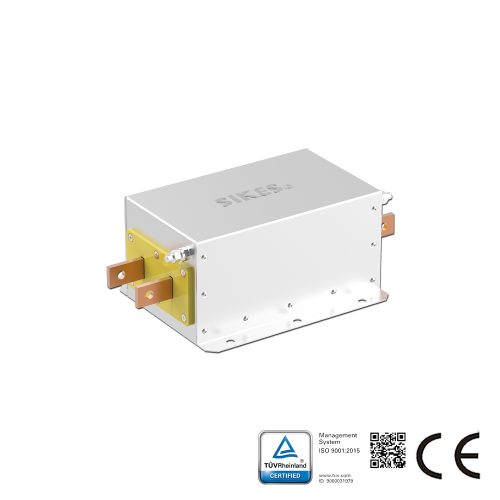

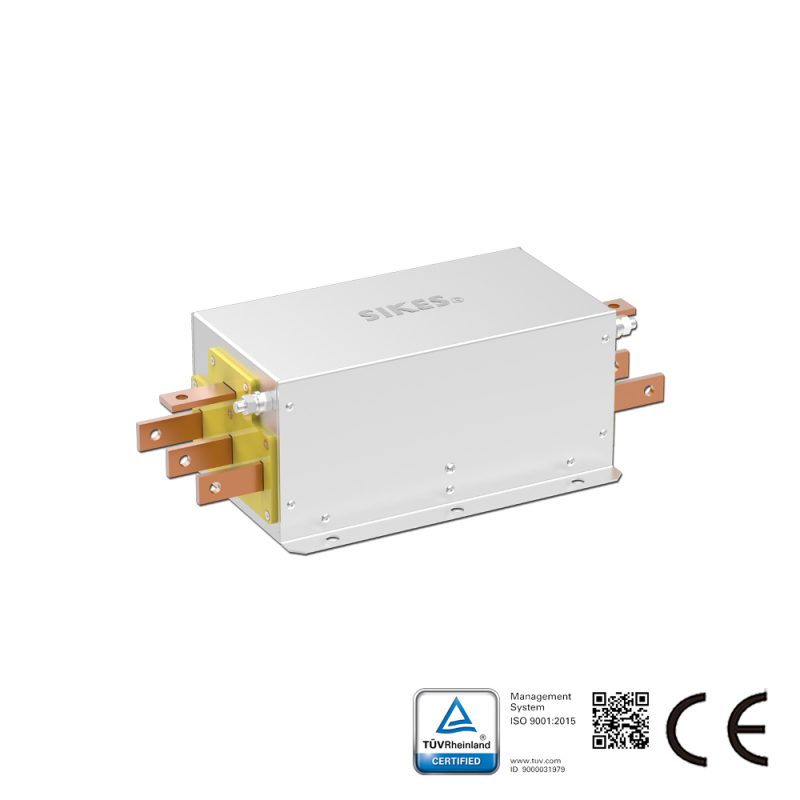

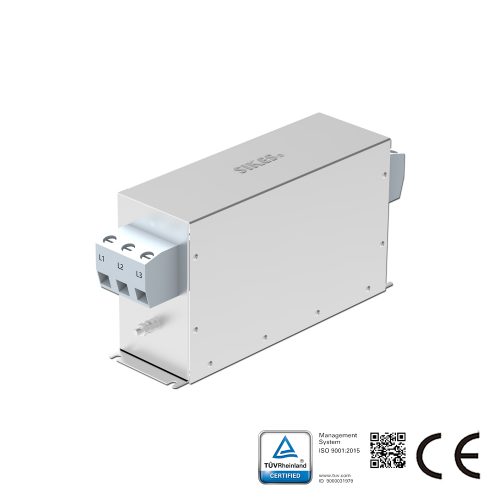

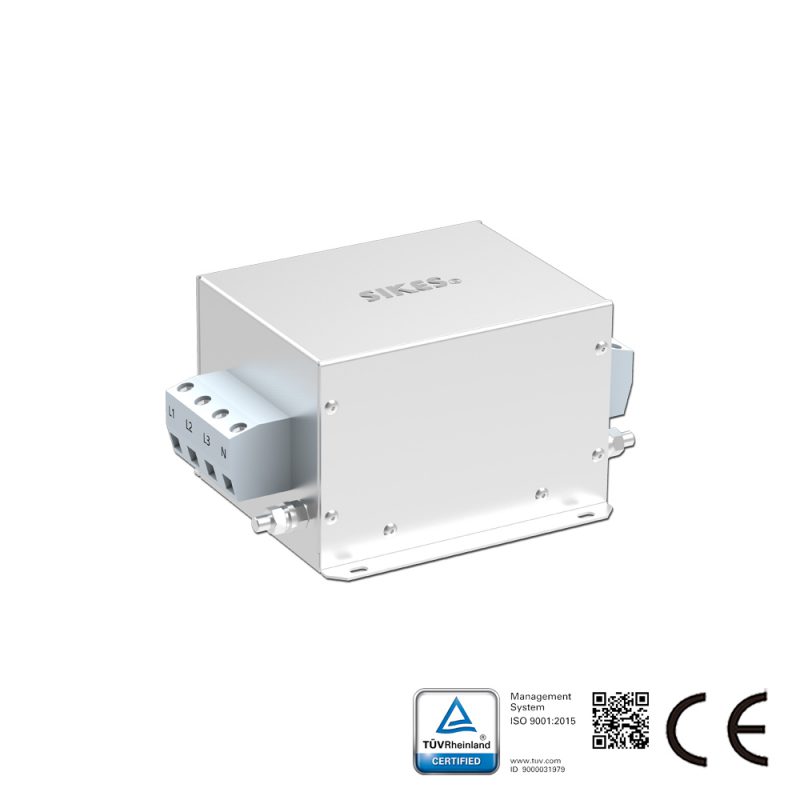

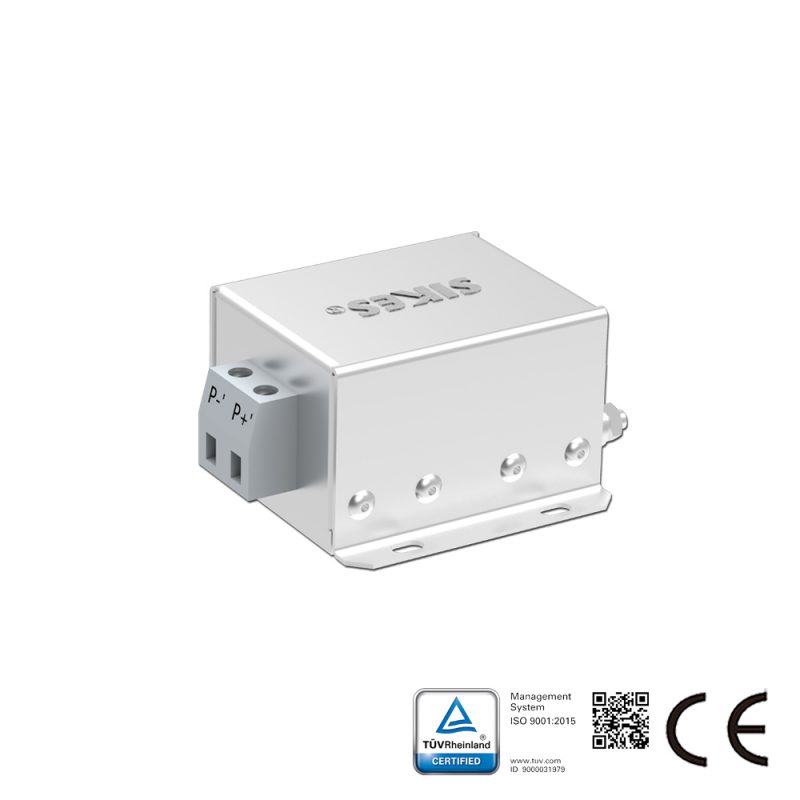

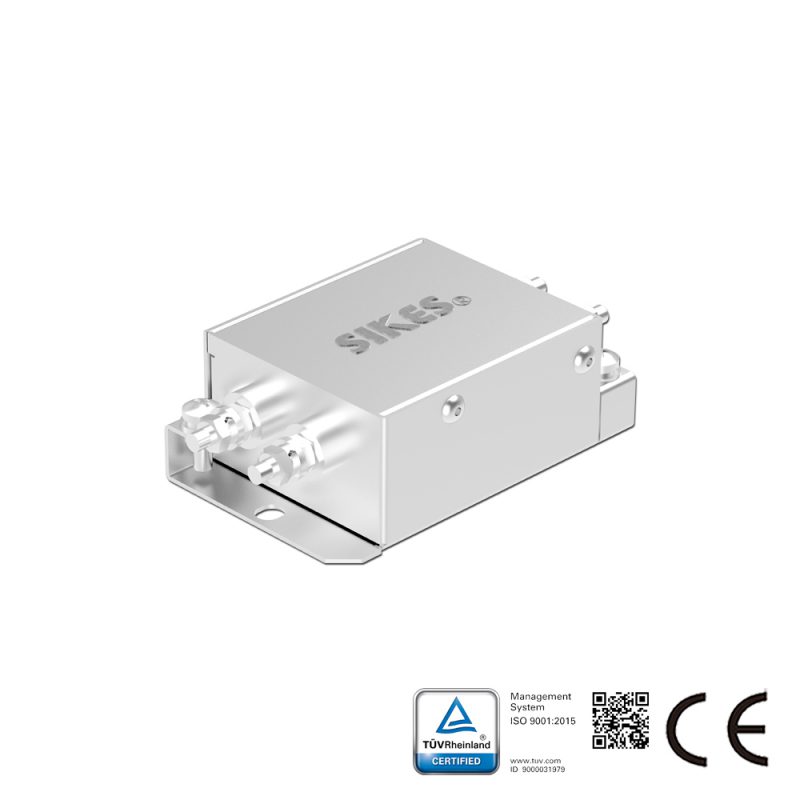

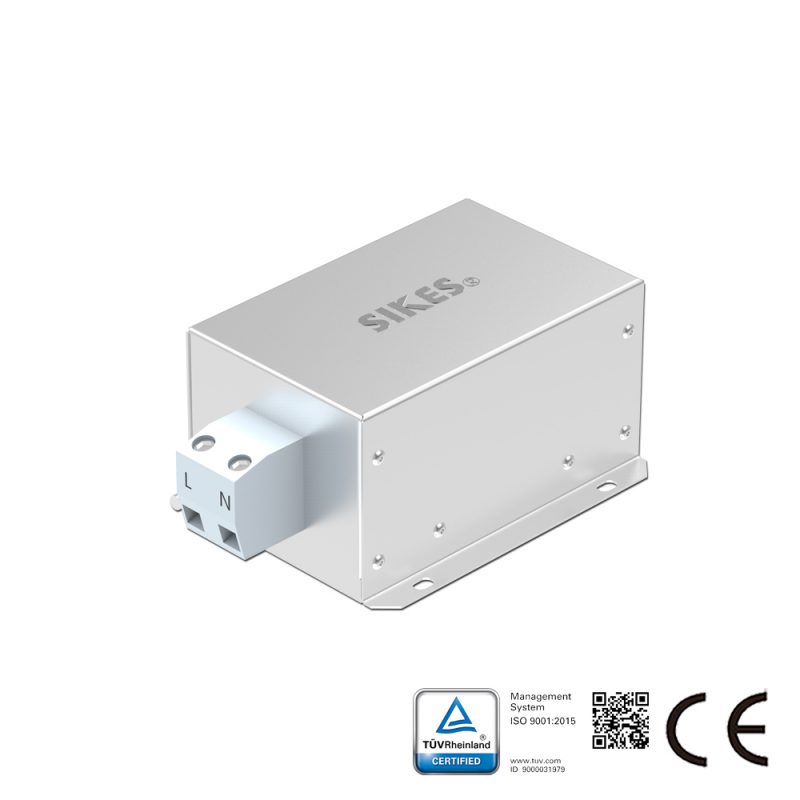

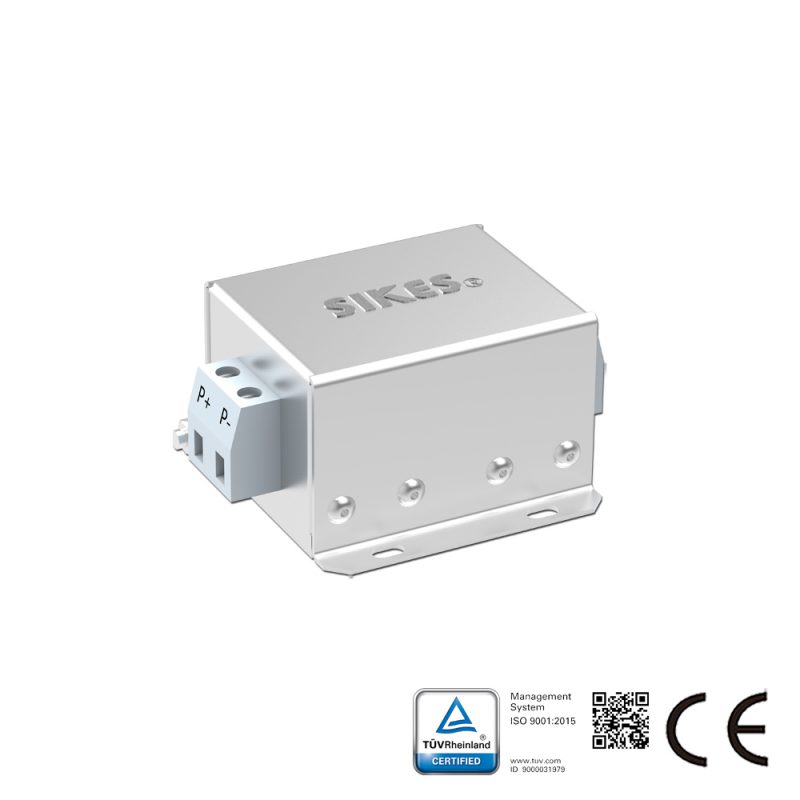

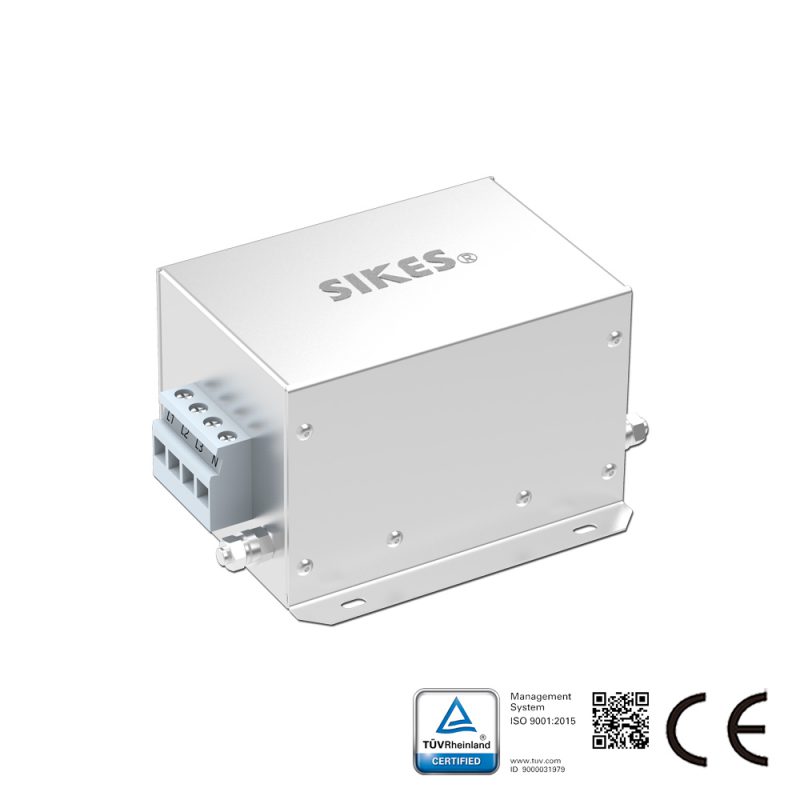

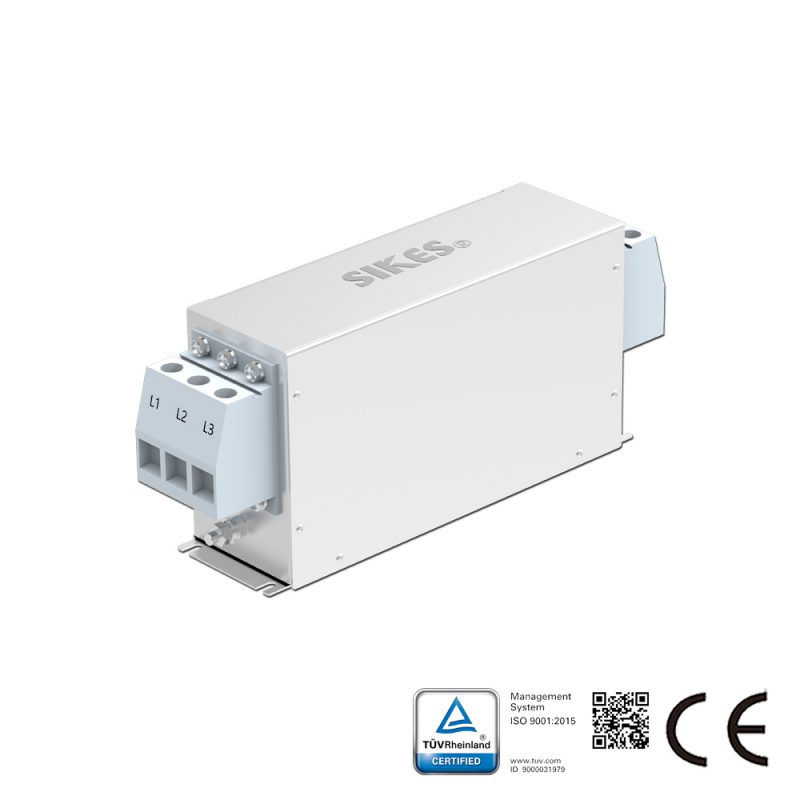

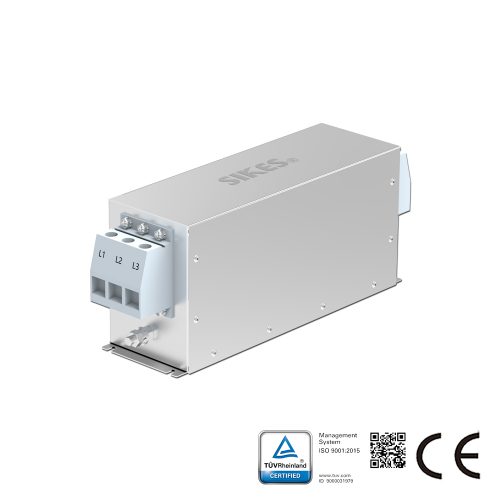

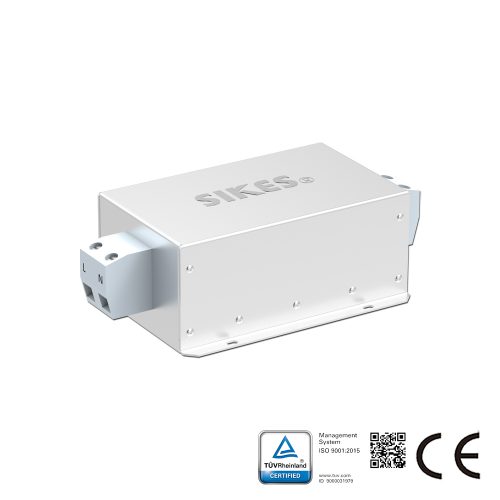

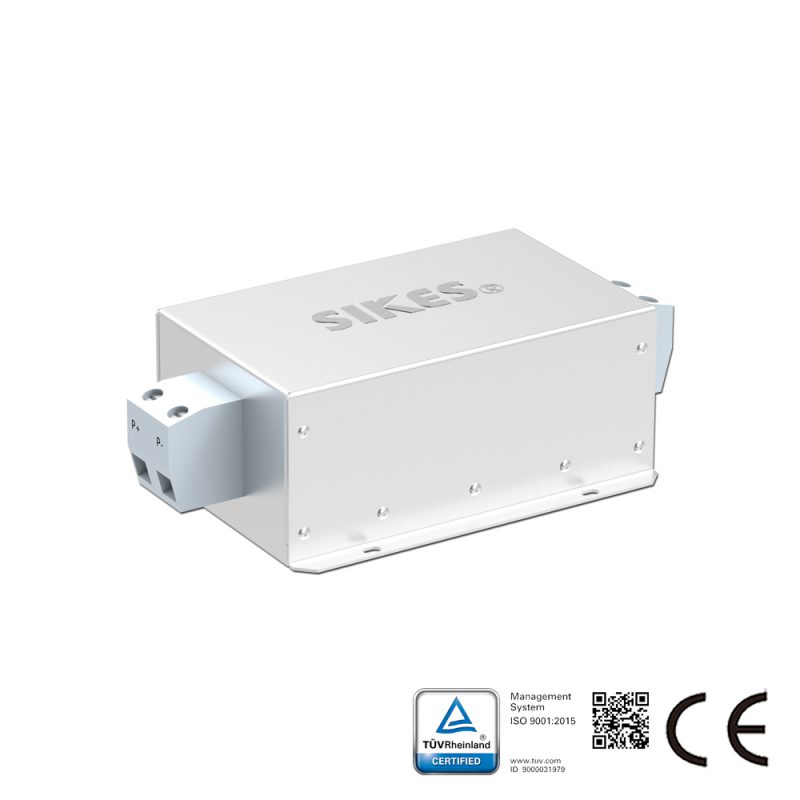

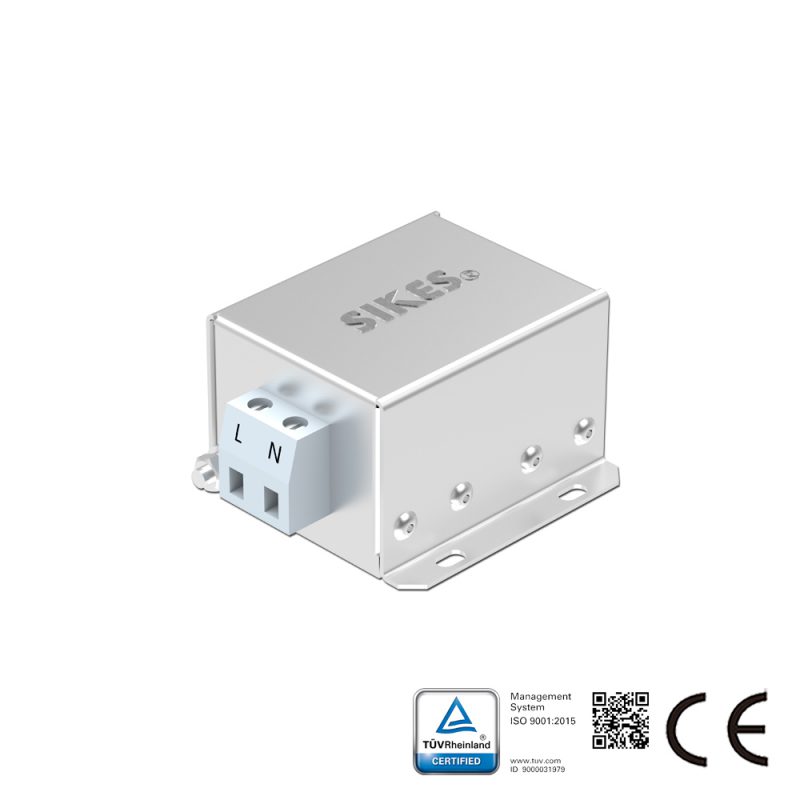

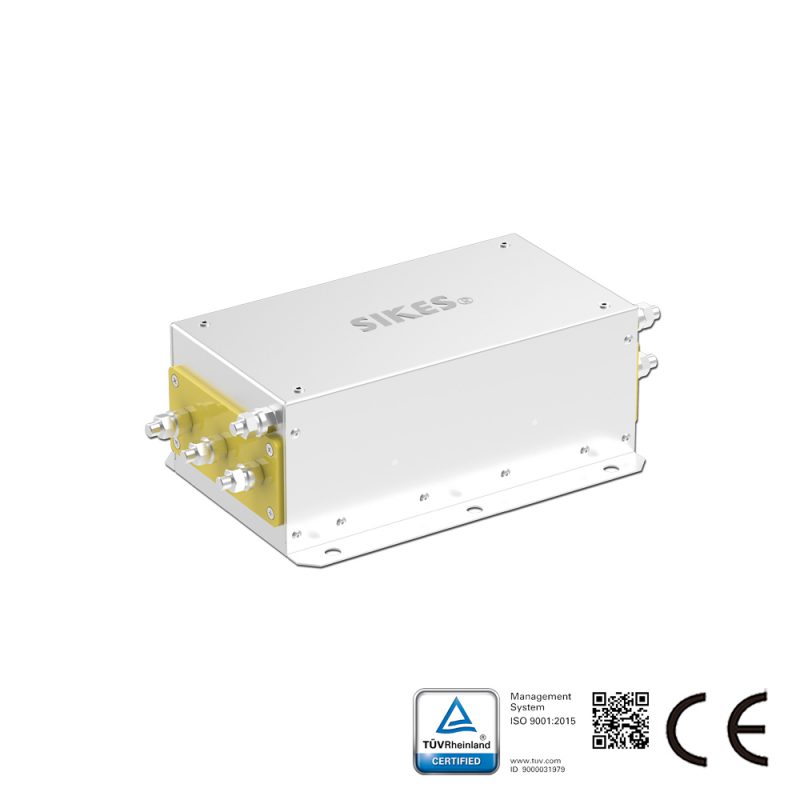

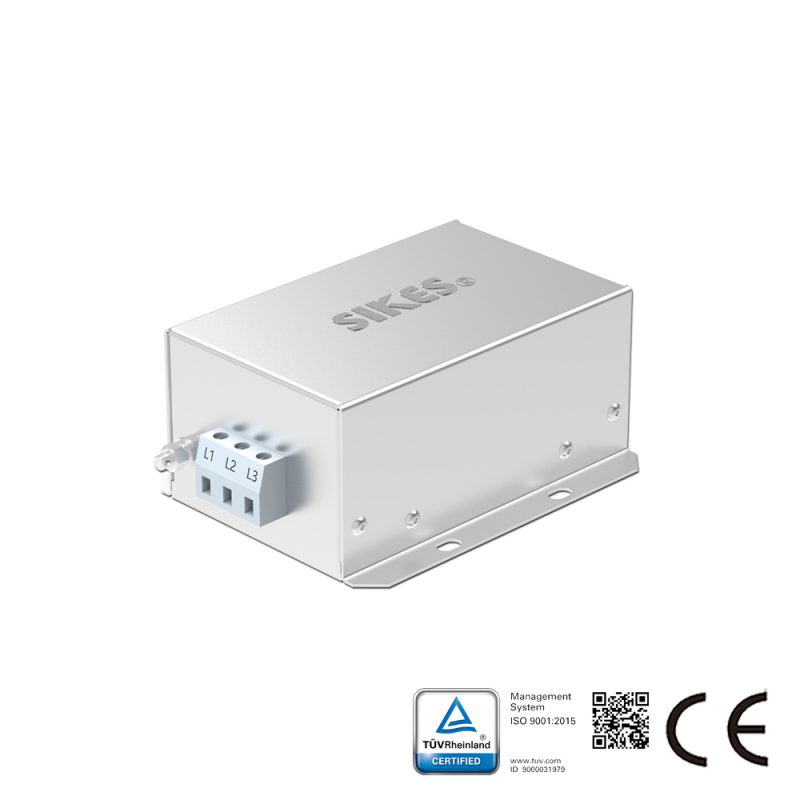

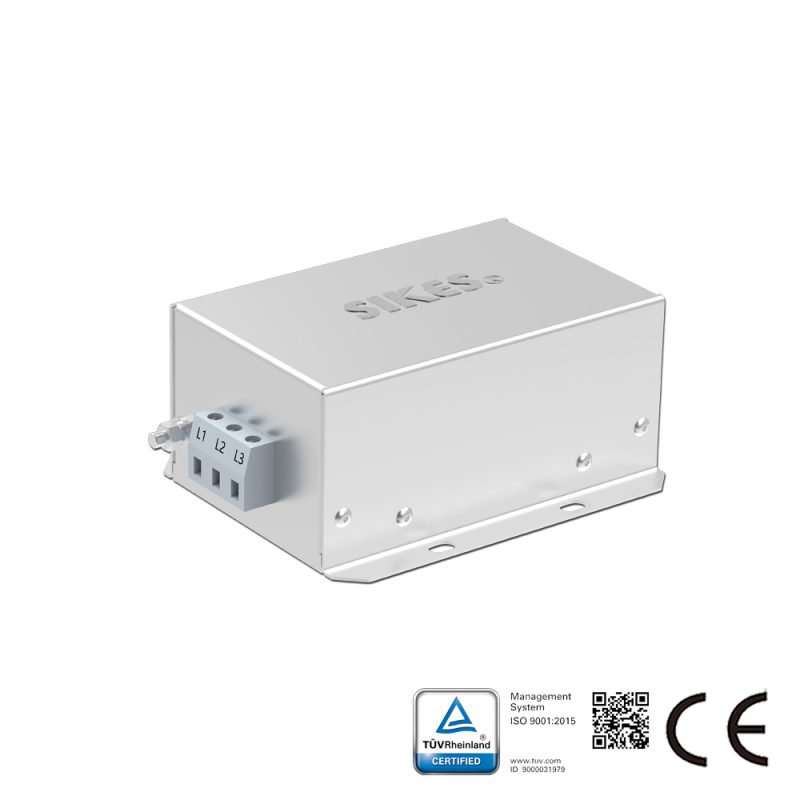

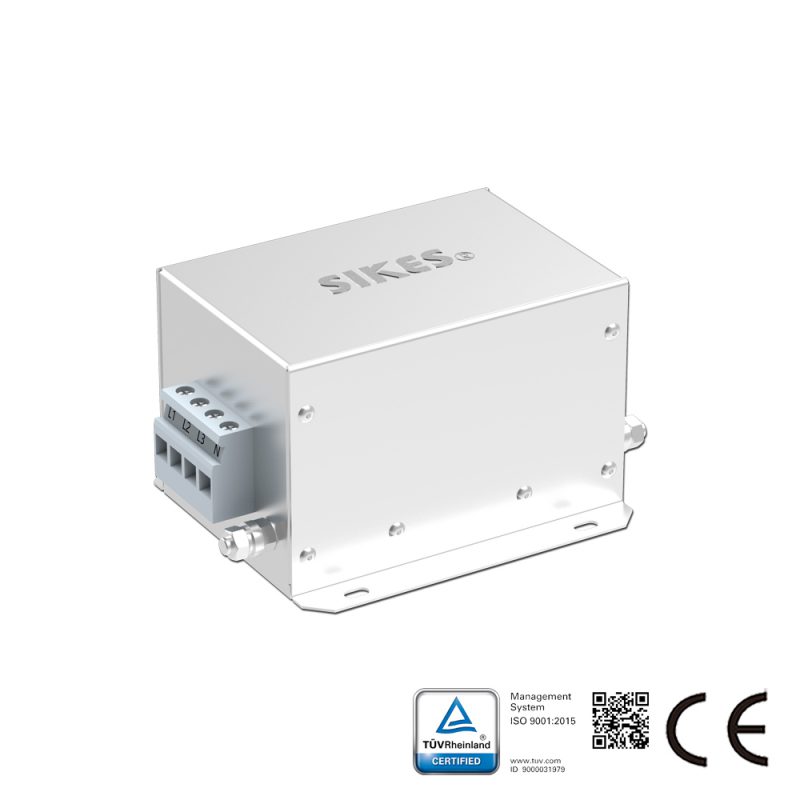

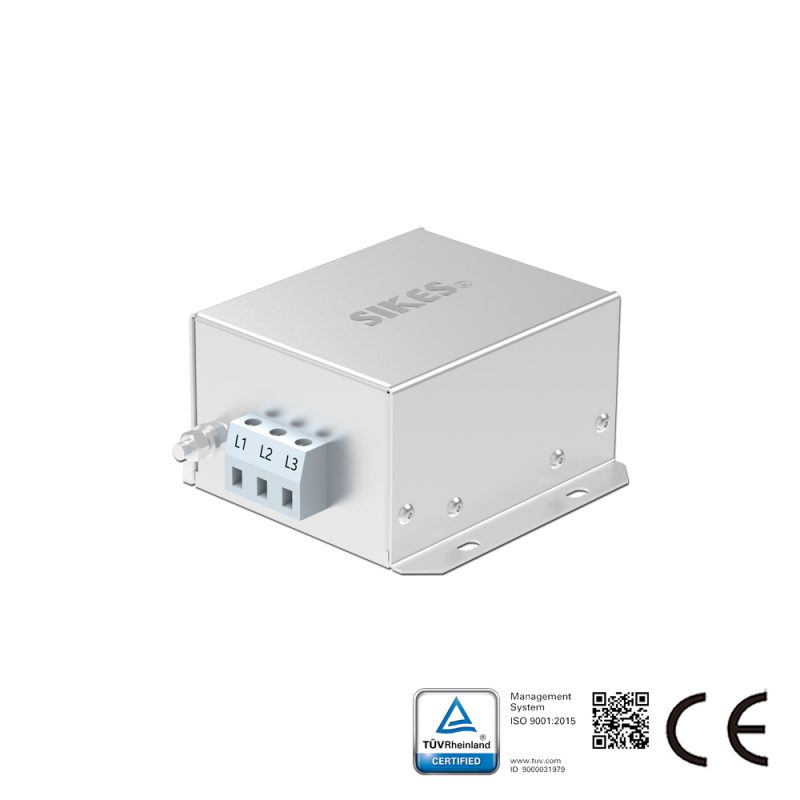

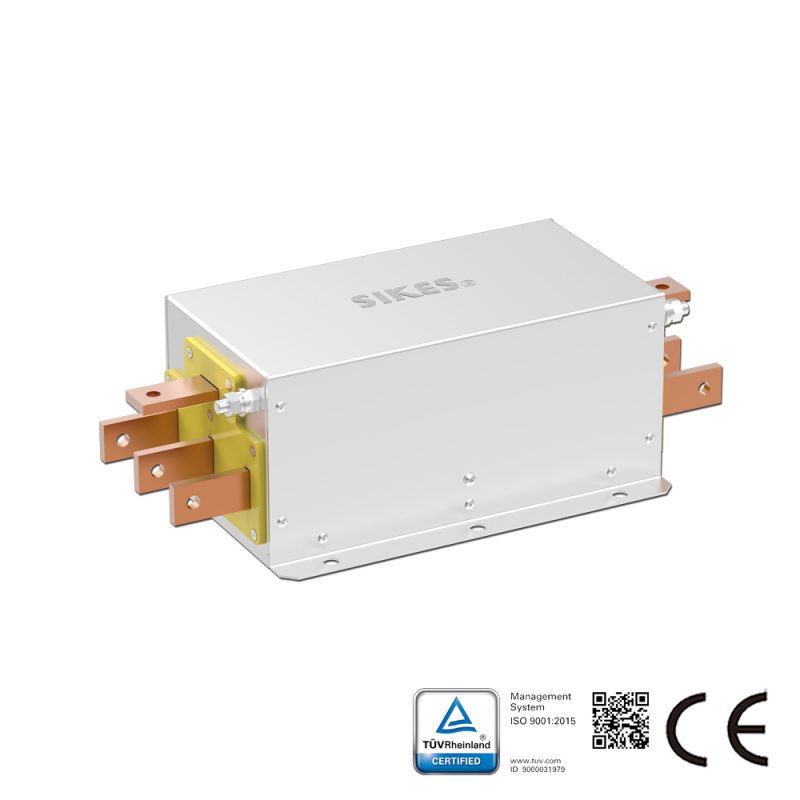

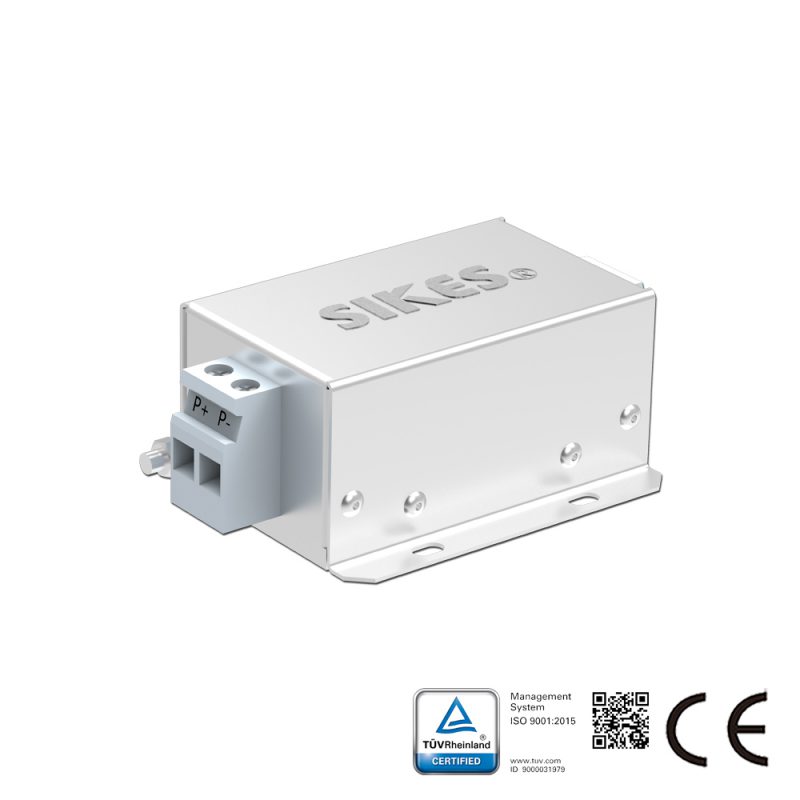

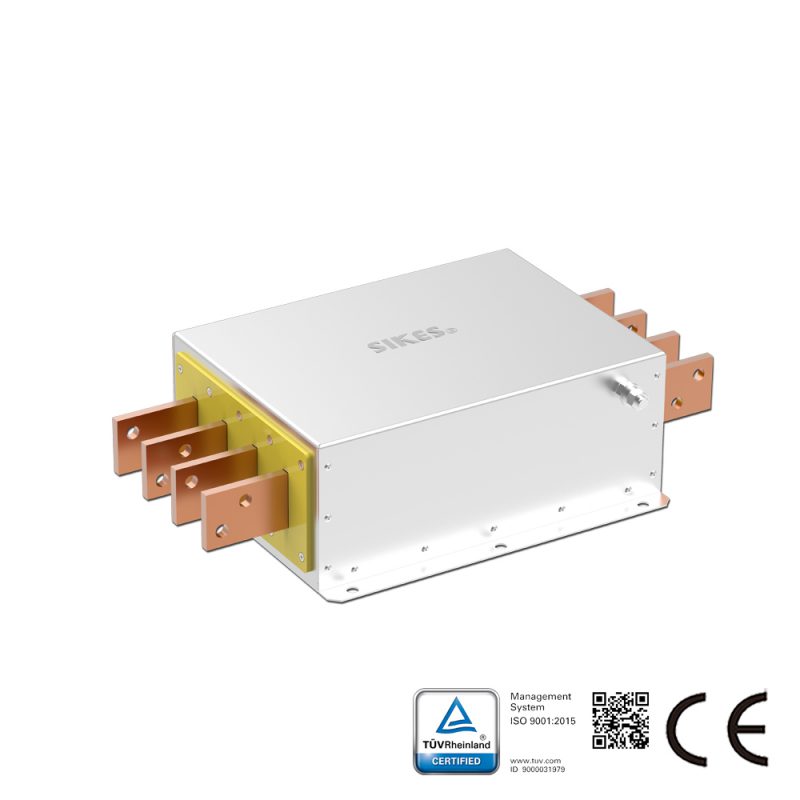

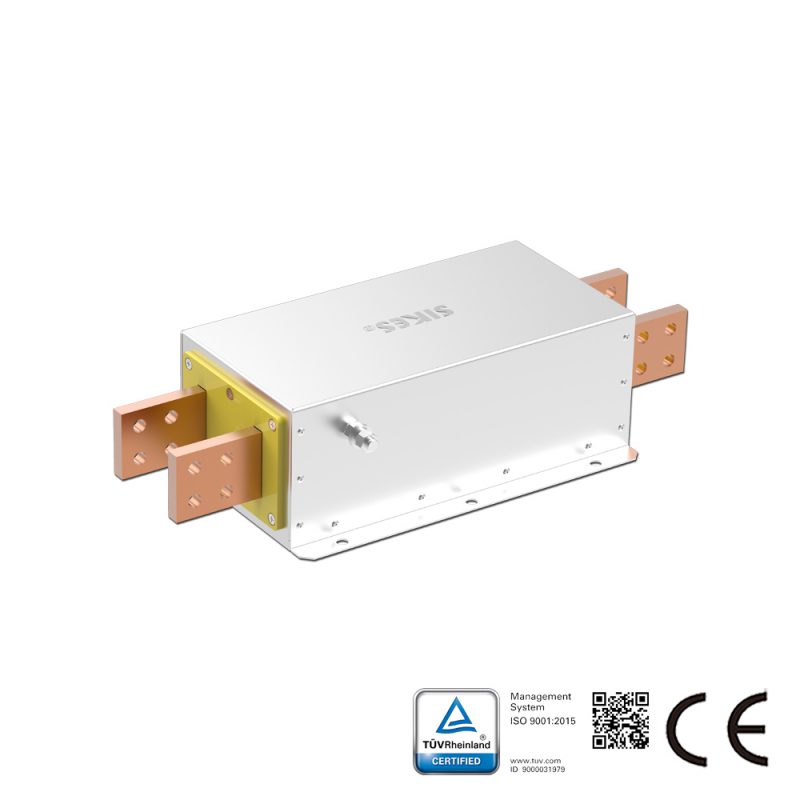

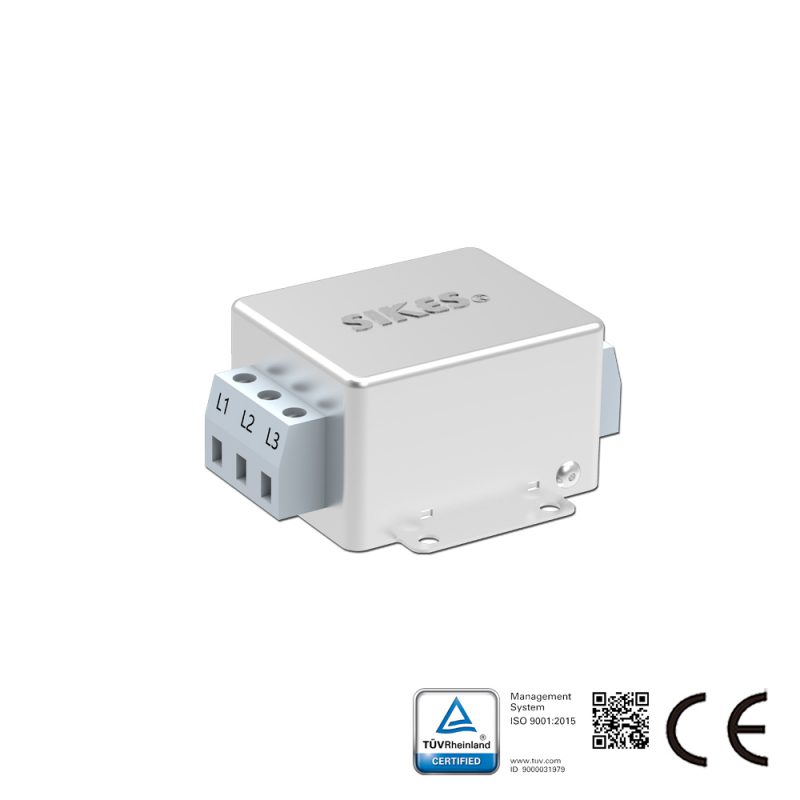

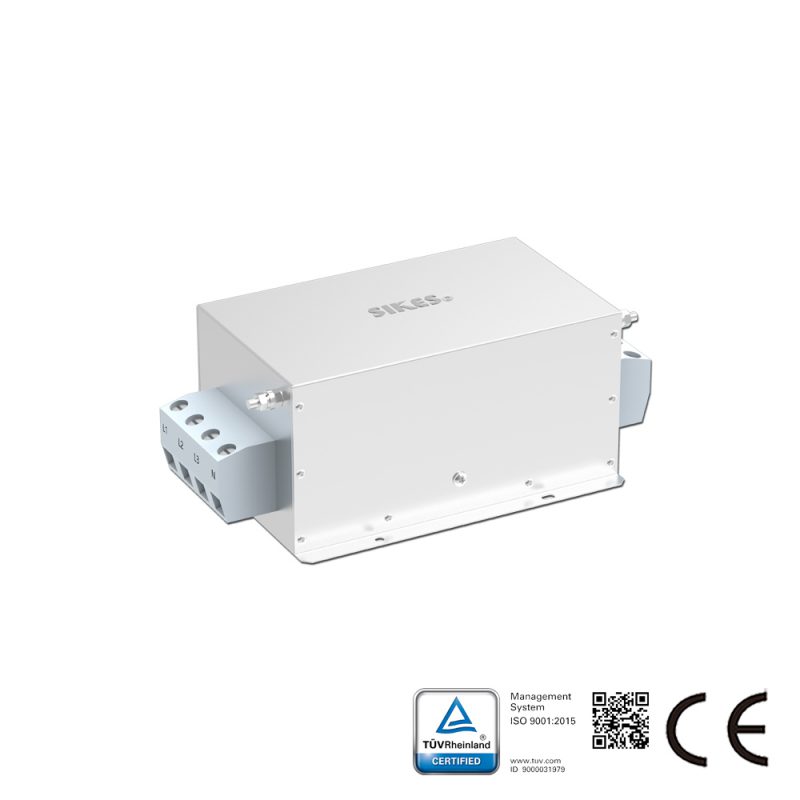

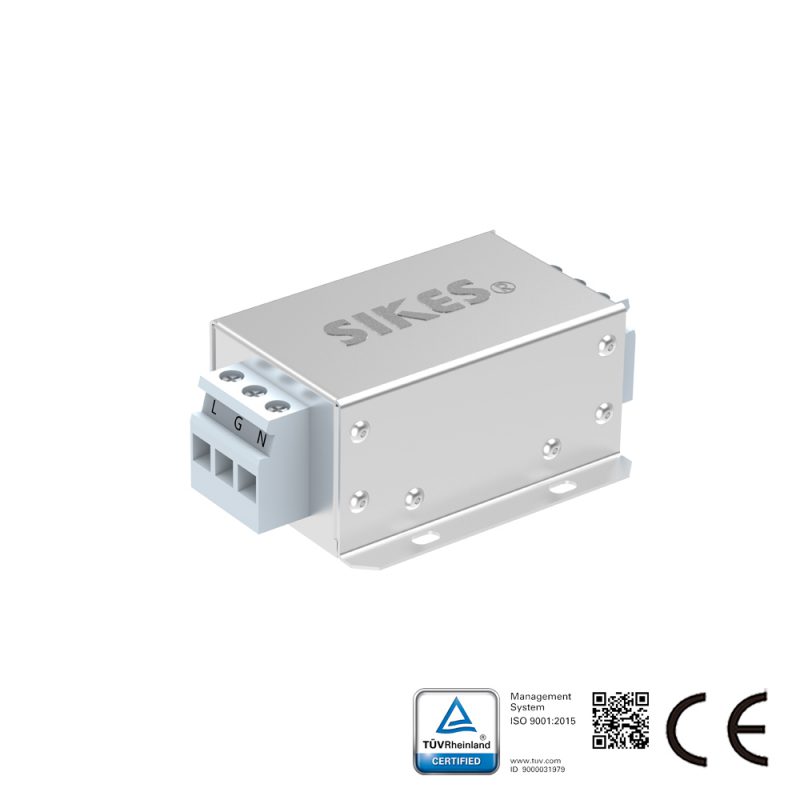

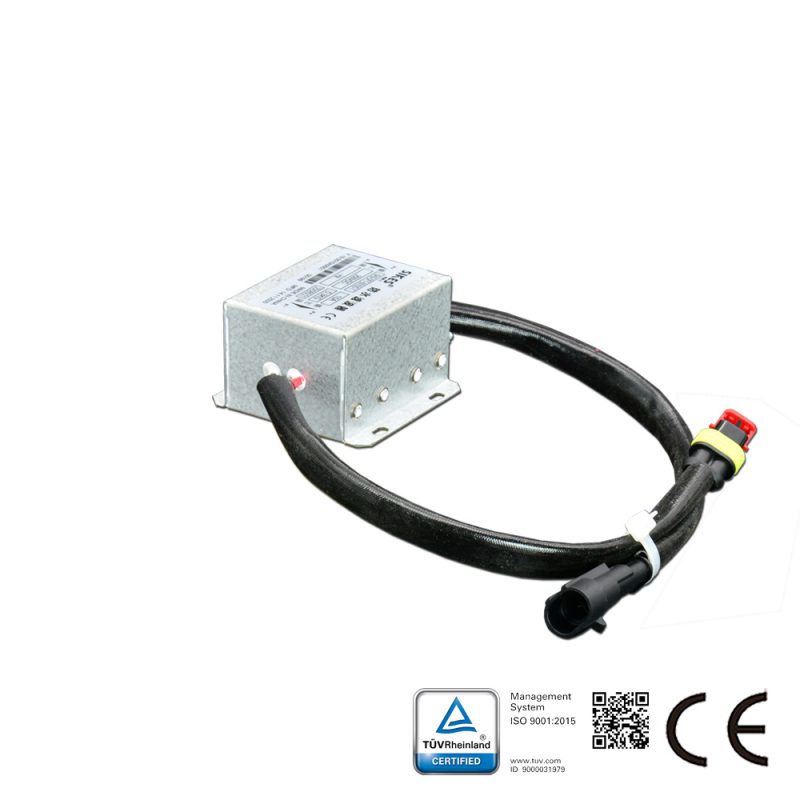

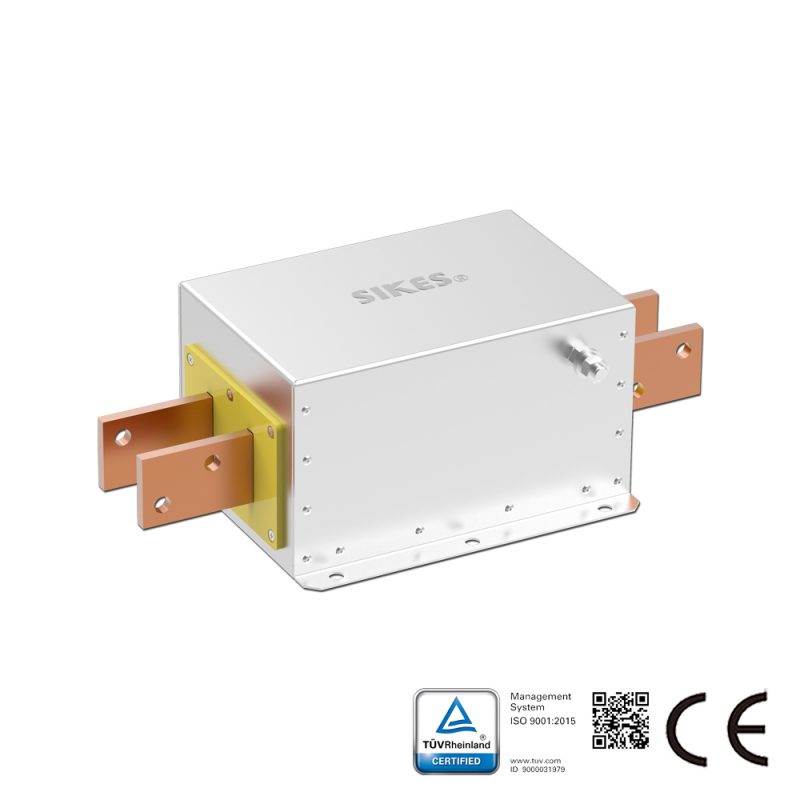

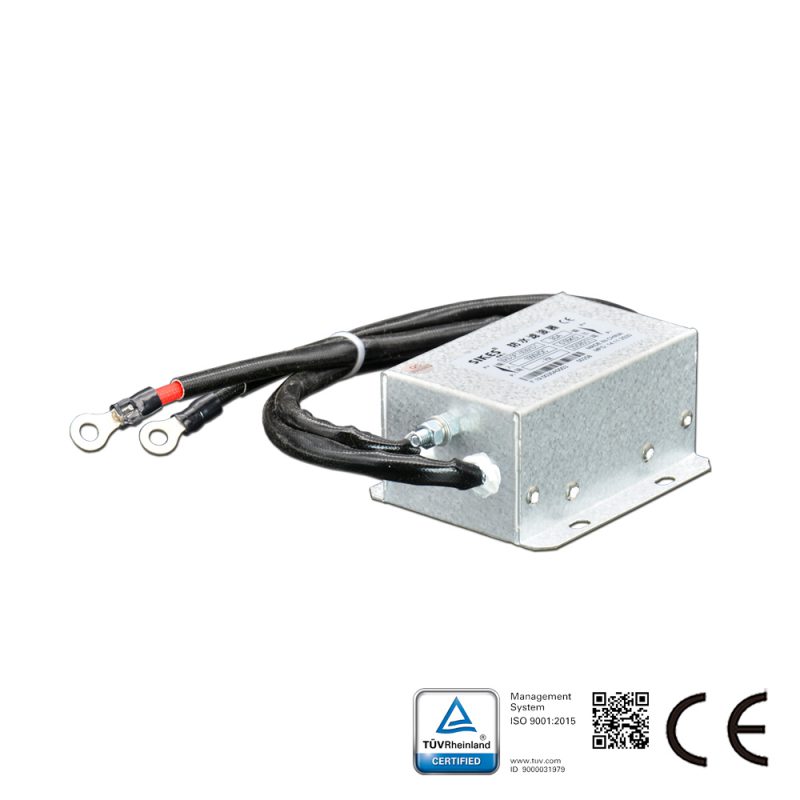

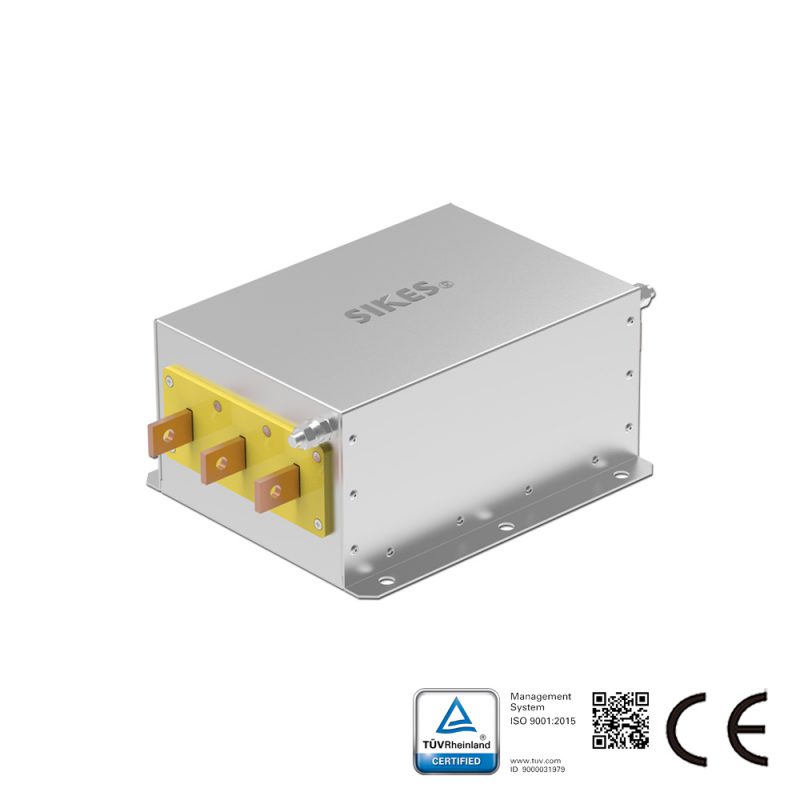

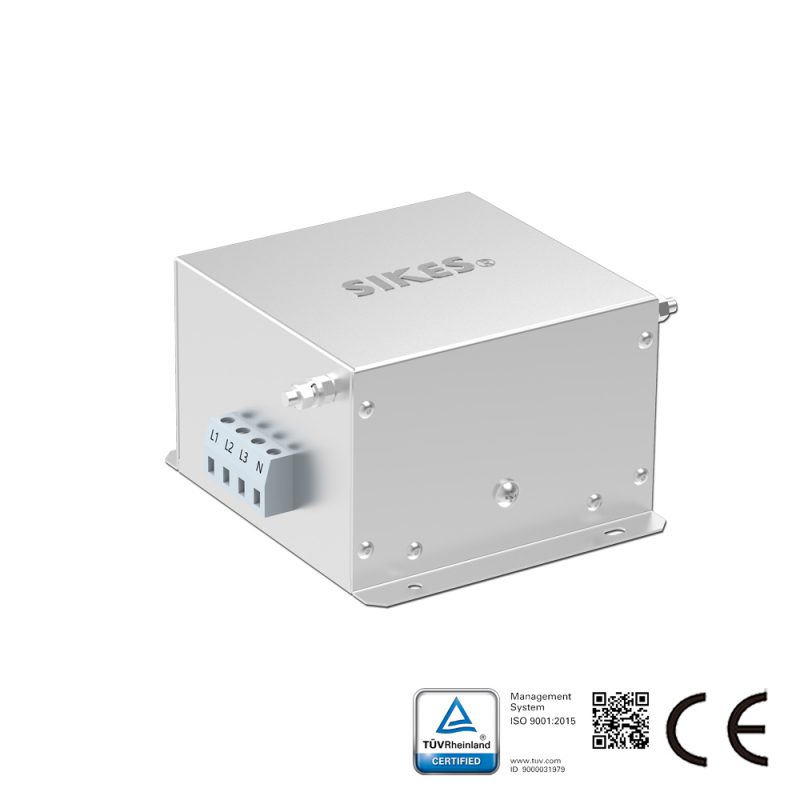

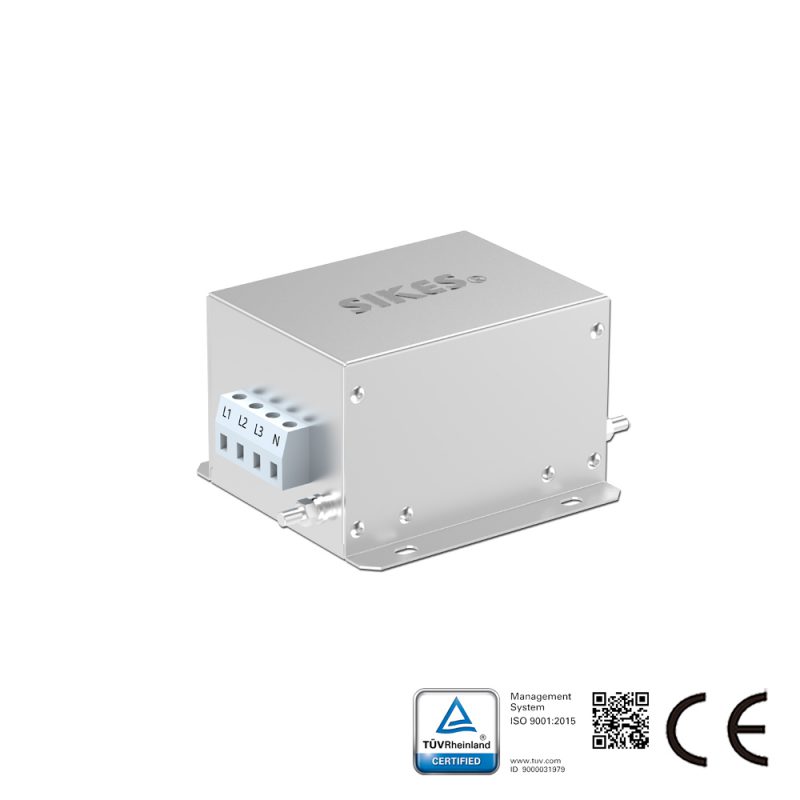

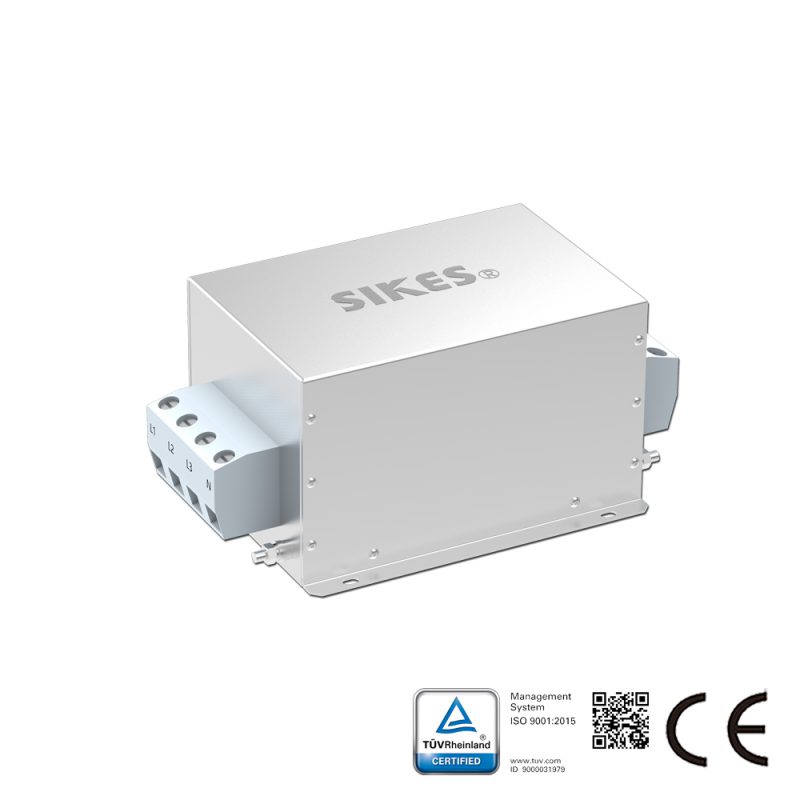

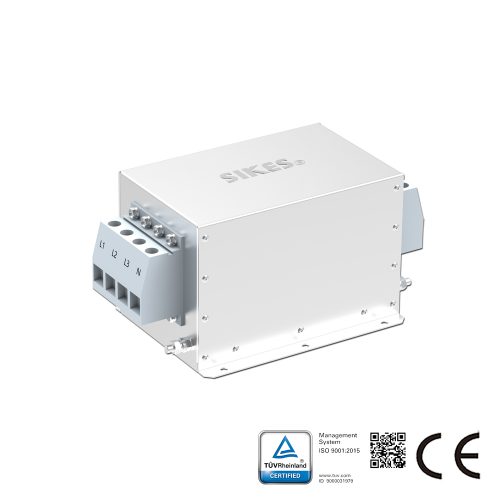

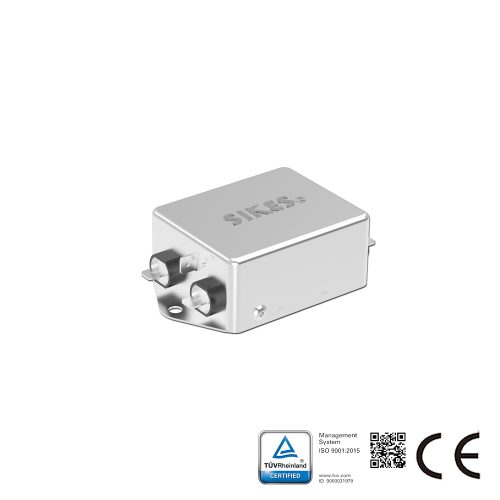

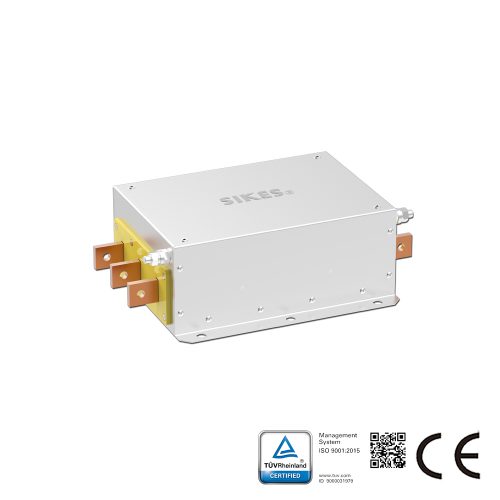

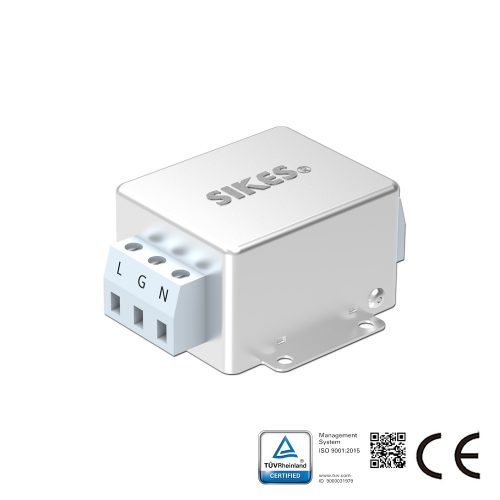

Application	DC Filters			Single-Phase EMC/EMI Filters							3-Phase EMC/EMI Filters											3-Phase Neutral Line Filters
Application	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
Transmission & Drive Devices						●	●	●	●		●	●	●	●	●	●						●	●	●
Industrial Robots & Automation						●	●	●			●	●	●	●		●	●					●	●
Semiconductor Equipment					●	●	●	●	●					●		●	●					●	●
Energy Storage Equipment	●	●	●			●	●	●	●				●			●	●	●	●				●	●
Electric Vehicle Equipment & Charging Systems	●	●				●	●	●	●			●		●		●	●	●				●	●
Warehousing & Logistics Automation					●	●		●	●			●		●	●	●							●
HVAC Systems						●	●					●	●	●		●		●				●	●
Lighting Systems						●		●
Medical Instruments & Equipment				●	●	●	●							●						●			●	●		●
Energy Systems	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
Digital & Information Systems	●	●			●		●	●	●
Shielding & Security Facilities										●															●		●
Military Facilities & Equipment							●			●											●				●		●

Conclusión

Con el desarrollo de los equipos electrónicos hacia frecuencias más altas y mayores densidades de potencia, los problemas de interferencia electromagnética en vehículos de nueva energía, automatización industrial, comunicaciones y sistemas de nueva energía son cada vez más prominentes.

El diseño de compatibilidad electromagnética (EMC) se ha convertido en un aspecto crucial para garantizar el funcionamiento estable de los equipos y la obtención de las certificaciones correspondientes.

Entre las diversas tecnologías de mitigación de EMC, los filtros EMC son uno de los medios más directos y efectivos para suprimir la interferencia electromagnética conducida. Mediante la configuración adecuada de filtros en la entrada de alimentación, se puede reducir eficazmente la propagación de ruido de alta frecuencia y mejorar el rendimiento de compatibilidad electromagnética (EMC) del sistema.

Para satisfacer las diversas necesidades de aplicación, nuestra empresa ofrece una variedad de productos de filtros EMC, ampliamente aplicables en equipos industriales, de fuente de alimentación y de nueva energía, proporcionando una garantía fiable para el funcionamiento estable del sistema y la certificación EMC.
