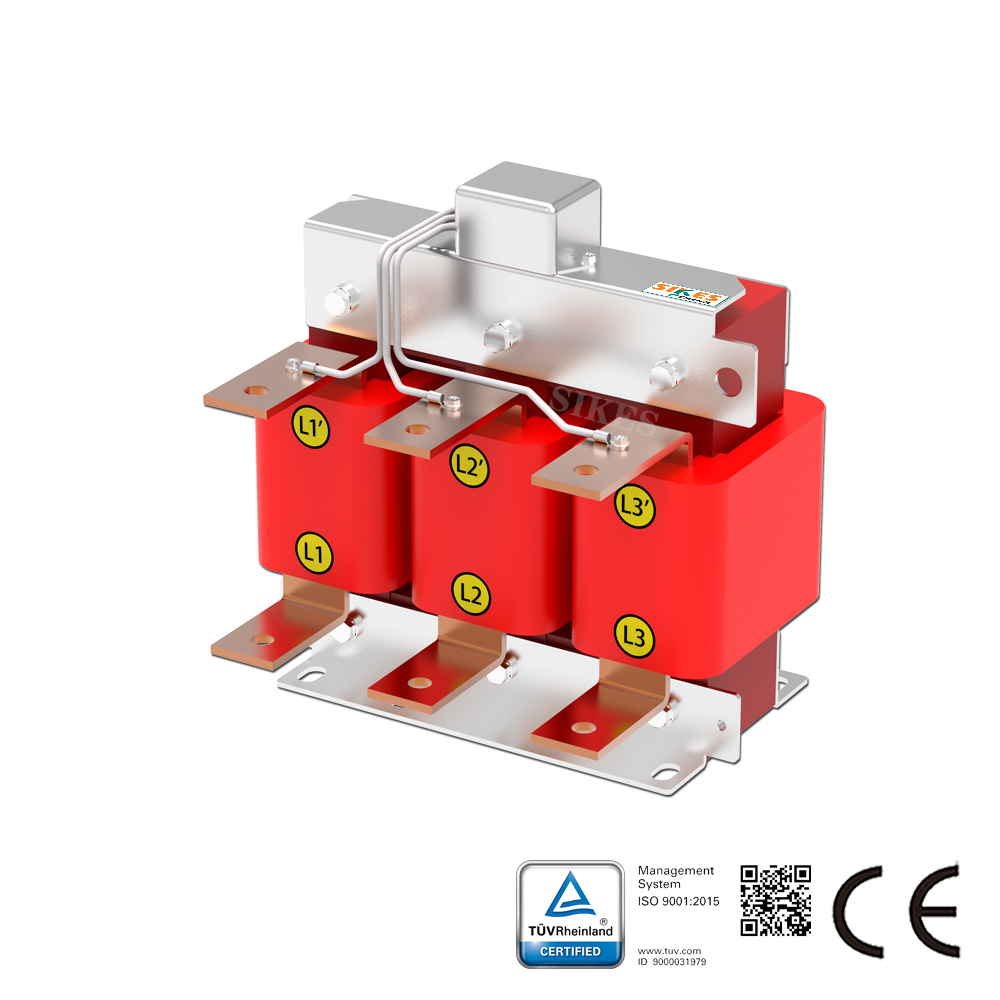

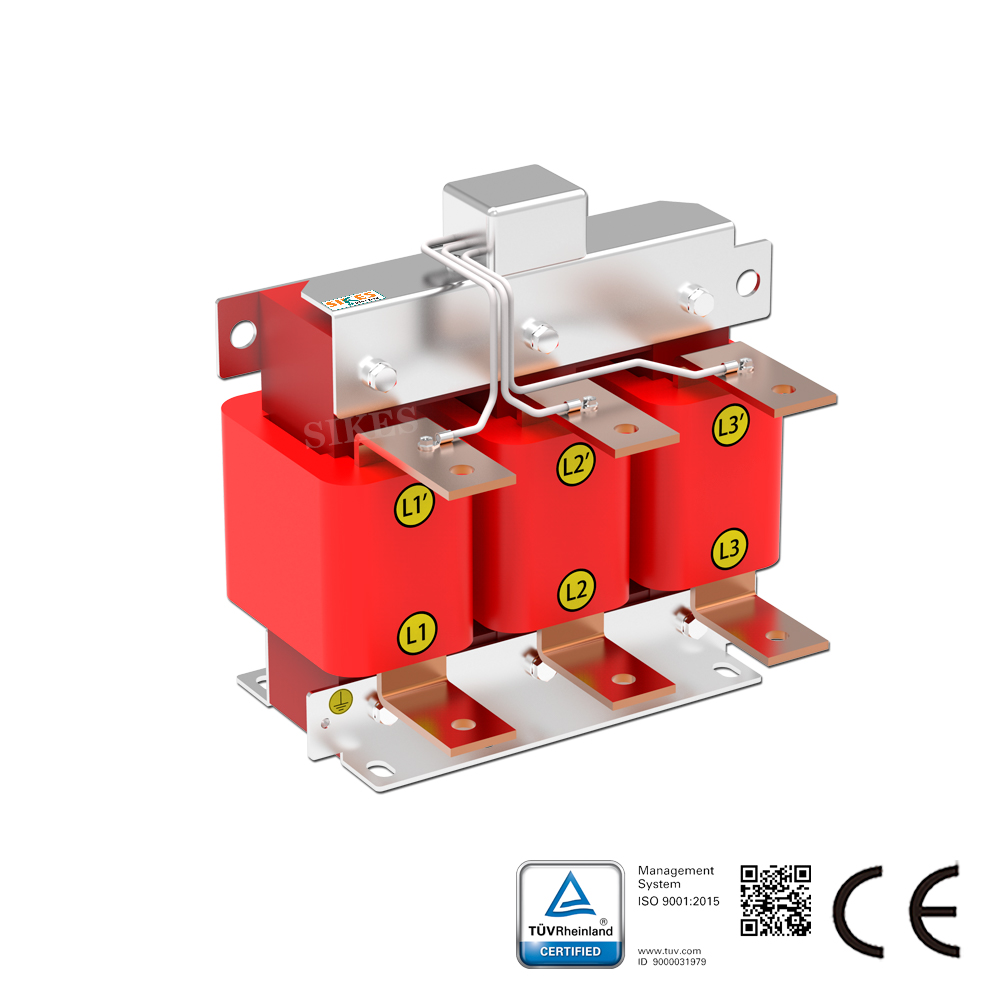

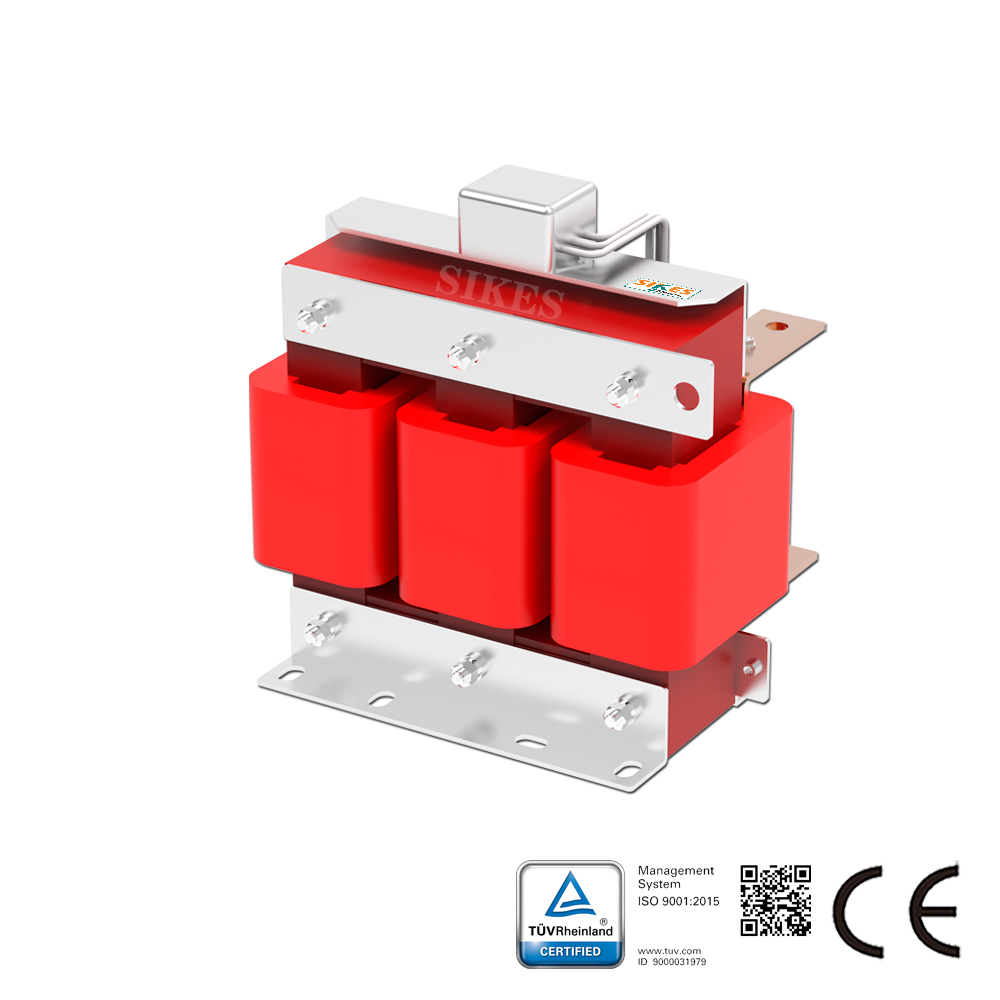

Descripción de Filtros Dv/dt

Los filtros DV/DT de SIKES reducen la tensión de aislamiento de los motores al disminuir el valor dU/dt del voltaje de salida del variador de velocidad. Pueden utilizarse con longitudes de cable de hasta 100 a 300 m según el modelo.
Además, las unidades están diseñadas para una frecuencia de conmutación máxima de 200 kHz. Los filtros generan menos calor con frecuencias de conmutación más bajas. El motor no está destinado a ser utilizado con un variador de velocidad en aplicaciones de modernización.
El filtro Du/Dt es una alternativa económica al filtro de onda sinusoidal.

Los filtros dv/dt pueden respaldar a nuestros clientes en:
1. Reducir eficazmente la tensión dv/dt en los terminales del motor servo del inversor;
2. Prevenir el envejecimiento prematuro y la avería del cable de transmisión y de la bobina del motor servo;
3. Prolongar la vida útil de los motores servo y el período de operación, mejorando la fiabilidad del servo;
4. Reducir las interferencias hacia equipos y circuitos cercanos;
5. Disminuir la corriente de fuga a tierra del motor;
6. Reducir las interferencias al conmutar el contactor entre los filtros y los motores;
7. Reducir eficazmente la tensión de pulso máxima en los terminales del motor servo.
8. Cumplir con los requisitos de salida de las normas IEC 60034-17 e IEC 60034-25.

Datos técnicos del filtro dv/dt:
Rango de tensión nominal: 3*380±10%
dv/dt ≤ 1000 μs
Protección: IP00
Capacidad de sobrecarga: 150% 60 s, 120% 60 min
Clase de aislamiento: F
Rigidez dieléctrica: CA 4000 V / 5 mA / 60 s
Resistencia de aislamiento: núcleo-devanado, ≥ 100 MΩ (CC 1000 V)
Refrigeración: AN

Aplicaciones del filtro de onda sinusoidal:
Ventiladores, transportadores, bombas
Instalaciones de climatización, compresores
Ascensores, grúas, energía eólica, SAI, sistemas de alimentación ininterrumpida
Accionamiento de motores con cable largo
Accionamiento de motores con múltiples motores en paralelo
Aplicaciones de media tensión (implementado antes del transformador elevador)
