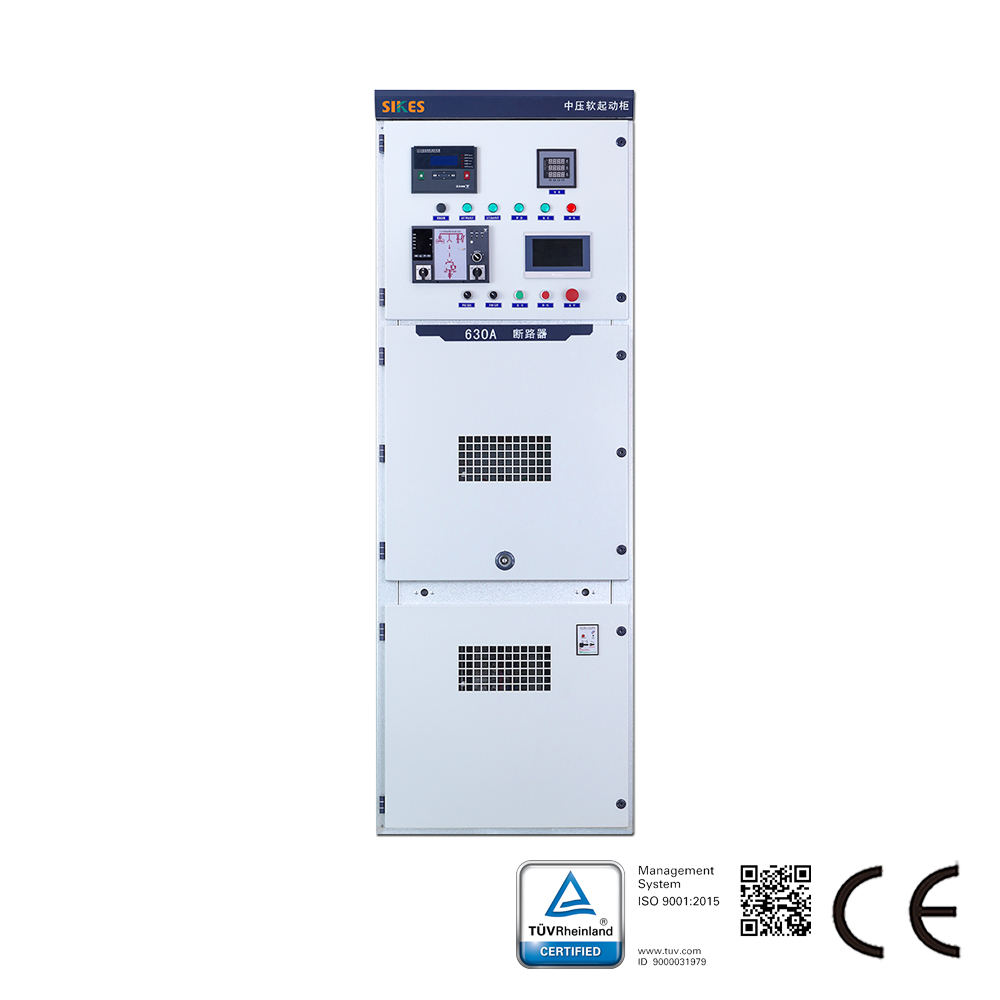

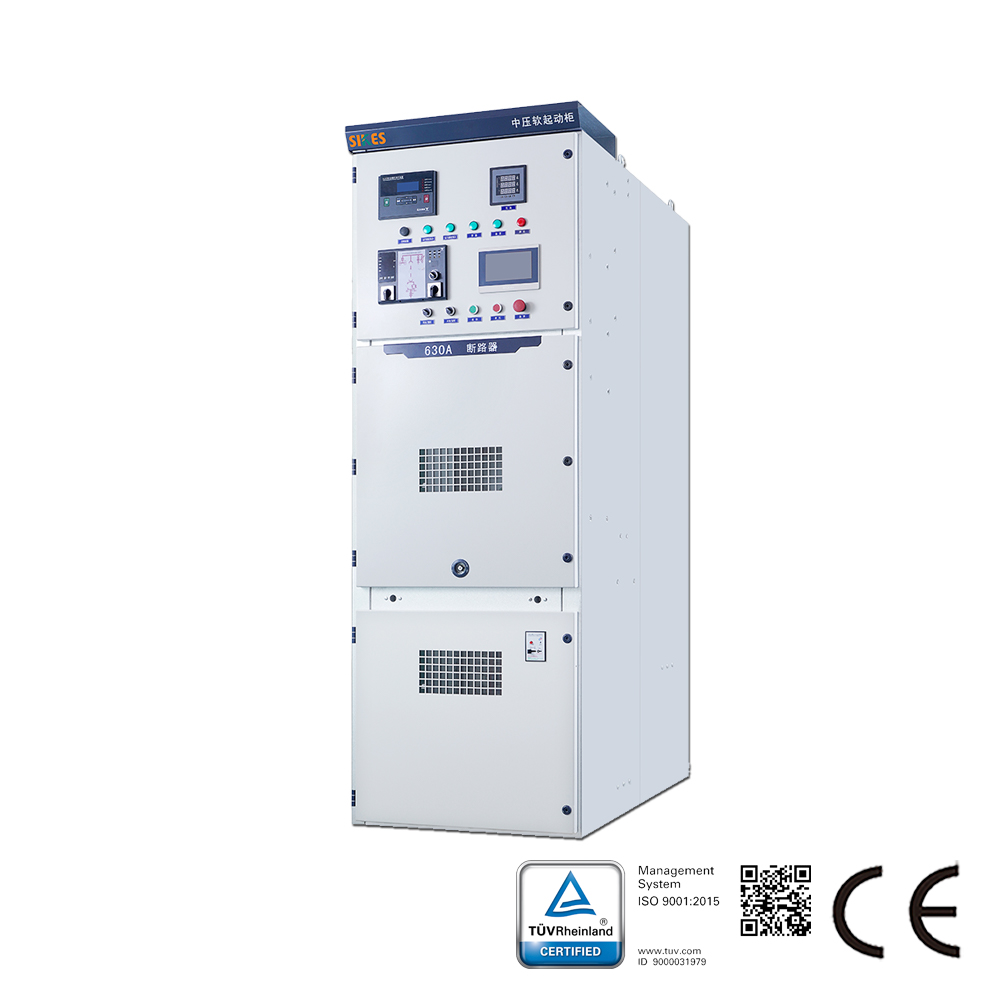

El Gabinete Integrado de Arrancador Suave de la serie HVT presenta un diseño integrado tres en uno que combina el equipo de conmutación, la unidad de arrancador suave y el gabinete de derivación en una sola unidad, lo que resulta en una huella compacta y una instalación sencilla.
La configuración estándar incluye un interruptor de circuito de vacío en el lado de la red y un contactor de vacío de derivación, eliminando la necesidad de gabinetes de derivación y equipos de conmutación separados, reduciendo así tanto el costo como la complejidad del diseño.
Con un diseño compacto, su volumen es solo del 50% al 60% en comparación con otros tipos de arrancadores suaves de la misma potencia, ahorrando un valioso espacio. El gabinete está construido con placas de acero revestidas de aluminio-zinc, mecanizadas por CNC, completamente cerradas en metal y ensambladas con una estructura modular. Cuenta con un proceso avanzado de múltiples curvados, con pernos de bloqueo y tuercas para las conexiones, ofreciendo alta precisión, resistencia a la corrosión, peso ligero, alta resistencia y una excelente intercambiabilidad de piezas.
Puede equiparse con interruptores de circuito de vacío de la serie nacional ZN63A-12 (VSI) o de la serie importada VD4, proporcionando una amplia aplicabilidad, alta confiabilidad y años de funcionamiento sin mantenimiento.
Un sistema de enclavamiento altamente confiable cumple plenamente con los requisitos de “cinco prevenciones”. Cada compartimento de alta tensión incluye un canal de alivio de presión para garantizar la seguridad del personal.
El Gabinete Integrado de Arrancador Suave de la serie HVT es un nuevo tipo de dispositivo de arranque suave desarrollado por Sikes Electric. Este dispositivo es un equipo inteligente de alto rendimiento, multifuncional y altamente seguro diseñado y desarrollado utilizando teorías de control avanzadas. Se utiliza principalmente para el control y protección de motores de alta tensión durante el arranque, funcionamiento y parada. El Gabinete Integrado de Arrancador Suave de la serie HVT está construido alrededor de un procesador de señales digitales de alta velocidad, incorporando métodos de control modernos avanzados y diversas medidas de protección dinámicas y estáticas para lograr un alto rendimiento. El dispositivo puede limitar dinámica, en tiempo real y efectivamente la corriente de arranque del motor dentro de un valor preestablecido, evitando caídas de tensión en la red eléctrica causadas por una corriente de arranque excesiva. Garantiza un arranque suave, reduce la capacidad requerida de los equipos de transformación y distribución de energía y ahorra costos de inversión del proyecto. El dispositivo proporciona funciones de protección del motor completas, confiables y precisas, incluyendo sobrecorriente, sobrecarga, desequilibrio de corriente, falta de fase y fallos de tiristores.
El Gabinete Integrado de Arrancador Suave de la serie HVT reduce la caída de tensión en la red eléctrica causada por el arranque directo de los motores. El uso de este producto no afecta el funcionamiento normal de otros equipos conectados a la misma red. Reduce la corriente de irrupción del motor, que de otro modo causaría un aumento excesivo de la temperatura local y acortaría la vida útil del motor. La corriente de irrupción también puede generar interferencias electromagnéticas, interrumpiendo el funcionamiento normal de los instrumentos eléctricos. Además, el Gabinete Integrado de Arrancador Suave de la serie HVT minimiza el impacto mecánico asociado con el arranque directo, impacto que acelera el desgaste de la maquinaria impulsada. También reduce las interferencias electromagnéticas, mejorando así la eficiencia operativa general.

1. Estructura modular con diseño basado en componentes para facilitar el mantenimiento.
2. Utiliza un procesador de señal digital (DSP) de 32 bits y un Controlador Lógico Programable (PLC) de alto rendimiento para un control del dispositivo en tiempo real, altamente eficiente, confiable y estable.
3. Ofrece múltiples modos de arranque, incluidos rampa de tensión, arranque por impulso + rampa de tensión, limitación de corriente, rampa de tensión + limitación de corriente y marcha a impulsos, con intervalos de tiempo de arranque configurables.
4. Opciones de parada libre y parada suave: La parada suave es adecuada para aplicaciones especiales, como la eliminación de efectos de golpe de ariete.
5. Capacidad antiinterferencias: El aislamiento eléctrico completo entre las secciones de alta tensión y de control garantiza una operación segura, confiable y una alta inmunidad al ruido.
6. Funciones de medición: Medición individual de corrientes trifásicas, medición de tensión y corriente de secuencia cero.
7. Protección de tensión: Incluye protección contra sobretensiones por rayos, protección contra sobretensiones de conmutación, varios métodos estáticos y dinámicos de reparto de tensión y múltiples tecnologías de protección por absorción de sobretensión.
8. Funciones de protección: Protección integral que incluye falta de fase, sobrecorriente, sobretensión, subtensión, sobrecarga, subcarga, sobretemperatura, desequilibrio de corriente, detección de fallos en tiristores y protección de secuencia cero.
9. Características de visualización: Interfaz Hombre-Máquina (HMI) táctil de pantalla grande para una operación intuitiva y fácil de usar.
10. Funciones de comunicación: Comunicación RS485 con protocolo MODBUS RTU. Admite control centralizado a través de un ordenador host.

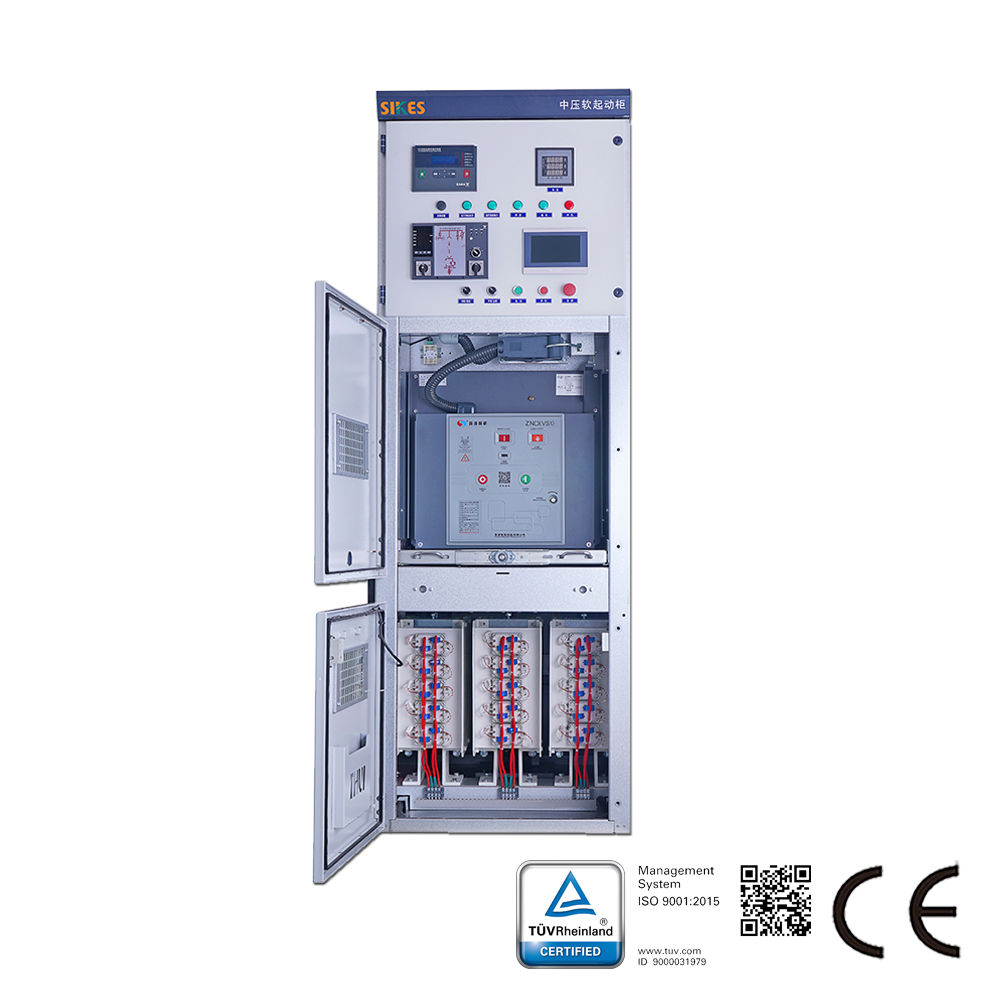

11. Todas las operaciones de control se realizan con la puerta del cuadro cerrada. Las secciones de alta y baja tensión están separadas, y el cuadro consta de tres compartimentos: compartimento de baja tensión, compartimento de alta tensión y compartimento de la unidad de válvulas. Cuenta con un sistema de enclavamiento de cinco prevenciones.

1. Fabricación de Cemento: Ventiladores de tiro inducido para hornos, soplantes de presión, colectores de polvo de enfriadores, molinos de materias primas, ventiladores de alimentación de horno, ventiladores de escape de enfriadores, ventiladores de separadores, colectores de polvo principales, etc.
2. Petróleo y Gas: Bombas de agua de circulación, bombas principales de oleoductos, bombas sumergibles eléctricas, bombas de inyección de agua, bombas de alimentación de calderas, bombas de salmuera, ventiladores de tiro inducido, bombas de desincrustación, compresores, etc.
3. Metalurgia: Ventiladores de ventilación, bombas de lodos, ventiladores de extracción de polvo, ventiladores de tiro inducido, bombas de desincrustación, etc.
4. Generación de Energía Eléctrica: Bombas de condensado, colectores de polvo, ventiladores de tiro forzado, ventiladores de tiro inducido, bombas de aguas residuales, bombas de alimentación de calderas, etc.
5. Abastecimiento de Agua Municipal: Bombas de agua; Tratamiento de Aguas Residuales: Bombas de aguas residuales, bombas de purificación, bombas de agua limpia, etc.
6. Minería: Bombas de drenaje de minas, bombas de medio, ventiladores de escape, molinos de bolas, trituradoras, transportadores, etc.
7. Farmacéutica: Bombas de limpieza, compresores de refrigeración, etc.
8. Fabricación de Papel: Refinadores, etc.
