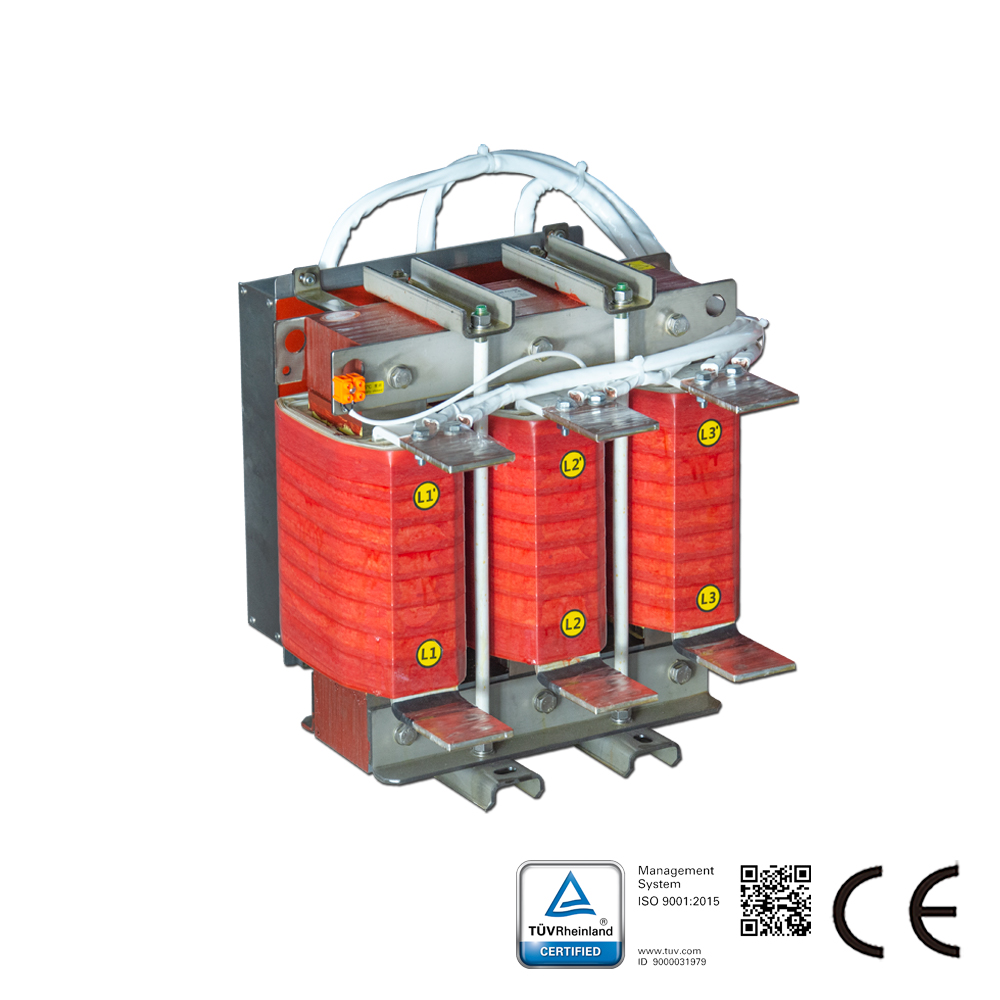

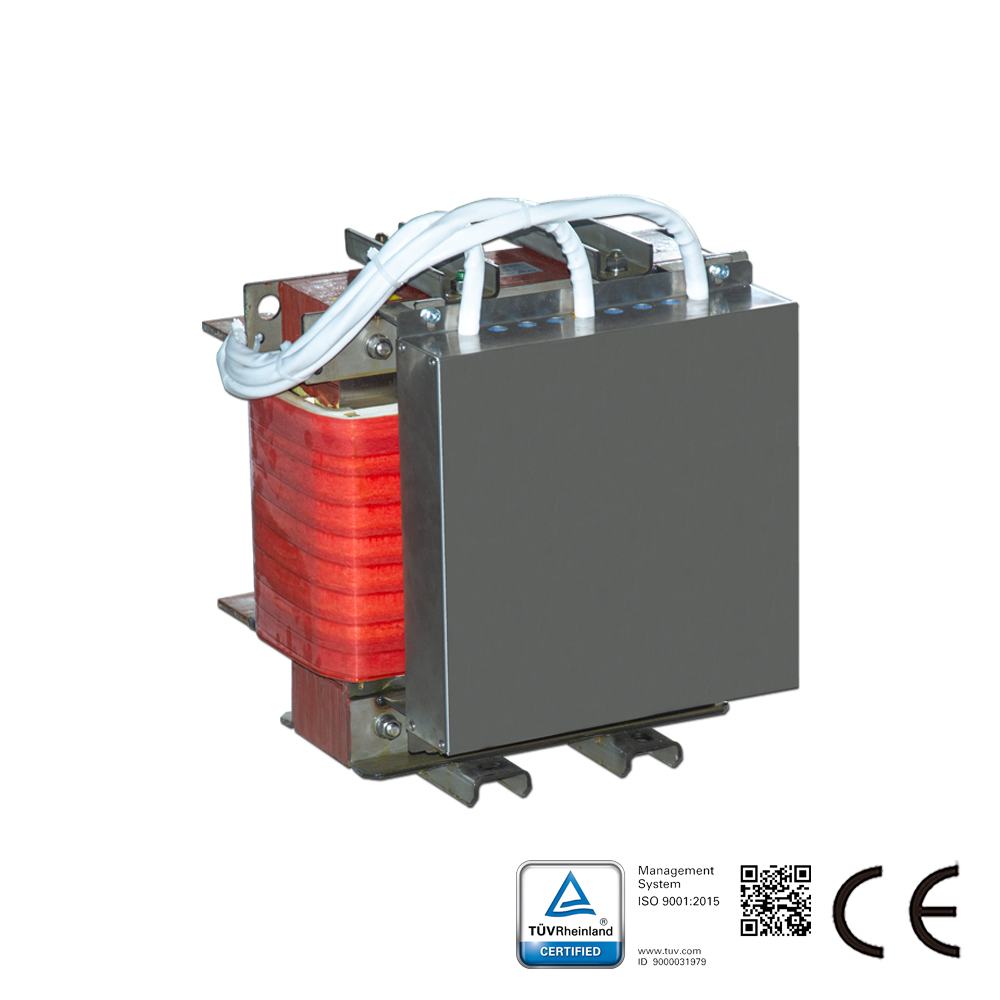

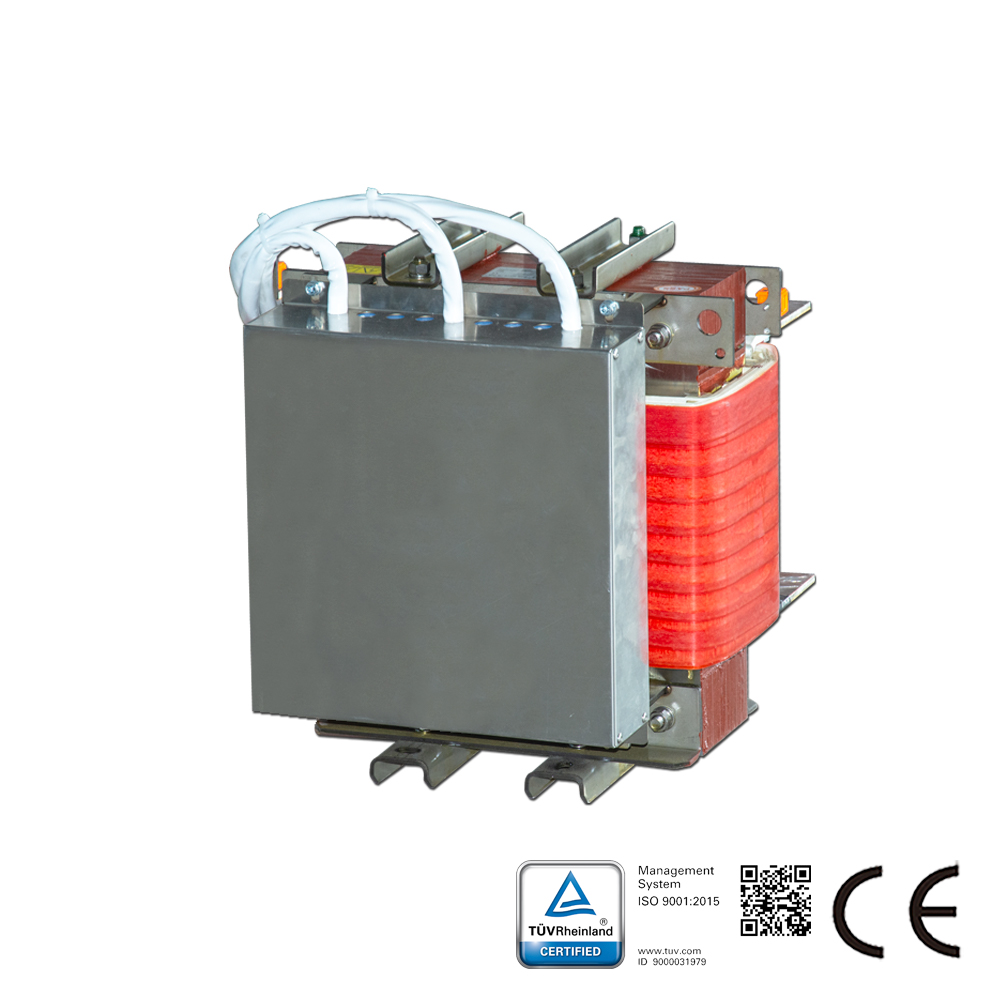

Descripción del Filtro de Onda Sinusoidal:

La Serie SWF de Filtros de Onda Sinusoidal convierte la señal de salida PWM de los variadores de motor en una onda sinusoidal suave con bajo residuo;
Reduce el fenómeno de resonancia causado por la capacitancia e inductancia distribuida del cable largo (más de 50 metros);
Elimina la tensión excesiva del motor causada por un alto dv/dt,
Reduce el ruido del motor mediante la aplicación del filtro;
Prolonga la vida útil del motor;
Protege el aislamiento del motor;
Aumenta la distancia de transmisión;
Con la aplicación de este filtro, un motor normal puede reemplazar a un motor de frecuencia variable.

Característica del Filtro de Onda Sinusoidal:

Los filtros de onda sinusoidal Sikes para varios servomotores de sistemas de variadores de velocidad (especialmente para inversores o fuentes de alimentación conmutadas), están diseñados para cambiar la tensión de salida PWM del inversor y generar una tensión casi sinusoidal. La serie pasiva está destinada para su uso en redes de 380v-480v.
Sikes le ofrece otra opción económica además de los filtros Schaffner y MTE.

Filtro de onda sinusoidal Datos técnicos:
Rango de tensión nominal: 3*380 a 500 VCA ±10%
Frecuencia del motor: 0-120 Hz;
Frecuencia de conmutación: ≥ 4 kHz;
Voltaje de rizado residual: THDv < 5%
Caída de tensión a corriente nominal: ≤ 10% (50 Hz);
Longitud del cable del motor: Hasta 2000 m;
Modo de trabajo: Continuo para operación en interiores
Potencia nominal de entrada del accionamiento del motor: 3.7 kW a 630 kW;
Eficiencia: 98 a 99% @ tensión y potencia nominal de línea
Capacidad de sobrecarga: 150% 60 s, 120% 60 min
Voltaje de prueba: 2240 VCC, 2 s (línea/línea) 2720 VCC, 2 s (líneas/carcasa)
Resistencia dieléctrica: 4000 VCA / 5 mA / 60 s
Resistencia de aislamiento: núcleo-devanado, ≥ 100 MΩ (1000 VCC);
Categoría climática (IEC60068-1): 25/100/21
Protección: IP30 (IP40/IP54 bajo solicitud), interior: IP20
Refrigeración: Aire forzado interno
Tipo de carga: carga típica de motor; transformador elevador estándar; otras cargas lineales;
Rango de tensión nominal: 220 V
Frecuencia del motor: 0-120 Hz;
Frecuencia de conmutación: ≥ 6 kHz;
Voltaje de rizado residual: THDv < 5%
Longitud del cable del motor: Hasta 2000 m;
Modo de trabajo: Continuo para operación en interiores
Potencia nominal de entrada del accionamiento del motor: 3.7 kW a 630 kW;
Eficiencia: 98 a 99% @ tensión y potencia nominal de línea
Capacidad de sobrecarga: 150% 60 s, 120% 60 min
Voltaje de prueba: 2240 VCC, 2 s (línea/línea) 2720 VCC, 2 s (líneas/carcasa)
Resistencia dieléctrica: 4000 VCA / 5 mA / 60 s
Resistencia de aislamiento: núcleo-devanado, ≥ 100 MΩ (1000 VCC);
Categoría climática (IEC60068-1): 25/100/21
Protección: IP30 (IP40/IP54 bajo solicitud), interior: IP20
Refrigeración: Aire forzado interno
Tipo de carga: carga típica de motor; transformador elevador estándar; otras cargas lineales;

Filtro de onda sinusoidal Normas técnicas:
Condensadores: CEI EN 60831-1/2, IEC 831-1/2
Equipo: CEI EN 60439-1, IEC 439-1, IEC 60939

Filtro de onda sinusoidal
Aplicaciones:
Ventiladores, transportadores, bombas
Instalaciones de climatización, compresores
Ascensores, grúas, energía eólica, SAI, SGE
Accionamiento de motores con cableado largo
Accionamiento de motores con múltiples motores en paralelo
Aplicaciones de media tensión (implementado antes del transformador elevador)
