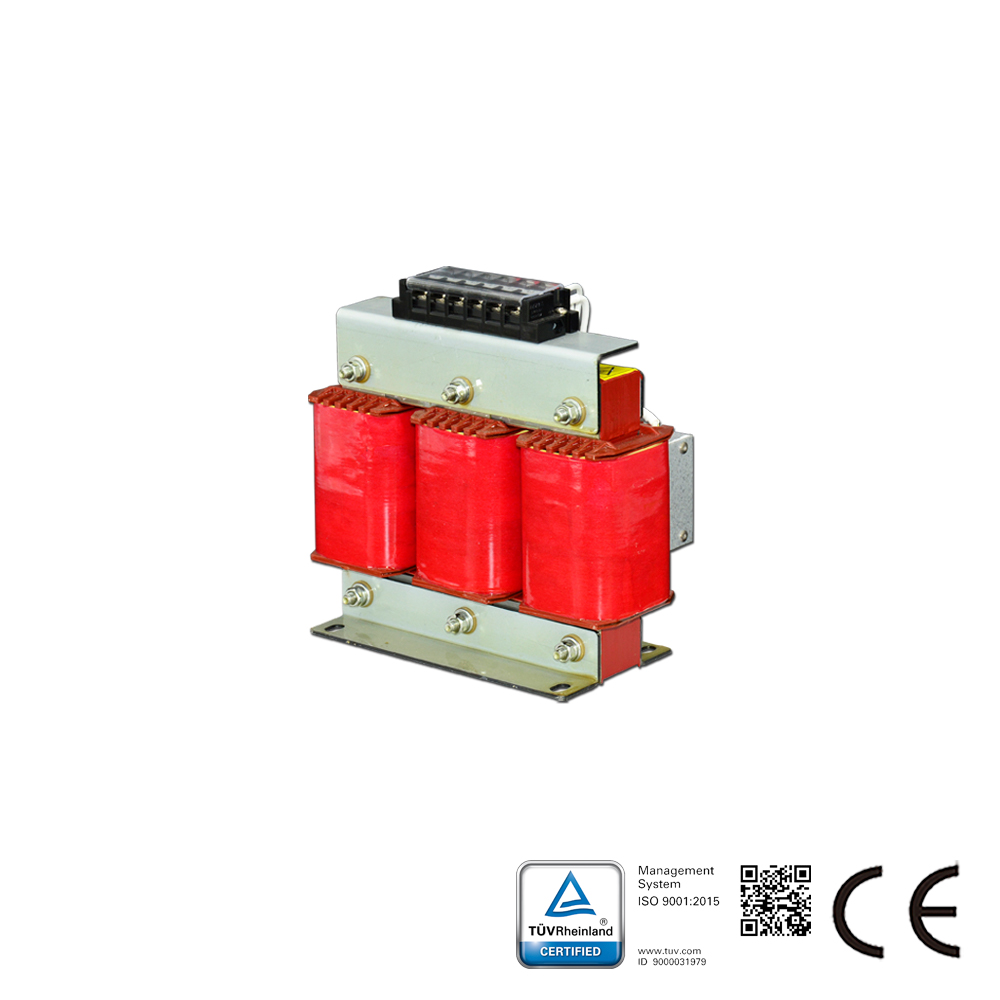

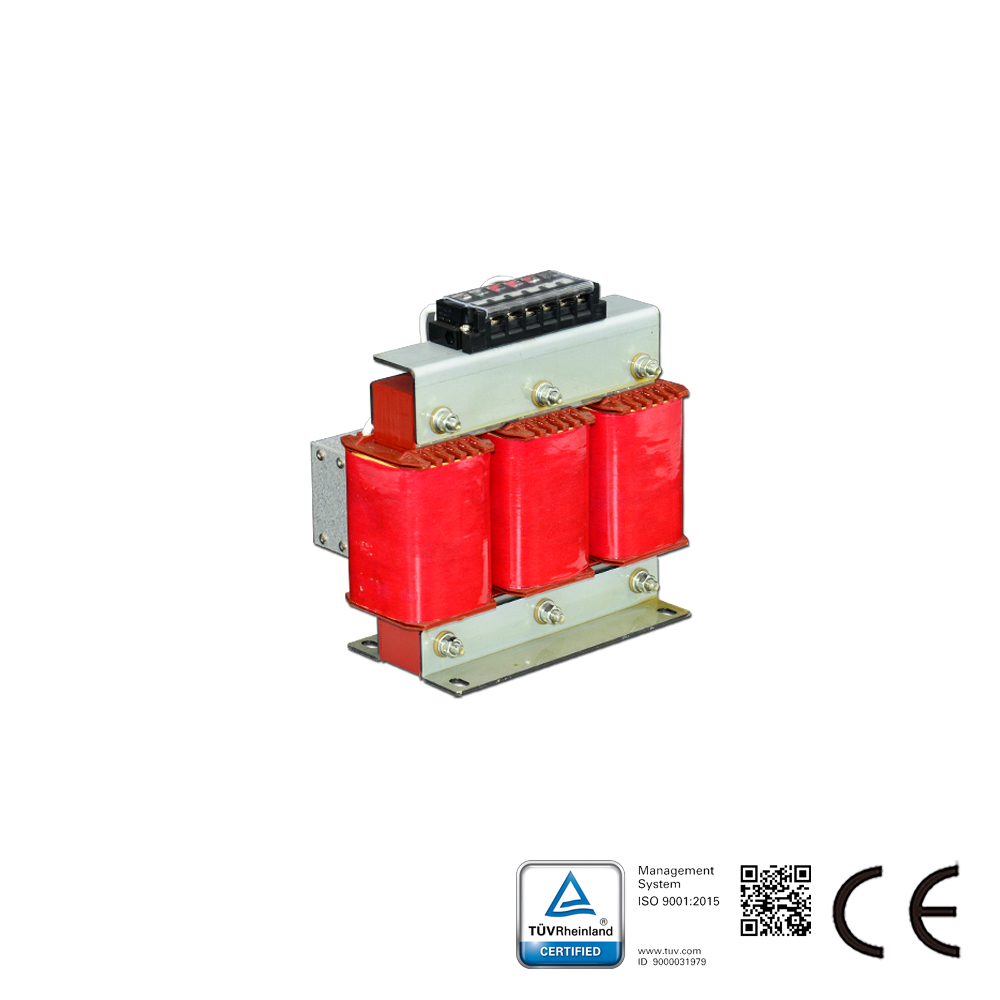

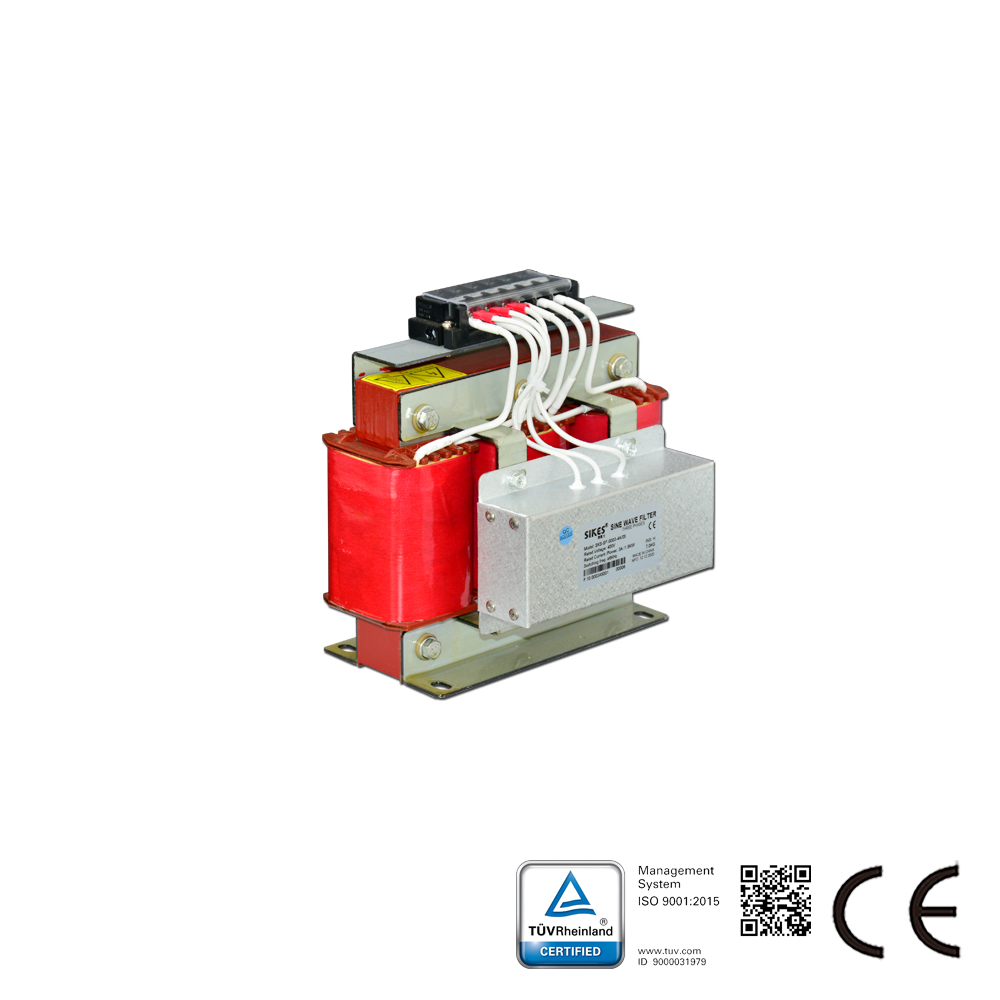

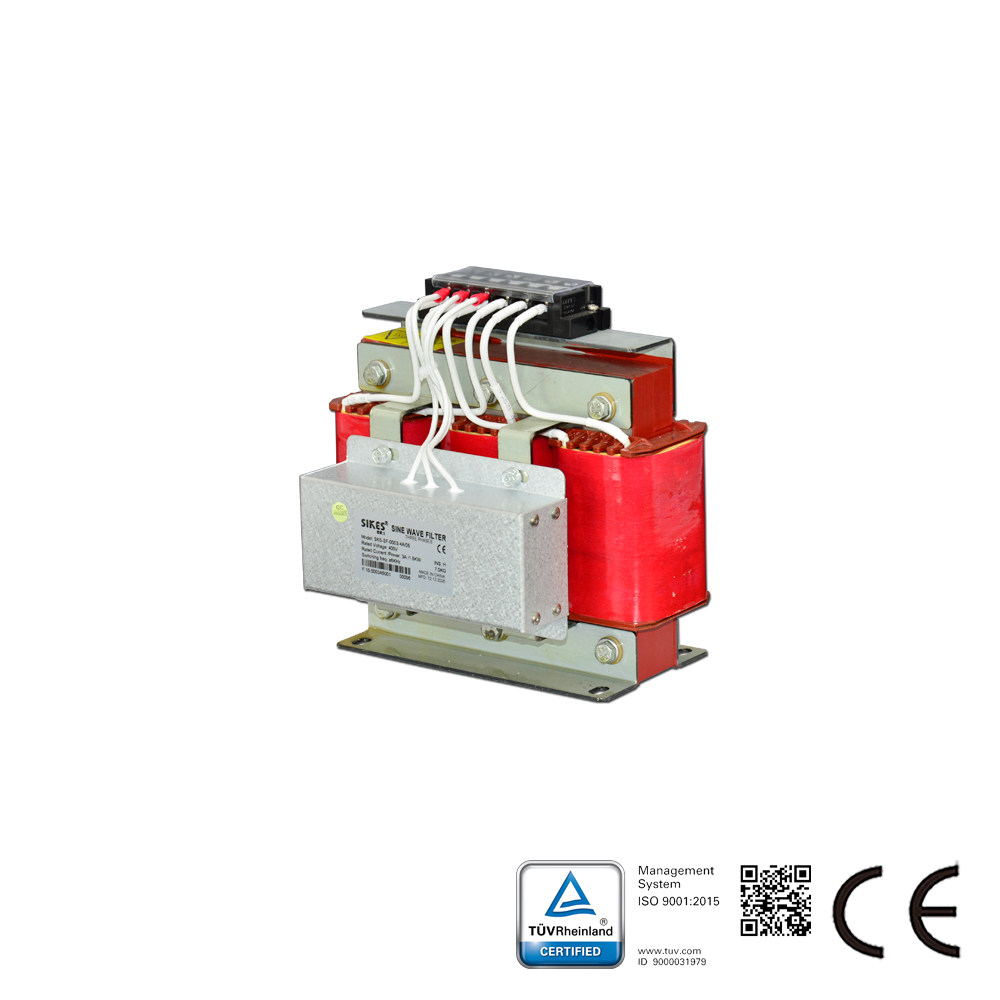

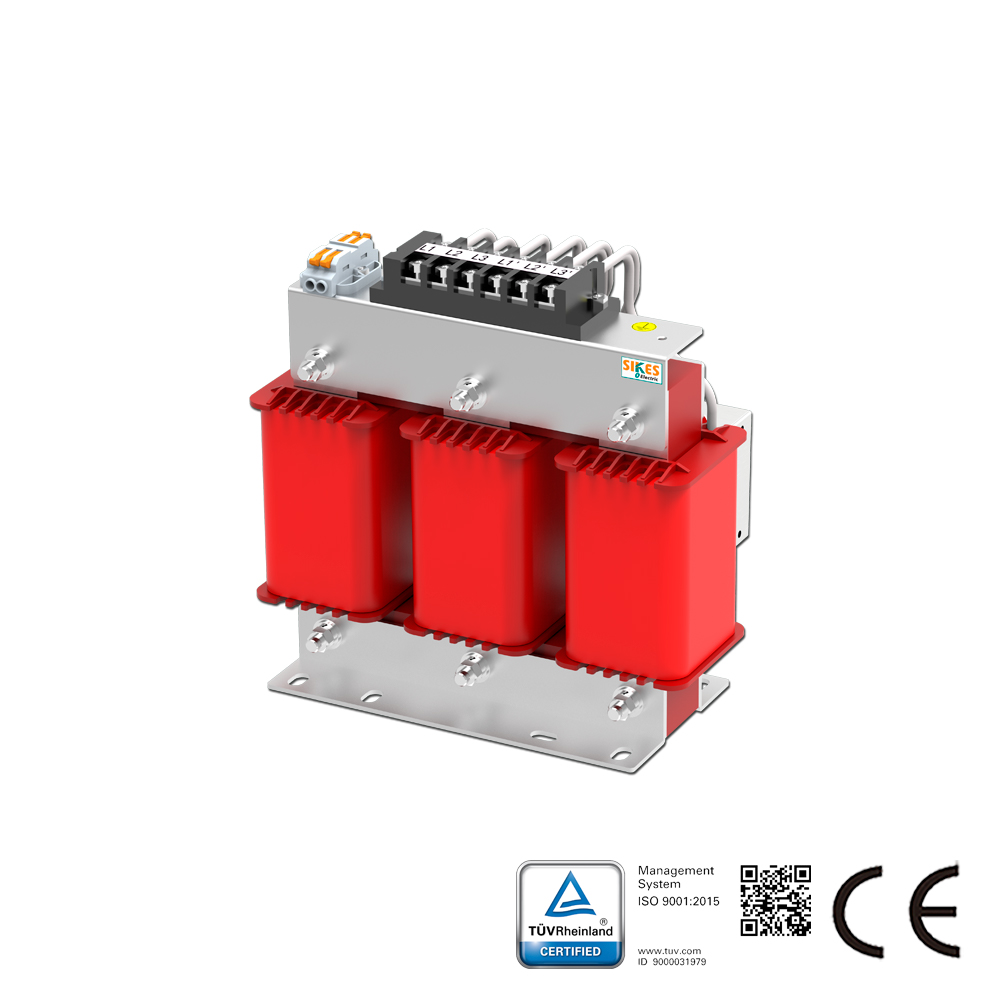

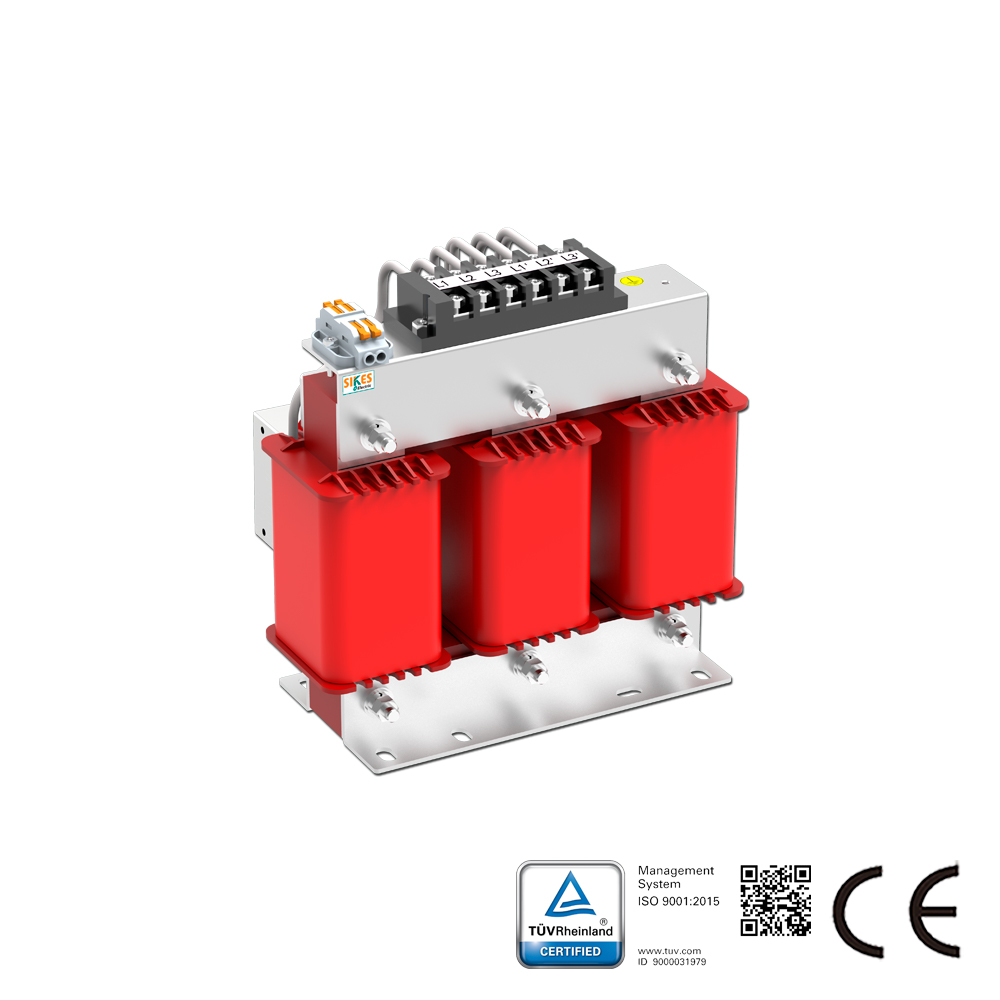

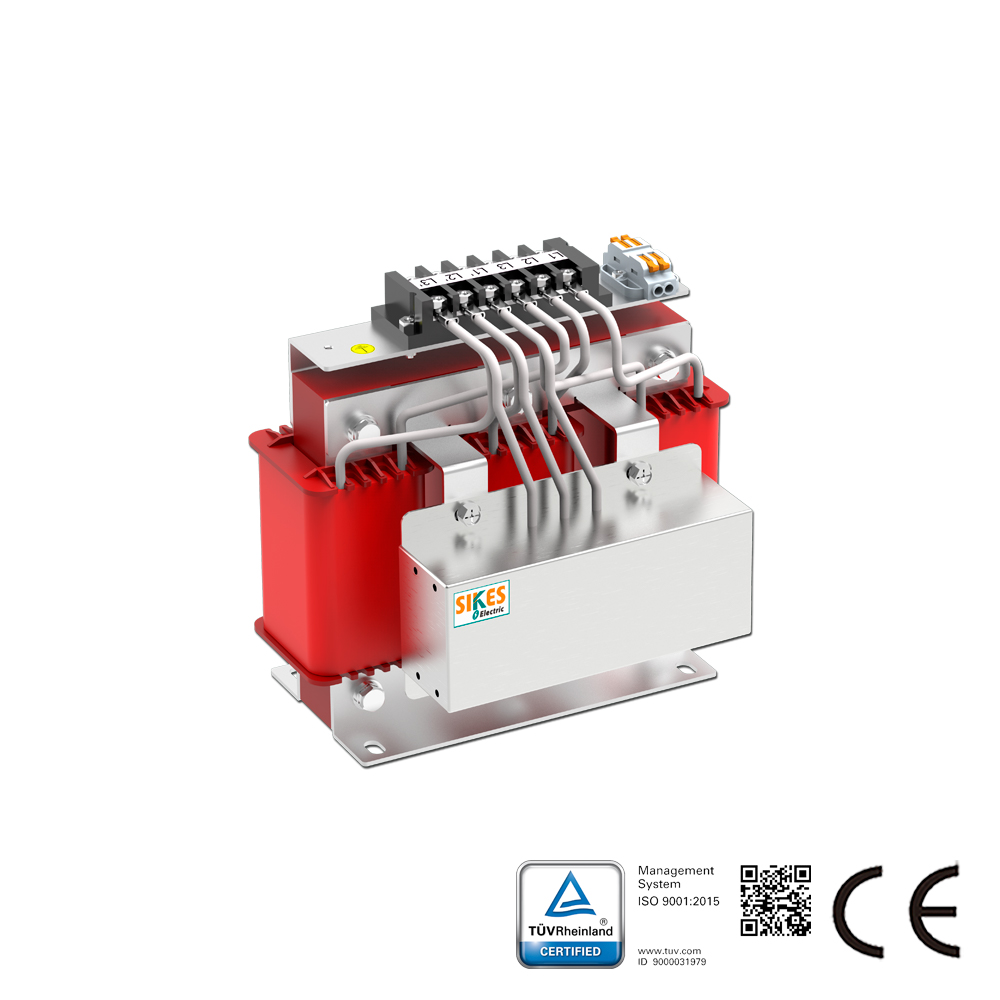

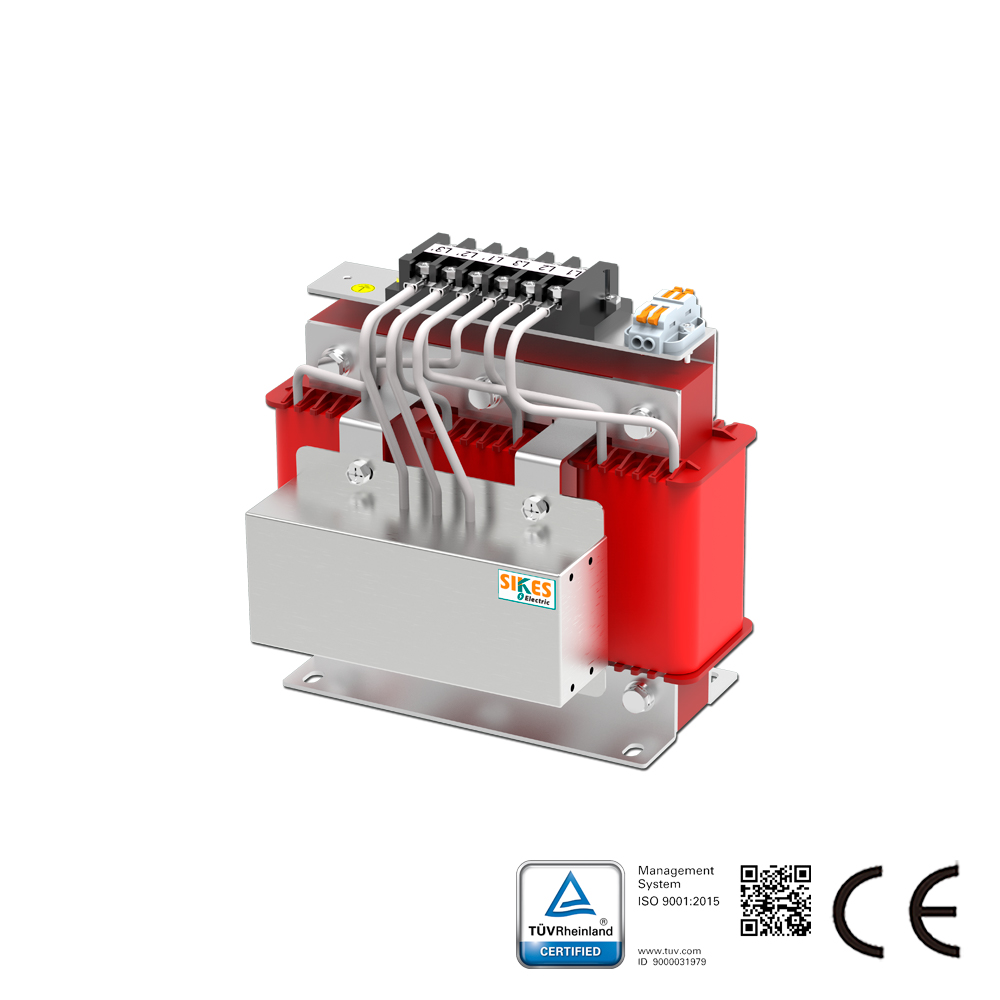

Descripción del Filtro de Onda Sinusoidal:

La Serie SWF de Filtros de Onda Sinusoidal convierte la señal de salida PWM de los variadores de motor en una onda sinusoidal suave con bajo residuo;
Reduce el fenómeno de resonancia causado por la capacitancia e inductancia distribuida del cable largo (más de 50 metros);
Elimina el exceso de voltaje en el motor causado por un alto dv/dt,
Reduce el ruido del motor mediante la aplicación del filtro;
Prolonga la vida útil del motor;
Protege el aislamiento del motor;
Aumenta la distancia de transmisión;
Con la aplicación de este filtro, un motor normal puede reemplazar a un motor de frecuencia variable.

Características del Filtro de Onda Sinusoidal:
Los filtros de onda sinusoidal Sikes para varios servomotores de sistemas de accionamientos de velocidad variable (especialmente para inversores o fuentes de alimentación conmutadas), están diseñados para modificar la tensión de salida PWM del inversor y generar una tensión casi sinusoidal. La serie pasiva está destinada a su uso en redes de 380 V – 480 V.
Sikes le ofrece otra opción económica además de los filtros Schaffner y MTE.

Datos Técnicos del Filtro de Onda Sinusoidal:
Rango de tensión nominal: 3*380 a 500 VAC ±10%
Frecuencia del motor: 0-120 Hz
Frecuencia de conmutación: 2.0 kHz – 16 kHz
Rizado residual de tensión: THDv < 5%
Caída de tensión a corriente nominal: ≦10% (50 Hz)
Longitud del cable del motor: Hasta 2000 m
Modo de trabajo: Continuo para operación en interior
Potencia nominal de entrada del accionamiento del motor: 3.7 kW a 630 kW
Eficiencia: 98 a 99% @ tensión y potencia nominal de línea
Capacidad de sobrecarga: 150% 60 s, 120% 60 min
Tensión de prueba: 2240 VDC, 2 s (línea/línea) 2720 VDC, 2 s (líneas/carcasa)
Rigidez dieléctrica: AC 4000 V / 5 mA / 60 s
Resistencia de aislamiento: núcleo-devanado, ≧100 MΩ (DC 1000 V)
Categoría climática (IEC60068-1): 25/100/21
Protección: IP30 (IP40/IP54 bajo solicitud), interior: IP20
Refrigeración: Aire forzado interno
Tipo de carga: carga típica de motor; transformador elevador estándar; otras cargas lineales;

Normas Técnicas del Filtro de Onda Sinusoidal:
Condensadores: CEI EN 60831-1/2, IEC 831-1/2
Equipo: CEI EN 60439-1, IEC 439-1, IEC 60939

Aplicaciones del filtro de onda sinusoidal:
Ventiladores, transportadores, bombas
Instalaciones de climatización, compresores
Ascensores, grúas, energía eólica, SAI, sistemas de alimentación ininterrumpida
Accionamiento de motores con cable largo
Accionamiento de motores con múltiples motores en paralelo
Aplicaciones de media tensión (desplegado delante del transformador elevador)
