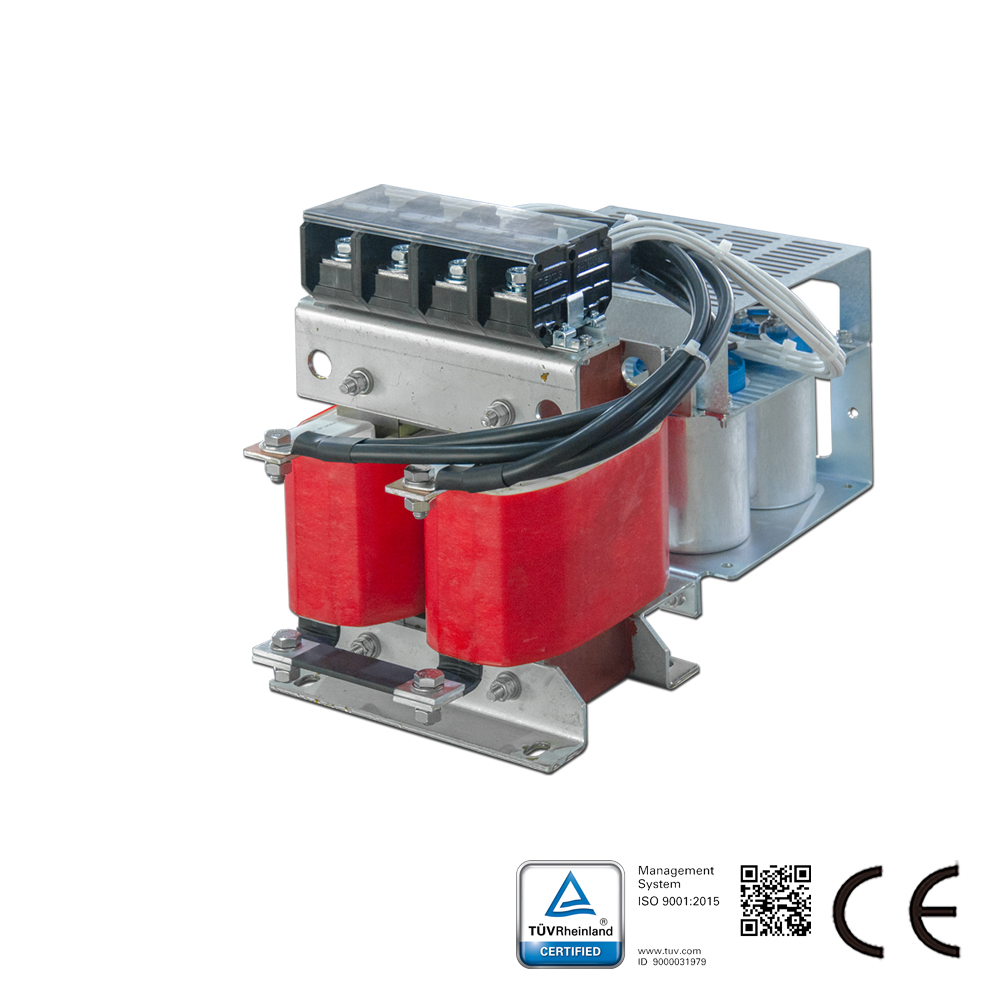

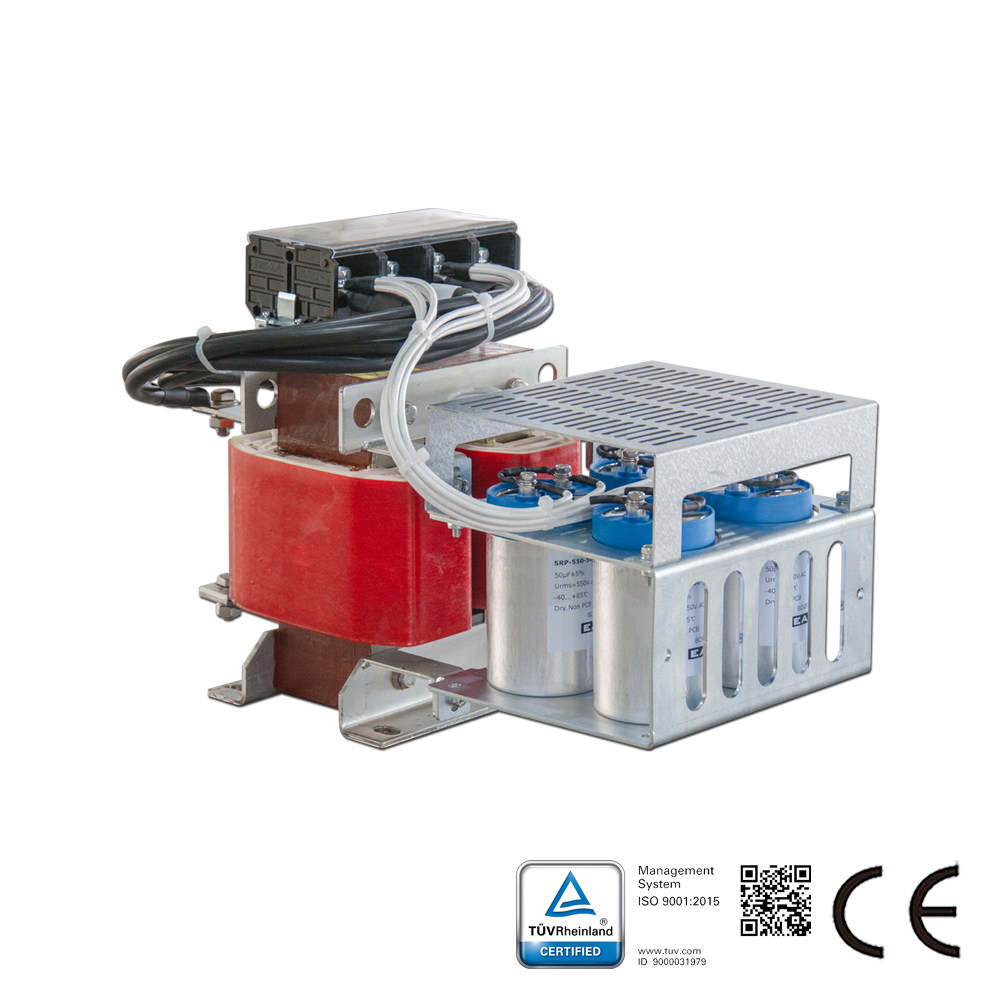

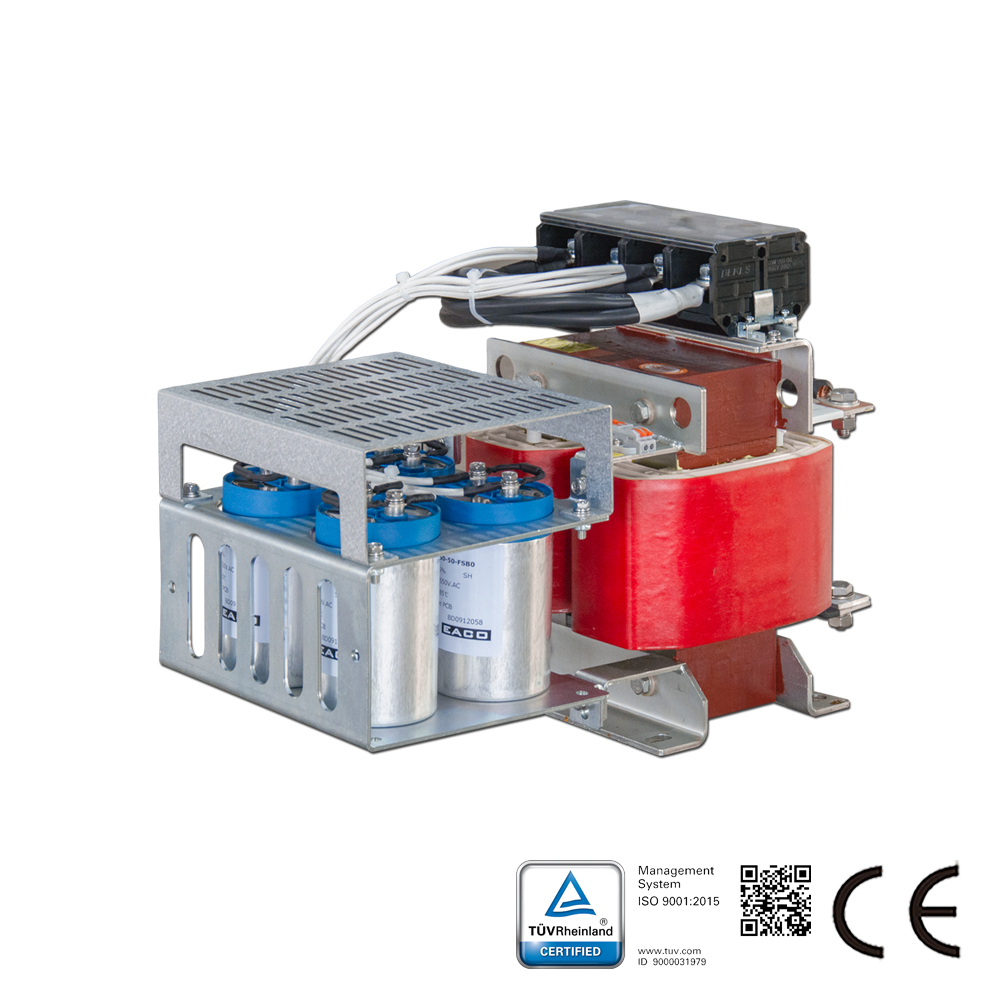

Breve descripción del filtro de onda sinusoidal:

El filtro de onda sinusoidal de Sikes se utiliza en accionamientos de motores en muchos sistemas de transmisión (especialmente en convertidores de frecuencia o dispositivos de fuente de alimentación conmutada). Los filtros pasivos están diseñados para convertir la tensión no sinusoidal generada por los convertidores de frecuencia, etc., para formar una onda de tensión similar a una onda sinusoidal. Se utiliza principalmente en redes eléctricas industriales de 380 a 480V. Debido a que la caída de tensión de este filtro es mucho menor que el estándar actual del mercado, puede garantizar una tensión de entrada del motor muy alta. Puede reducir el ruido y proteger motores relativamente sensibles, permitiendo el uso de cables de motor muy largos, de hasta 2000 metros. Industrias de aplicación típicas: metalurgia, carbón, petroquímica, tratamiento de agua, energía nueva, etc. Generalmente, si la distancia entre el inversor doméstico y la carga supera los 50 metros, se debe agregar un reactor. Si existe un requisito para la forma de onda de salida del inversor, se debe agregar un filtro de onda sinusoidal; si la distancia entre inversores importados supera los 100 metros, es necesario agregar un filtro de onda sinusoidal. Esta distancia se refiere a la longitud de la conexión. El costo de fabricación del filtro de onda sinusoidal es relativamente alto. Generalmente, si no hay un requisito especial, es suficiente seleccionar un filtro especial para el convertidor de frecuencia o un reactor de salida.

Característica del filtro de onda sinusoidal:

Los filtros de onda sinusoidal de Sikes para varios motores servo de sistemas de accionamiento de velocidad variable (especialmente para inversores o fuentes de alimentación conmutada), están diseñados para cambiar la tensión de salida PWM del inversor y generar una tensión casi sinusoidal. La serie pasiva está destinada a su uso en redes de 380V-480V.
Sikes le ofrece otra opción económica además de los filtros Schaffner y MTE.

Características del filtro de onda sinusoidal:
Nivel de voltaje: voltaje nominal monofásico 380-500V, desviación permitida ±10%
Tasa de distorsión de la forma de onda de voltaje: THDv<5%
Frecuencia del motor: 0-120Hz
Frecuencia de conmutación: ≧ 4kHz
Frecuencia de resonancia: menos de 0.5 veces la frecuencia de conmutación
Caída de voltaje: ≦10% (50Hz) a corriente nominal
Longitud del cable del motor puede ser hasta 2000 metros
Eficiencia: 98% a 99%
Grado de protección: IP21;
Clase de aislamiento: Clase F;
Capacidad de sobrecarga: 1.5 veces la corriente nominal durante un minuto, 1.2 veces durante una hora
Resistencia a la tensión: CC 2240V, 2 segundos (línea a línea) / CC 2720V, 2 segundos (línea a carcasa)
Resistencia eléctrica: CA4000V/5mA/60S
Disipación de calor: enfriamiento por aire forzado
Forma de carga: carga típica del motor; transformador elevador estándar; otras cargas lineales
Temperatura de operación: -10～+50(℃); temperatura de almacenamiento: -40～+65(℃); humedad ambiental: 0～98(%) sin condensación; altitud: <2000M

Función del filtro de onda sinusoidal:
1. Prolongar la vida útil del motor;
2. Proteger el aislamiento del motor;
3. Reducir la corriente de rodamiento del motor;
4. Aumentar la distancia de transmisión;
5. Mejorar la fiabilidad del sistema;
6. Tras aplicar este filtro, los motores ordinarios pueden reemplazar a los motores de frecuencia variable;
7. Buena supresión de interferencias electromagnéticas;
8. Dado que la salida del inversor contiene armónicos de alta frecuencia, aumenta la pérdida del cable de alimentación y del motor; al mismo tiempo, un dv/dt extremadamente alto causará interferencia de radiación de varios MHz; si el motor requiere transmisión a larga distancia (el cable del motor excede 50 metros), el voltaje terminal del motor se superpone debido a la reflexión de ondas viajeras, lo que daña el aislamiento del motor e incluso provoca la ruptura del cable;
9. Para la corriente armónica, el componente armónico puede reducirse modificando el método de modulación, pero no puede eliminarse por completo. Para la interferencia de radiofrecuencia causada por dv/dt, puede instalarse un filtro electromagnético dv/dt, pero solo es efectivo para una cierta longitud de cable, no es adecuado para cualquier longitud de cable;
10. Una forma efectiva de resolver los problemas anteriores es instalar un filtro de onda sinusoidal en el lado de salida del inversor para filtrar la onda modulada SPWM en una forma de onda de voltaje similar a una onda sinusoidal. El filtro de onda sinusoidal está compuesto por un reactor de salida de alta frecuencia y un bucle RC, junto con reactores de modo común. Puede suprimir eficazmente la pérdida de alta frecuencia y la interferencia de radiofrecuencia dv/dt, y extender el cable entre el motor y el inversor hasta 500 metros, o incluso 2 kilómetros.

Campos de aplicación del filtro de onda sinusoidal:
Equipos de ventilación, transportadores, bombas, energía eólica
Equipos de calefacción, ventilación y aire acondicionado, compresores
Ascensores, grúas, energía eólica, SAI, sistemas de alimentación ininterrumpida
Cableado relativamente largo entre el motor y el variador
Variador de motor conectado a múltiples motores en paralelo
Aplicación de media tensión (implementado antes del transformador elevador)
