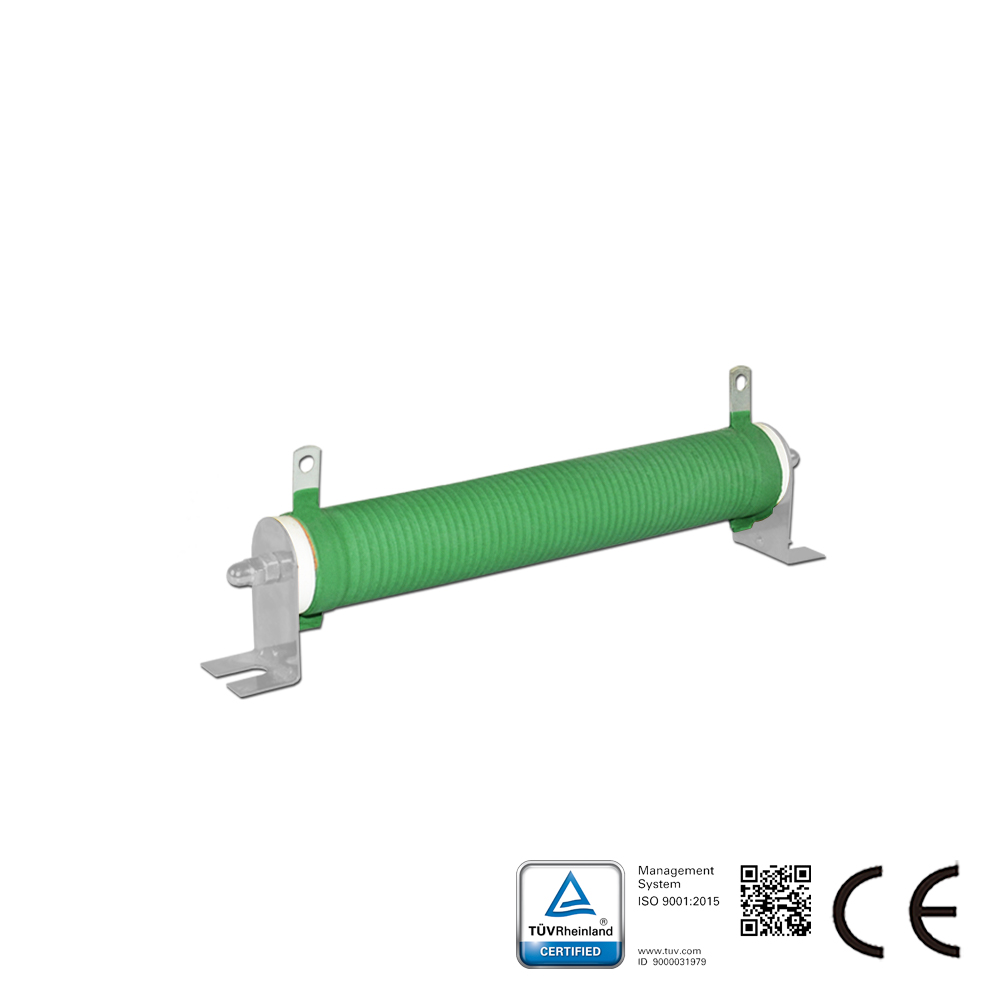

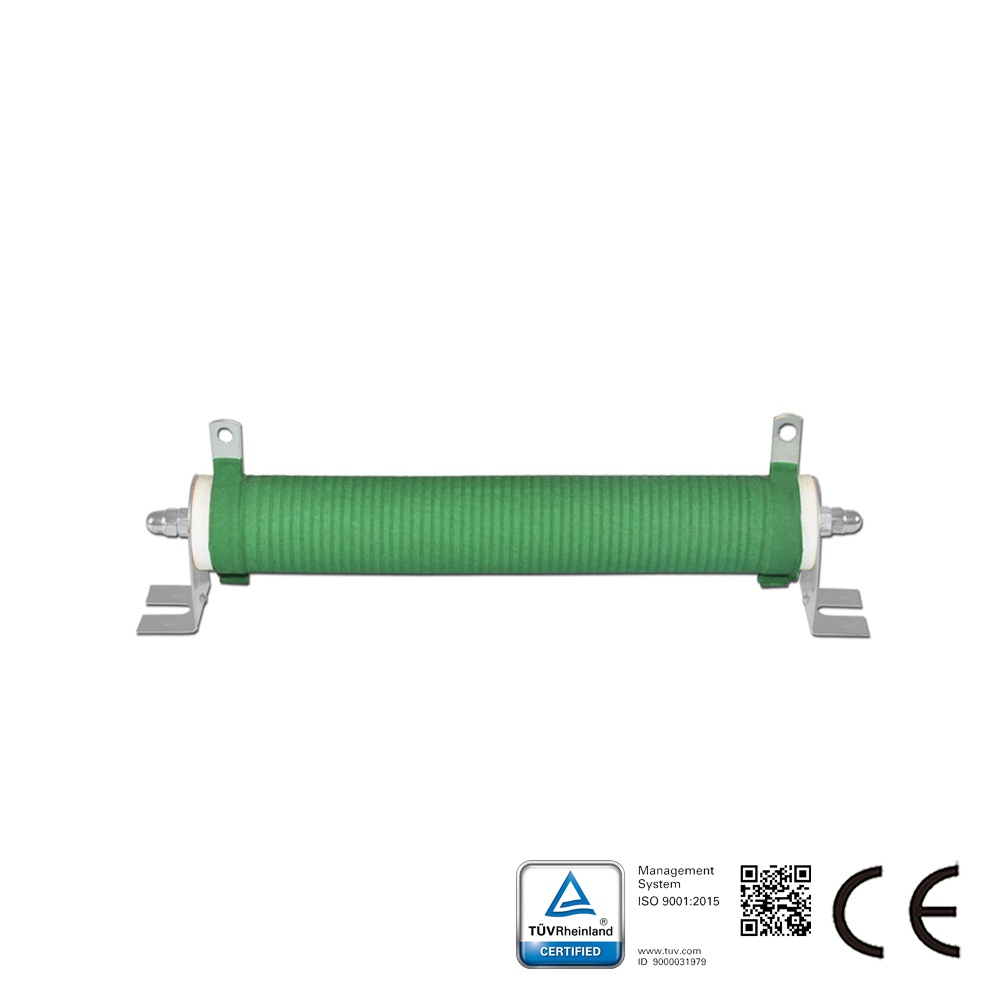

Descripción de la resistencia de frenado bobinada:

Las resistencias de frenado bobinadas pueden ser adecuadas para aplicaciones exigentes. Dos extensiones terminales se fijan en ambos extremos de un tubo cerámico, sobre cuya superficie se enrolla un alambre resistivo de aleación con forma de onda y se aplica un revestimiento resistente a altas temperaturas e ignífugo. El tubo cerámico puede funcionar tanto como soporte del alambre resistivo como disipador de calor.

Características principales de la resistencia de frenado bobinada:
1. Alta estabilidad a largo plazo;
2. Opciones de tipo no inductivo o inductivo;
3. Alto voltaje de operación (hasta 1,2 kV) y altas potencias nominales (hasta 15 kW);
4. Terminales aptos para soldadura o conexión por tornillo.

Características de esta serie:
1. Potencia nominal: 50 W – 15 kW, basada en clasificación en aire libre a 25 °C;
2. Valores de resistencia: desde 1 Ω hasta 10 kΩ (hasta 100 kΩ bajo pedido);
3. Coeficientes de temperatura: 25, 50 y 100 ppm/°C o según requerimiento;
4. Temperatura de operación: -55 °C a +225 °C;
5. Resistencia de aislamiento: >1000 MΩ (500 V, 25 °C, 75% humedad relativa);
6. Rigidez dieléctrica: >3,0 kV, 50 Hz, 1 min (25 °C, 75% humedad relativa);
7. Protección IP: IP00, IP20 o según requerimiento;
8. Material del elemento: OCR25AL5/CrAlFe/CrNi/CuNi;
9. Material de los terminales: Caps de latón (disponibles terminales de oreja);
10. Encapsulado: Revestimiento conformado de silicona.

Aplicación de la resistencia de frenado bobinada:
1. Pruebas de carga simulada, carga y descarga de capacitores;
2. Control automático, frenado por disipación de energía de inversores;
3. Sistemas de grúas, diversas aplicaciones en acerías y tránsito, conexión a tierra del neutro;
4. Filtro, uso general en maquinaria eléctrica, disponible mediante distribución.
