Solución armónica para ventilador EC

Los ventiladores EC se utilizan ampliamente en centros de datos, sistemas HVAC y refrigeración industrial debido a su alta eficiencia, bajo nivel de ruido y control inteligente de velocidad. Sin embargo, sus accionamientos electrónicos de potencia generan corrientes armónicas que pueden afectar la calidad de la energía y la estabilidad del sistema. Los filtros de armónicos dedicados para ventiladores EC utilizan tecnología de filtrado pasivo LC para reducir los armónicos, mejorar el factor de potencia y aumentar la fiabilidad del suministro eléctrico.

Resumen de la solución Problemas de armónicos Qué es Principio de funcionamiento Características Ventajas Sistema de pruebas Aplicaciones Conclusión Productos relacionados Casos relacionados Artículos relacionados

Descripción general de los ventiladores EC y los armónicos

Los ventiladores EC, gracias a sus ventajas de alta eficiencia, bajo nivel de ruido y regulación inteligente de la velocidad, se utilizan ampliamente en centros de datos, sistemas HVAC y refrigeración industrial. Sin embargo, debido al uso de tecnología de accionamiento electrónico de potencia, generan ciertas corrientes armónicas durante su funcionamiento, lo que puede provocar un deterioro de la calidad de la energía, sobrecalentamiento de los equipos, reducción del factor de potencia y aumento de las pérdidas del sistema. Con la tendencia hacia aplicaciones a gran escala y centralizadas, la mitigación de armónicos para los ventiladores EC se ha convertido en un aspecto crucial para garantizar la estabilidad del suministro eléctrico y mejorar la eficiencia operativa del sistema.

Consulta de producto o solución

Problemas de armónicos

Los armónicos afectan la eficiencia, la fiabilidad de los equipos y los costes operativos, generando pérdidas invisibles en los sistemas eléctricos.

1

Mayores pérdidas del sistema y sobrecalentamiento/desclasificación de equipos

Las corrientes armónicas generan pérdidas adicionales en transformadores, cables y equipos de distribución, lo que provoca calentamiento, reducción de la capacidad y menor eficiencia general del sistema.
2

Impacto en la fiabilidad de los ventiladores EC

Los armónicos y la distorsión de tensión pueden afectar la estabilidad de los módulos de accionamiento de ventiladores EC, aumentar el estrés térmico en los dispositivos de potencia, acelerar el envejecimiento del equipo y acortar la vida útil.
3

Anomalías del suministro eléctrico y tiempo de inactividad no planificado

Los armónicos pueden provocar fallos en los dispositivos de protección y un funcionamiento anómalo de los equipos eléctricos, aumentando el riesgo de paradas de equipos críticos.
4

Factor de potencia reducido y costos operativos aumentados

Los armónicos aumentan la corriente reactiva en el sistema, reducen el factor de potencia, resultan en facturas de electricidad más altas y pueden aumentar los requisitos de capacidad para UPS, transformadores y otros equipos.

¿Qué es un filtro armónico pasivo para ventiladores EC?

El filtro armónico para ventiladores EC es un dispositivo de filtrado diseñado para mejorar la calidad de la energía eléctrica en sistemas de ventiladores de conmutación electrónica (EC). Está compuesto principalmente por componentes pasivos como inductores, condensadores y resistencias. A través de una red de filtrado diseñada de manera óptima, proporciona una ruta de baja impedancia para los armónicos característicos generados por los accionamientos electrónicos de potencia de los ventiladores EC, reduciendo eficazmente las corrientes armónicas, mejorando el factor de potencia del sistema y minimizando las pérdidas de línea y el calentamiento de los equipos. El filtro armónico para ventiladores EC puede mejorar la estabilidad del sistema de suministro eléctrico y cumplir con los requisitos de calidad de energía en diversos escenarios de aplicación.

Descubra nuestros productos

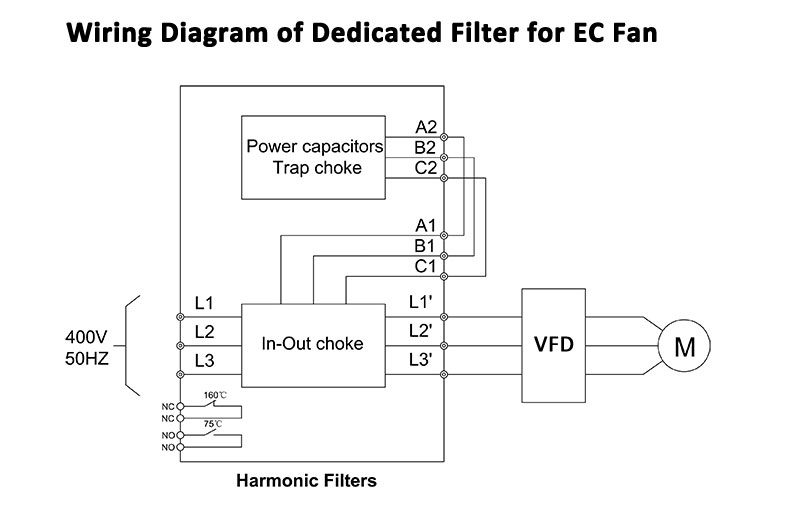

Principio técnico del filtro dedicado Sikes para ventiladores EC

El filtro dedicado de Sikes para ventiladores EC emplea tecnología de filtrado pasivo LC, formando una red de filtrado de armónicos mediante reactores de línea/carga y condensadores de potencia. Cuando el ventilador EC está en funcionamiento, las corrientes armónicas generadas por el rectificador interno y la unidad de accionamiento electrónico de potencia entran en el sistema de filtrado. El filtro proporciona entonces una ruta de derivación de baja impedancia para los armónicos en frecuencias específicas, permitiendo que las corrientes armónicas circulen dentro de la rama del filtro y reduciendo así los componentes armónicos inyectados en la red eléctrica. Al mismo tiempo, los componentes de condensadores en el filtro proporcionan una cantidad adecuada de compensación de potencia reactiva, trabajando en coordinación con los reactores para mejorar el factor de potencia del sistema, reducir las corrientes de línea y minimizar las pérdidas por calentamiento del equipo. Mediante un diseño optimizado de los parámetros del filtro, se puede mejorar eficazmente la forma de onda de la corriente, reducir el THDi (distorsión armónica total de corriente) y aumentar la estabilidad del sistema de suministro eléctrico. Esta solución consta de componentes pasivos, presenta una estructura simple y alta fiabilidad, sin necesidad de control complejo o puesta en marcha de software. Es adecuada para sistemas de ventiladores EC con características de carga relativamente estables y puede mitigar eficazmente el impacto de las interferencias armónicas en aplicaciones críticas como centros de datos, sistemas de ventilación de edificios y equipos de refrigeración industrial.

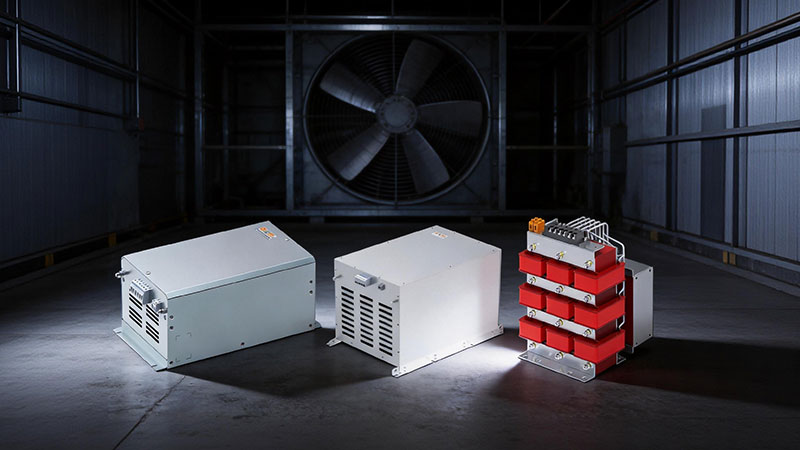

Características del filtro de armónicos dedicado Sikes para ventiladores EC

Suprime los armónicos desde la fuente, mejora la eficiencia y la fiabilidad, y reduce las pérdidas de los equipos y los costes adicionales

Distorsión armónica ultrabaja

THDi < 5%, suprime eficazmente las corrientes armónicas generadas por los ventiladores EC y mejora la calidad de la energía de la red.
Corrección del alto factor de potencia

Factor de potencia de hasta el 99%, reducción de pérdidas de potencia reactiva y mejora de la eficiencia del suministro eléctrico.
Diseño de alta densidad de potencia

Mediante el uso de componentes de alto rendimiento, con una capacidad de corrección de potencia por unidad superior a 6,3 kW, se logra un diseño compacto y eficiente.
Excelente calidad de tensión

Proporcionar un entorno de alimentación estable y limpio, garantizando el funcionamiento fiable de equipos sensibles como servidores y sistemas de control.
Garantía de funcionamiento de alta fiabilidad

Minimizar las interferencias en los equipos, las paradas anormales y los riesgos operativos causados por los armónicos, garantizando el funcionamiento continuo y estable de los sistemas de refrigeración.
Funcionamiento de ahorro de energía y respetuoso con el medio ambiente

Reducción de pérdidas del sistema, mejora de la eficiencia energética y logro de una operación de bajo ruido, rentable y económica.

Ventajas del filtro de armónicos dedicado Sikes para ventiladores EC

Admite la reducción centralizada de armónicos, un amplio rango de carga, compatibilidad con múltiples marcas y verificación mediante pruebas independientes

Ajuste flexible de capacidad para múltiples ventiladores EC

La capacidad de una sola unidad de filtro se puede adaptar de manera flexible al número de ventiladores conectados, admitiendo hasta 10 ventiladores EC por filtro. Esto satisface las necesidades de supresión armónica centralizada, ofreciendo al mismo tiempo alta rentabilidad y ahorro de espacio.
Reducción eficiente de armónicos y mejora del factor de potencia

En condiciones nominales, el THDi puede mantenerse por debajo del 5%; al 50% de carga, el THDi es aproximadamente del 6%. El factor de potencia puede alcanzar hasta el 99%, reduciendo eficazmente las pérdidas de línea y el calentamiento de los equipos.
Funcionamiento estable en un amplio rango de carga

Capaz de operar con cargas del 1% al 100%, el filtro reduce eficazmente las fluctuaciones armónicas, las falsas alarmas y los riesgos de resonancia del sistema, mejorando así la estabilidad de los sistemas de refrigeración y ventilación.

Compatibilidad con las principales marcas de ventiladores EC

Compatible con marcas líderes como EBM, ZIEHL-ABEGG y Fans-tech, lo que facilita la integración de sistemas en diversos escenarios de aplicación.
Mejora de la calidad de la energía y reducción de los costos operativos

Minimiza las pérdidas de energía y térmicas causadas por la distorsión de la corriente, mitiga los impactos armónicos en centros de datos, equipos de precisión, transformadores y redes de distribución, y aumenta la fiabilidad general del suministro.
Solución de filtrado pasivo rentable

Fabricado con componentes pasivos (inductores, condensadores, resistencias) en una estructura simple y altamente confiable, adecuado para la supresión de armónicos en sistemas de ventiladores EC con cargas relativamente estables.

Verificado por un sistema de prueba dedicado

Utilizando el banco de pruebas de ventiladores EC de desarrollo propio de Sikes, que cubre diferentes cantidades de ventiladores y rangos de carga, el rendimiento real del filtro y la eficacia de la supresión de armónicos se validan rigurosamente en condiciones reales.

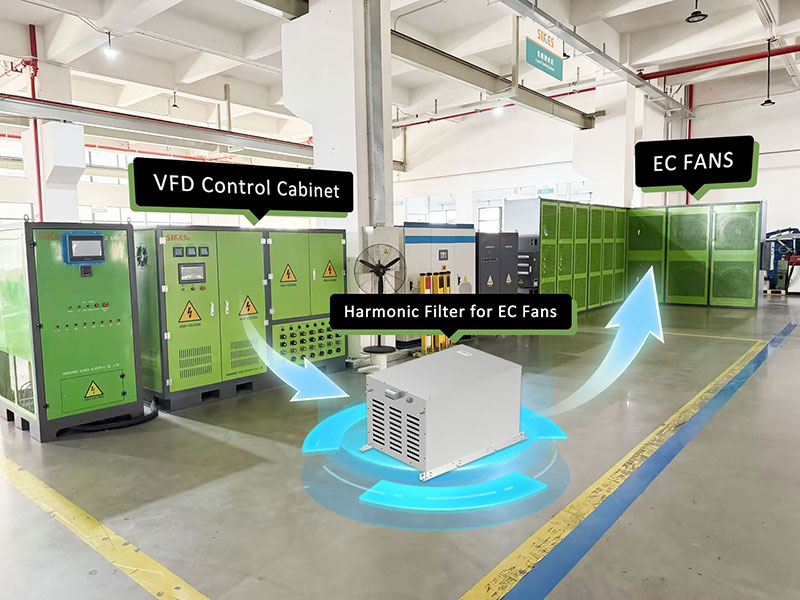

Sistema de prueba Sikes para filtros de armónicos de ventiladores EC

Para verificar el rendimiento de filtrado y la compatibilidad del sistema de los filtros armónicos para ventiladores EC, Sikes ha establecido un banco de pruebas dedicado para probar y analizar el rendimiento eléctrico del filtro en diversas condiciones de funcionamiento.

El sistema de pruebas simula el entorno de trabajo real de los ventiladores EC y recopila parámetros clave como formas de onda de corriente, contenido armónico, factor de potencia y estado operativo antes y después del filtrado. Estos datos se utilizan para evaluar la eficacia del filtro en la supresión de armónicos, la mejora de la calidad de la energía y el aumento de la estabilidad del sistema.

A través de las pruebas, se puede verificar el rendimiento operativo del filtro en diferentes condiciones de carga, proporcionando soporte de datos para el diseño de parámetros del producto, la optimización del rendimiento y las aplicaciones de ingeniería prácticas.

Aplicaciones

Adecuado para aplicaciones de reducción de armónicos en ventiladores EC en centros de datos, sistemas HVAC, refrigeración industrial y otros escenarios

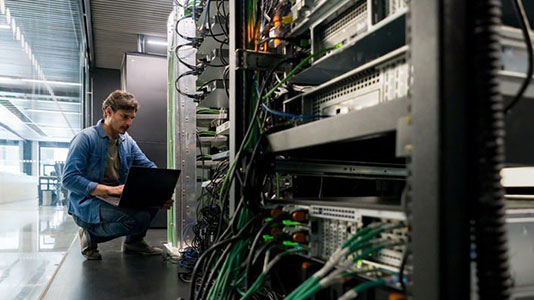

Centros de datos y salas de servidores

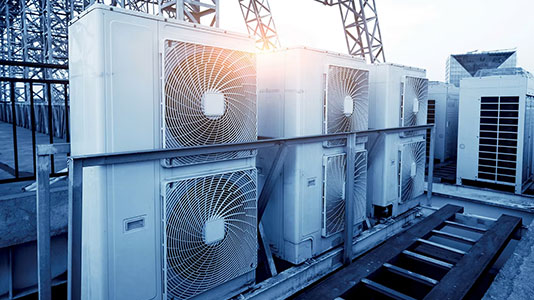

Sistemas HVAC (calefacción, ventilación y aire acondicionado)

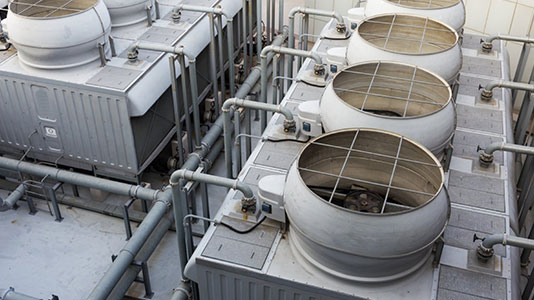

Sistemas industriales de refrigeración y ventilación

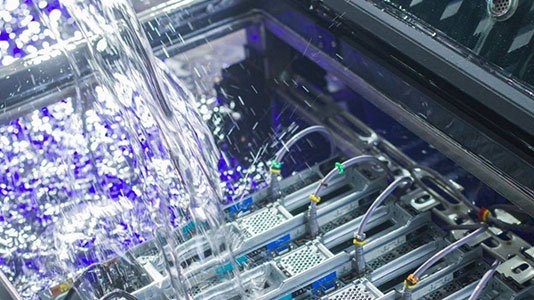

Sistemas de refrigeración líquida y equipos de disipación térmica de alta densidad

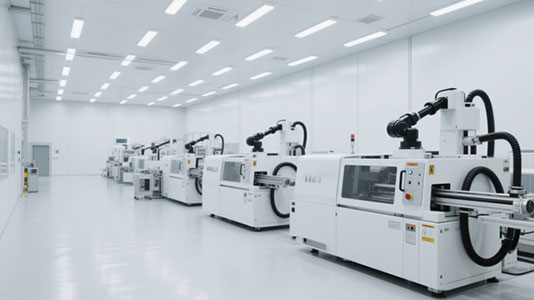

Salas limpias y entornos de fabricación de precisión
Edificios comerciales y edificios inteligentes

Conclusión

Con la creciente adopción de ventiladores EC en centros de datos, sistemas HVAC, refrigeración industrial y otros campos, los problemas de corriente armónica derivados de sus características de accionamiento electrónico de potencia han atraído una atención creciente. Los armónicos pueden provocar distorsión de la forma de onda de la corriente, reducción del factor de potencia, aumento del calentamiento de los equipos y degradación de la estabilidad del sistema de suministro eléctrico. En respuesta a las características operativas de los ventiladores EC, el filtro dedicado de Sikes para ventiladores EC utiliza tecnología de filtrado pasivo LC, formando una red de filtrado con inductores, condensadores y otros componentes para suprimir los armónicos característicos generados por los ventiladores y mejorar la calidad general de la energía. Esta solución presenta una estructura simple y alta fiabilidad, lo que la hace adecuada para aplicaciones de ventiladores EC con cargas relativamente estables. Ayuda a mitigar los impactos armónicos y mejora la estabilidad operativa del sistema de suministro eléctrico.
