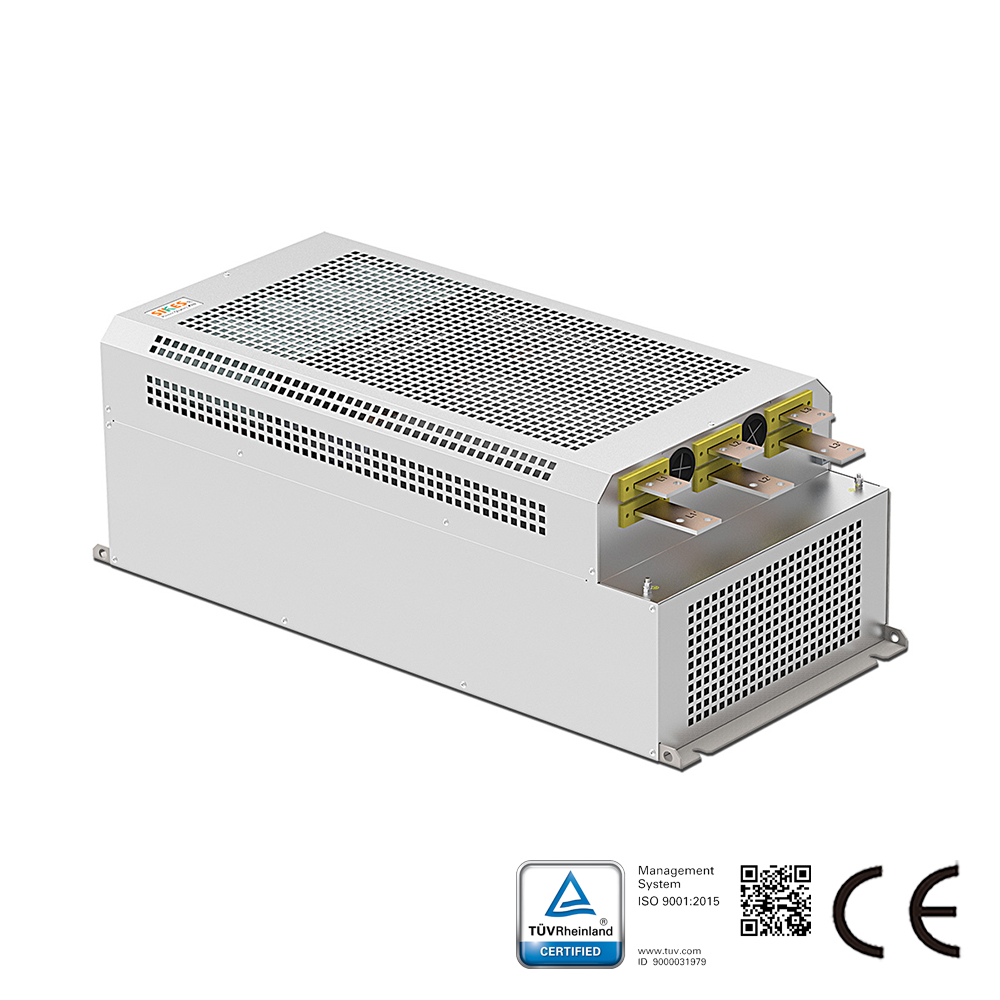

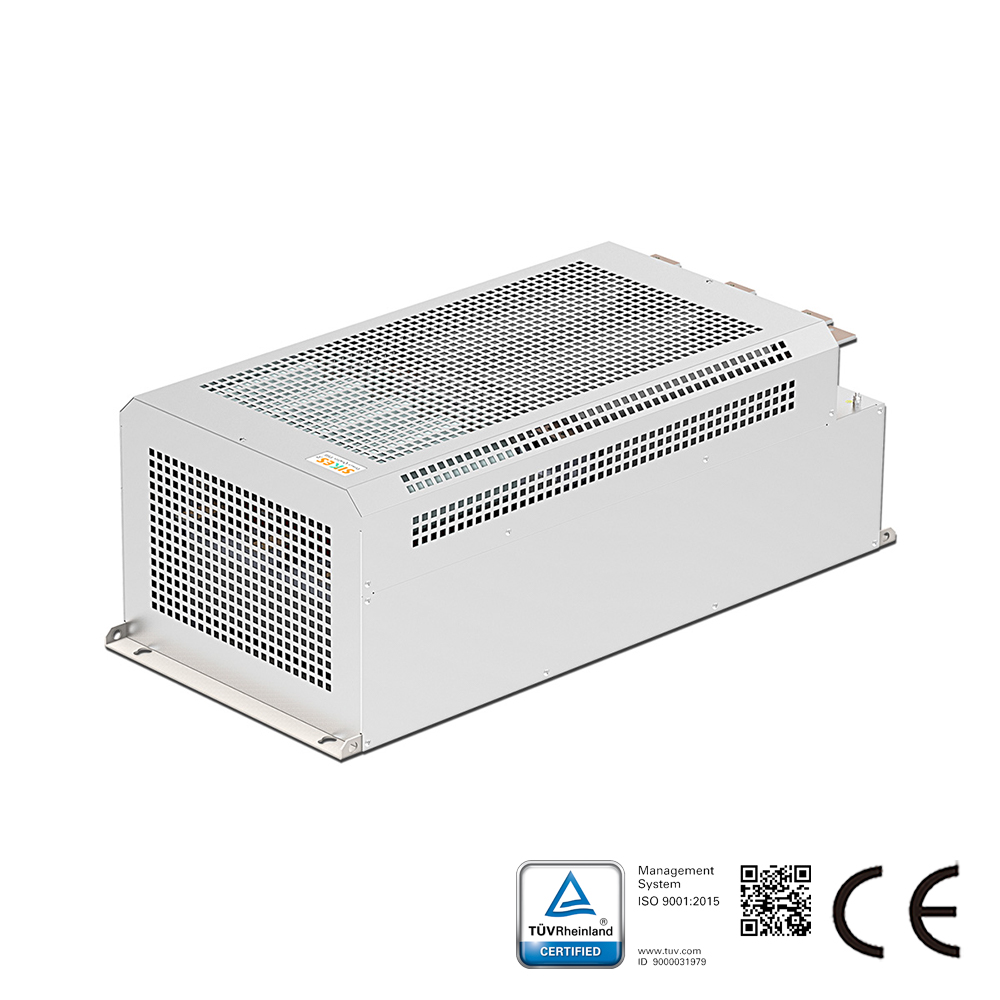

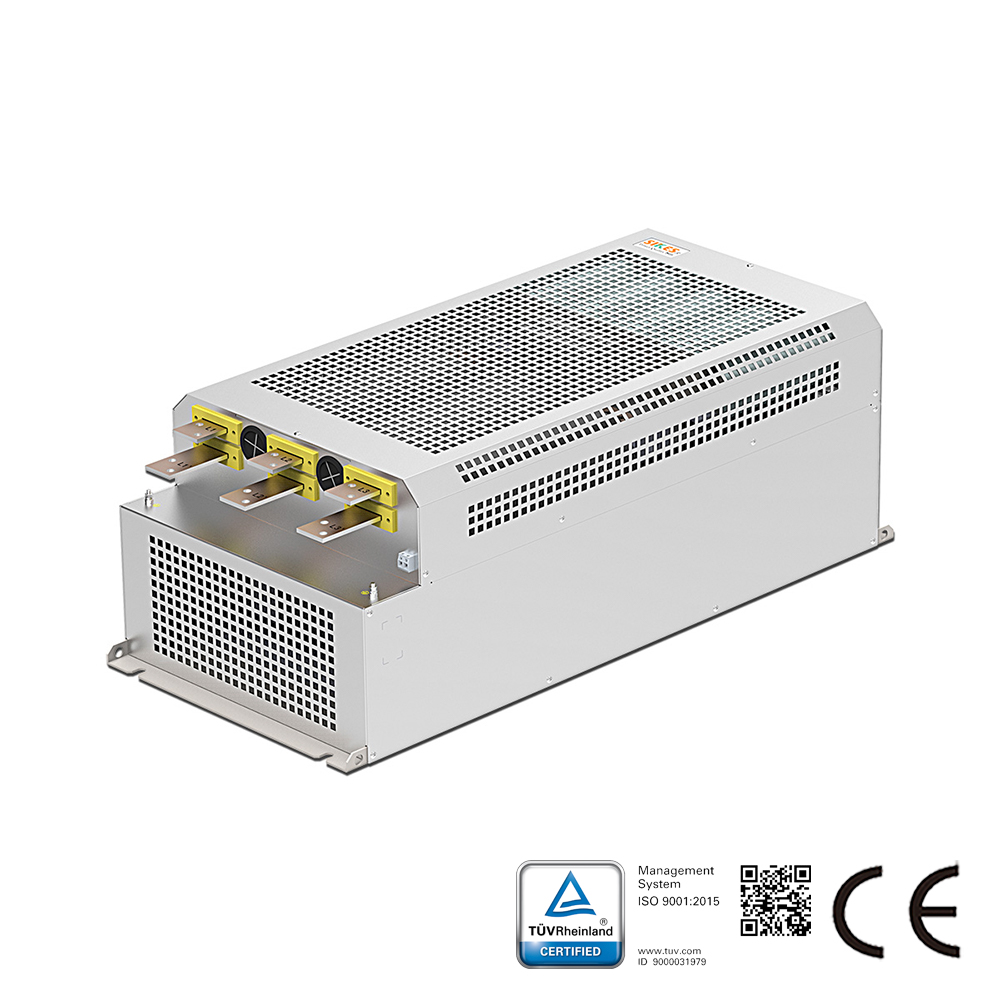

Los filtros pasivos de armónicos SIKES de la serie PIHF están diseñados para ser compatibles con los variadores de CA de baja tensión de ABB, ACS510, ACx550, ACx580 y ACS880 en todo su rango de potencia.

Optimización del rendimiento armónico

El filtro de armónicos PIHF es una solución armónica rentable. En comparación con los filtros trampa de armónicos tradicionales, el PIHF ofrece una huella más pequeña y una mayor reducción de armónicos.

Cuando se conecta delante de un variador de baja tensión de ABB, la distorsión de corriente armónica inyectada de nuevo a la red se reduce a un 10% de distorsión armónica total de corriente a plena carga. (Requisitos del sistema: THVD < 2%, desequilibrio de tensión de línea < 1%)

Con una eficiencia >98%, los filtros pasivos de armónicos PIHF ofrecen soluciones armónicas rentables y muy robustas, específicamente para los variadores de baja tensión de ABB (ACS510, ACx550, ACx580, ACS880 en todo su rango de potencia).

Como opciones independientes, los filtros de armónicos avanzados cuentan con una carcasa compacta que se integra fácilmente en el espacio existente del cuadro. Esto los hace muy adecuados para aplicaciones de modernización con ajustes limitados del convertidor de frecuencia.

Especificaciones
Tensión de línea: 380-415 VCA (50 Hz);
Grado de protección de la envolvente: IP00;
Corriente de sobrecarga: 160% durante 60 segundos;
Eficiencia > 0,98
Factor de potencia real
0,85 @ 50% de carga;
0,99 @ 100% de carga.
Temperatura ambiente: -13º~113º F (-25º~45ºC) sin reducción de capacidad.
Características y ventajas:
Diseñado para un rendimiento compatible con el Convertidor de Baja Tensión de ABB;
Arranque fácil de usar; sin necesidad de ajustes;
No requiere mantenimiento rutinario;
Diseñado para cumplir con las directrices de límite de distorsión de corriente de:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
