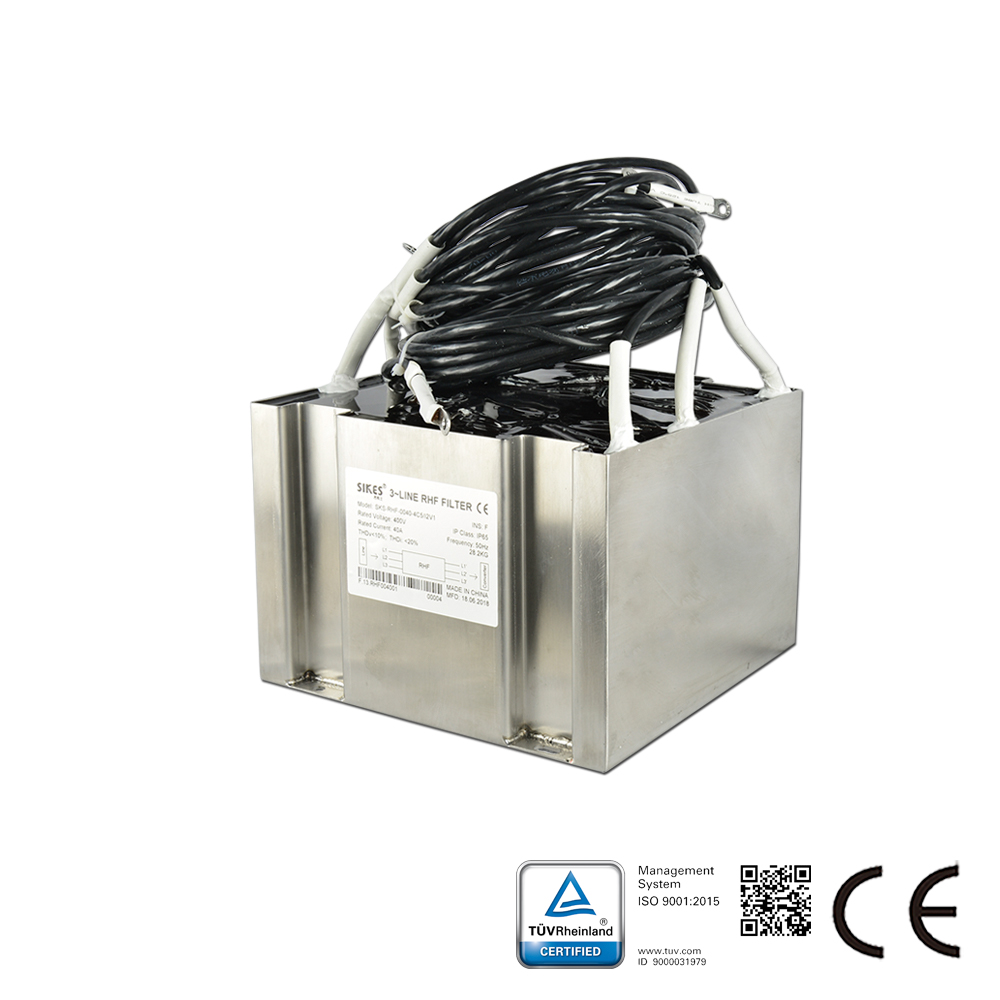

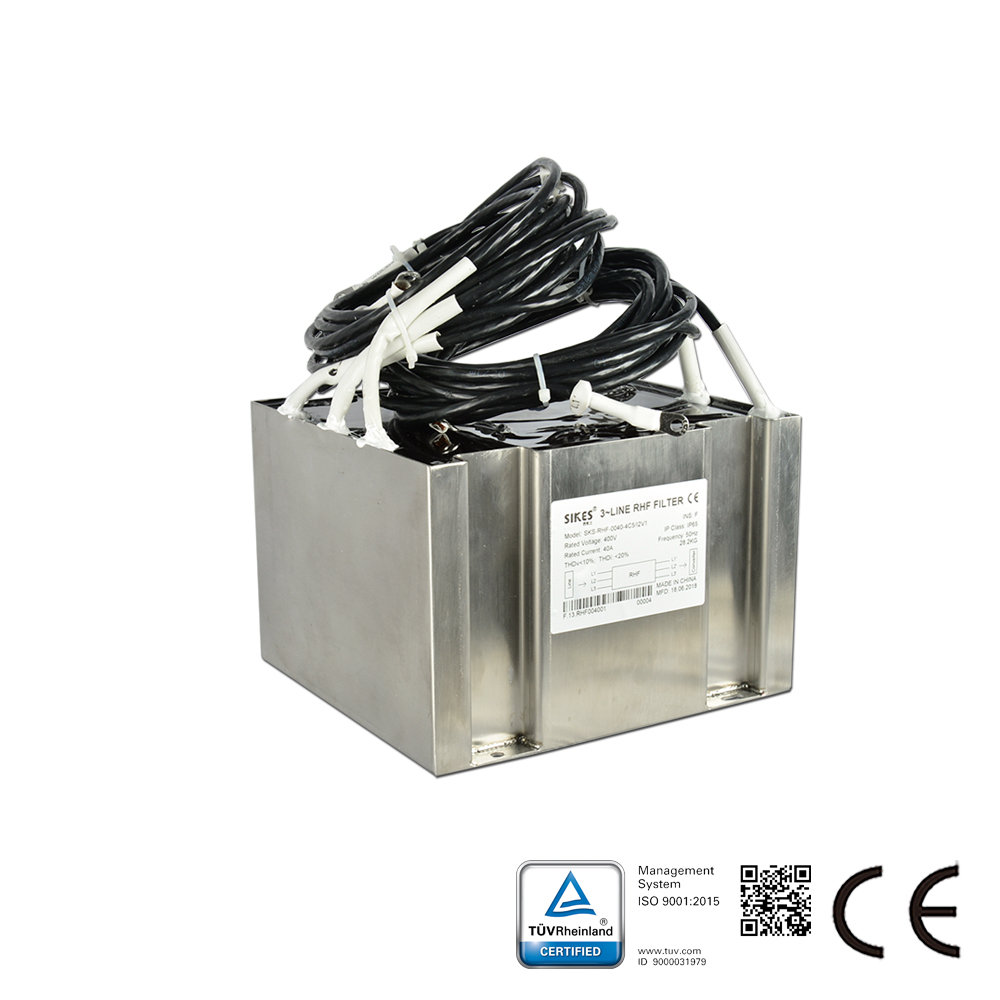

Filtro de Armónicos para Ferrocarril y Transporte, Corriente Nominal 40A IP65

Modelo: SKS-RHF-0040-4C5/12

Descripción del Filtro de Armónicos: El filtro de armónicos pasivo de Sikes está diseñado para prácticamente cualquier tipo de aplicación electrónica con rectificadores de entrada de seis pulsos. El filtro puede reducir eficazmente la distorsión de corriente armónica hasta el nivel requerido. Aplicación típica: fuentes de alimentación trifásicas no lineales donde el riesgo potencial es alto debido a la sobrecarga térmica y eléctrica causada por las corrientes armónicas. (THDi <5% bajo petición)

Consulta de producto o solución

Chat en vivo

Compartir en:

Especificaciones

Corriente	CA
Clase de Protección IP	IP65
Rango de Corriente Nominal (A)	40
Rango de Tensión Nominal (V)	400
Fases	Trifásico
Frecuencia de Conmutación	Bajo consulta
THDi	<10%
THDv	<20%
Tipo de óptica	Pasiva

Detalles del producto

Descripción del Filtro de Armónicos:

El filtro de armónicos pasivo de Sikes está diseñado para prácticamente cualquier tipo de aplicación electrónica con rectificadores de entrada de seis pulsos. El filtro puede reducir eficazmente la distorsión de corriente armónica hasta el nivel requerido.
Aplicación típica: fuentes de alimentación trifásicas no lineales donde el riesgo potencial es alto debido a la sobrecarga térmica y eléctrica causada por las corrientes armónicas.
(THDi <5% bajo petición)

Características

Características del Producto del Filtro Armónico:
El filtro más compacto con THDi<10%(5%);
Diseño de instalación rápida y puesta en servicio sencilla;
Filtro armónico pasivo rentable;
Ayuda a cumplir con estándares internacionales de calidad de energía.

Características Técnicas del Filtro Armónico:
Tensión de operación nominal: 3*380 a 500 VAC ±10%;
Frecuencia de operación: 50 Hz (60 Hz bajo solicitud);
THDi<10% o <5% (requisitos del sistema: TDHv<2%, desequilibrio de tensión de línea <1%);
Potencia nominal: 3.7 kW a 630 kW;
Eficiencia: 98% a 99% @ tensión de línea nominal;
Sobrecarga: 1.6X corriente nominal durante 1 min, una vez por hora;
Temperatura ambiente: -25 a +40 ℃;
Protección: IP30 (IP40/IP65 bajo solicitud), Interior: IP20;
Refrigeración: Aire forzado interno;
El filtro armónico pasivo de Sikes es su elección ideal, además de los filtros Schaffner y MTE.

Aplicaciones

Aplicaciones del Filtro de Armónicos:
Ferrocarril y Transporte;
Cargadores Rápidos de CC;
Instalaciones de HVAC;
Aplicaciones de Ventiladores y Bombas;
Automatización Industrial y Equipos Robóticos;
Accionamientos de Motores CA y CC e Inversores de Frecuencia;
Equipos con Rectificador de Frente de Seis Pulsos.
