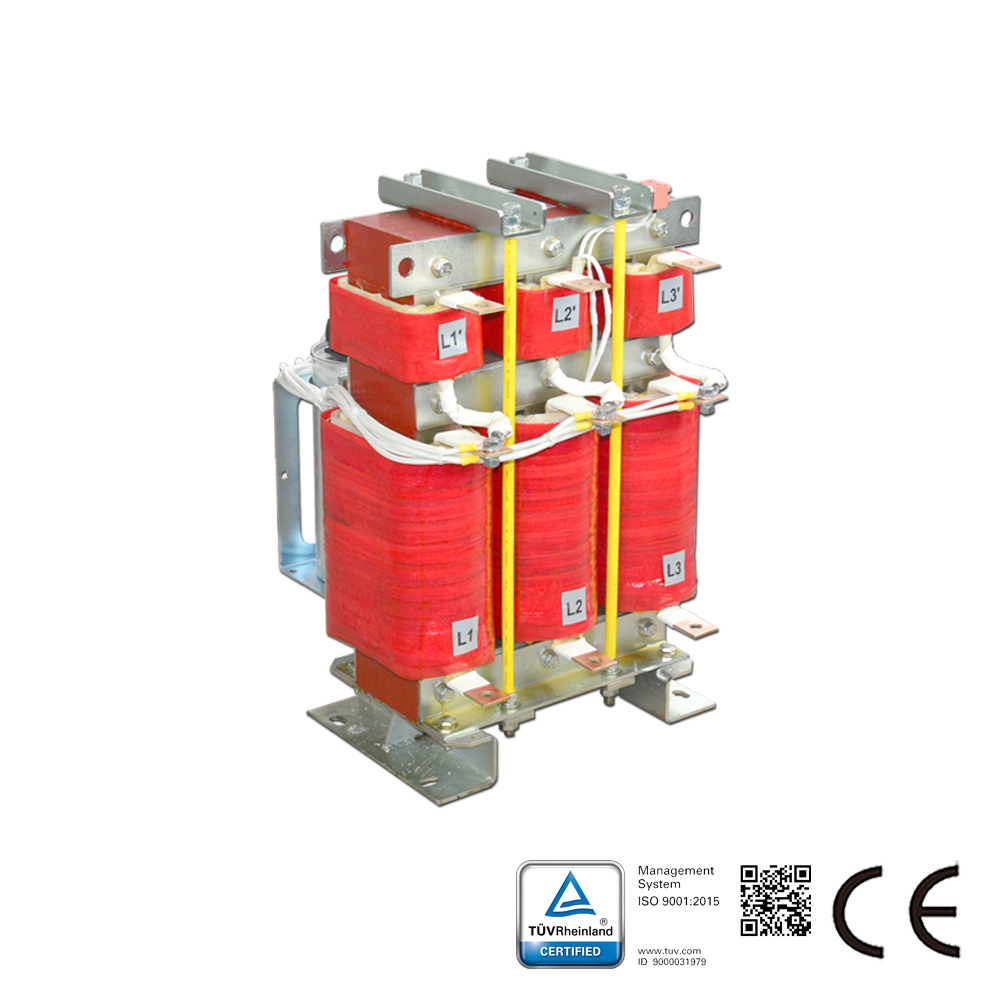

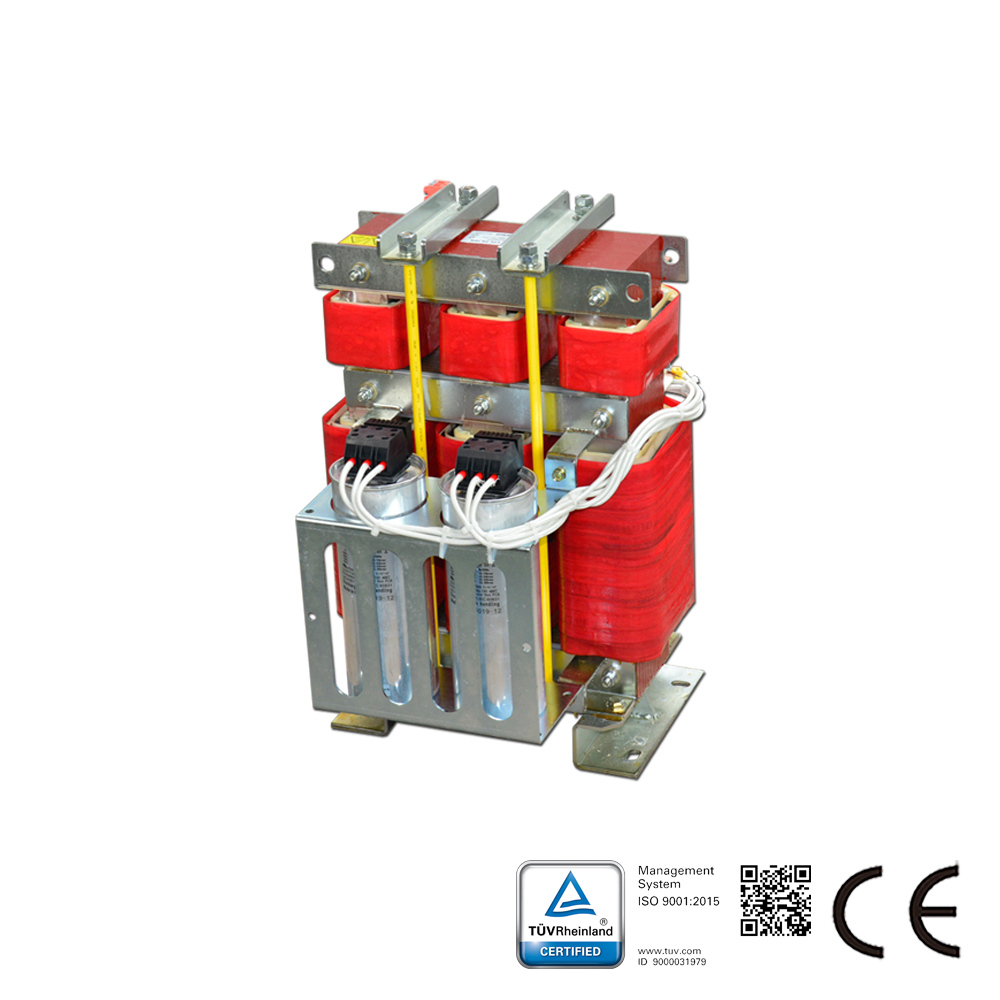

Descripción del filtro LCL:

El filtro LCL está diseñado para resolver el problema de la tensión armónica en la conexión a la red, convirtiendo la forma de onda de tensión PWM en una onda sinusoidal pura, reduciendo la distorsión en la red eléctrica y asegurando el correcto funcionamiento de todo el sistema. El filtro LCL también limita las armónicas de corriente.

Características del filtro LCL:
Mejora de la calidad de la energía para el convertidor de alimentación activa (AIC)
Alta atenuación de la frecuencia de pulsación hacia el lado de la red
Resistencias de amortiguación integradas para suprimir la oscilación de corriente
Grado de protección: IP00
Posibilidad de modificaciones según requisitos específicos del cliente
Diseño conforme a la certificación CE

Datos técnicos y condiciones de medición del filtro LCL:
Tensión nominal: 400 V CA (50/60 Hz)
Corriente nominal: Referida a temperatura nominal de 50 °C1)
Tensión de ensayo: 2240 V CC, 2 s (línea/línea), 2720 V CC, 2 s (líneas/carcasa)
Capacidad de sobrecarga: 1,5 x corriente nominal durante 3 minutos por hora
Frecuencia portadora del convertidor de alimentación activa (AIC)/inversor de frecuencia: 2 kHz … 8 kHz
Frecuencia del motor: 0 Hz … 100 Hz
Longitud del cable del motor: inferior a 150 m
Ruido: aprox. 72 dB
Categoría climática (IEC 60068-1): 25/100/21

Bornes:
Bornes con protección contra contactos directos (16 A a 66 A)
Barras colectoras para reactancias del AIC y reactancias de línea (100 A a 400 A)

Aplicación del filtro LCL: Convertidor de Alimentación Activa (AIC), Variador de Frecuencia de Cuadrantes, aplicaciones de energía solar fotovoltaica y otras energías renovables que requieren convertidores de tipo red.
