Definición de Armónico

Debido a la existencia de cargas no lineales, las formas de onda de corriente y voltaje en la red eléctrica se distorsionan, convirtiéndose en ondas no sinusoidales. Mediante la descomposición de la onda no sinusoidal en series de Fourier, el componente cuya frecuencia coincide con la frecuencia de la red se denomina fundamental. Los componentes con frecuencia superior a la frecuencia de la red se denominan armónicos.

Principio Fundamental del FAP

El filtro activo de potencia (FAP) se conecta en paralelo con la red eléctrica. Adoptando tecnología de conversión PWM, genera una corriente igual pero opuesta a los armónicos mediante la detección en tiempo real de los componentes armónicos y reactivos de la carga, los cuales son inyectados al sistema de suministro y distribución de energía, logrando así la función de suprimir los armónicos y realizar compensación dinámica de reactivos.

Características Fundamentales:

1. Seguimiento en Tiempo Real y Compensación Dinámica
Utiliza tecnología de detección basada en la teoría de potencia reactiva instantánea, realiza la detección en tiempo real de la corriente armónica y sigue automáticamente los cambios en los armónicos de la red mediante el seguimiento y control de la corriente instantánea. Presenta alta controlabilidad y rápida respuesta.
2. Característica de Filtrado Excelente
El rendimiento de filtrado no se ve afectado por la impedancia del sistema ni existe riesgo de resonancia.
3. Modo de Compensación Flexible
Una unidad cumple múltiples propósitos; es decir, puede filtrar la corriente armónica y compensar la potencia reactiva, mejorando así el factor de potencia.
4. Monitoreo Inteligente con DSP
El cálculo y detección de alta velocidad mediante DSP garantizan una detección precisa y un control de compensación efectivo de los armónicos, además de contar con funciones de monitoreo inteligente y diagnóstico automático de fallas. Posee interfaz de comunicación remota y permite el monitoreo en tiempo real a través de PC.
5. Diseño Avanzado de Conversión de Potencia
Emplea los últimos elementos de conmutación de alta frecuencia IGBT, y el circuito principal utiliza tecnología de conversión de corriente PWM trifásica, en puente y totalmente controlada, con características como tamaño reducido, alta eficiencia y gran fiabilidad. La avanzada tecnología de multiplexación permite la expansión de la capacidad de la unidad.
6. Diseño Modular Estandarizado
El circuito de potencia y el circuito de control adoptan estructuras modulares o de componentes, lo que incrementa la fiabilidad y mantenibilidad durante su uso, al tiempo que posibilita una producción estandarizada.

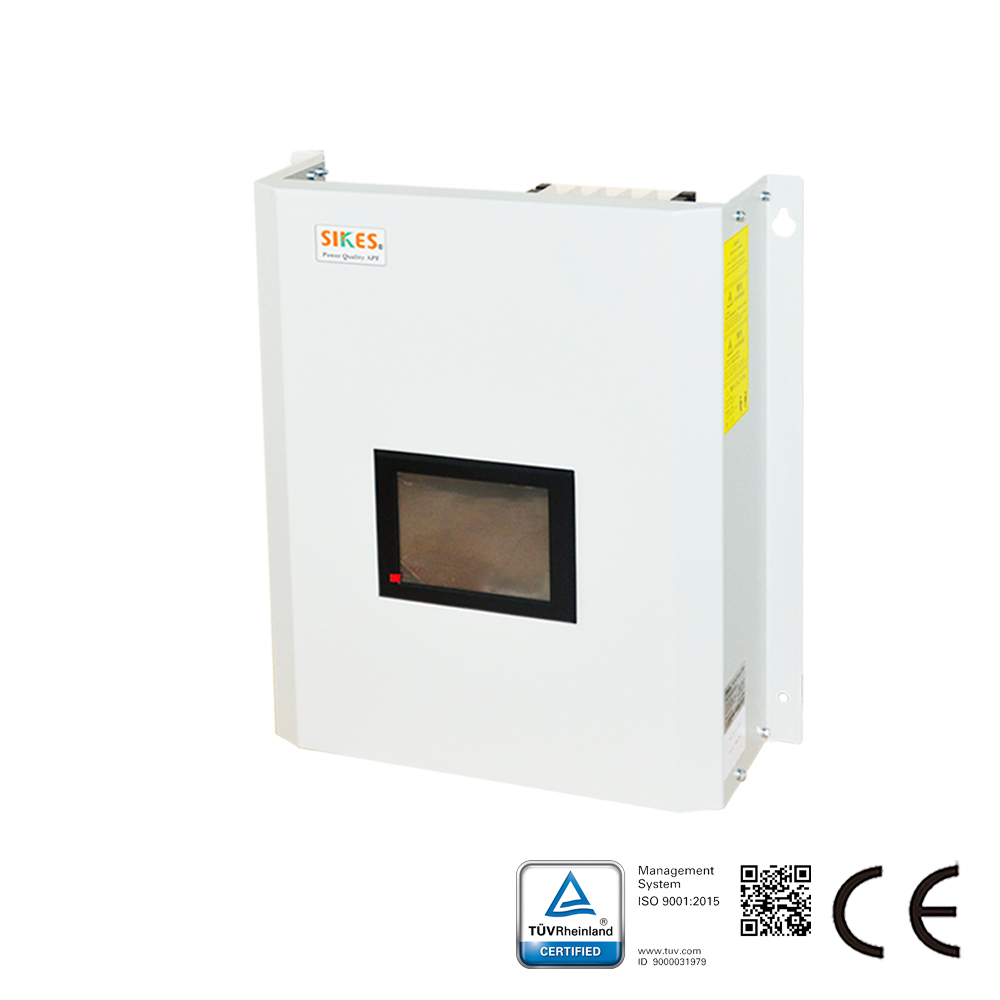

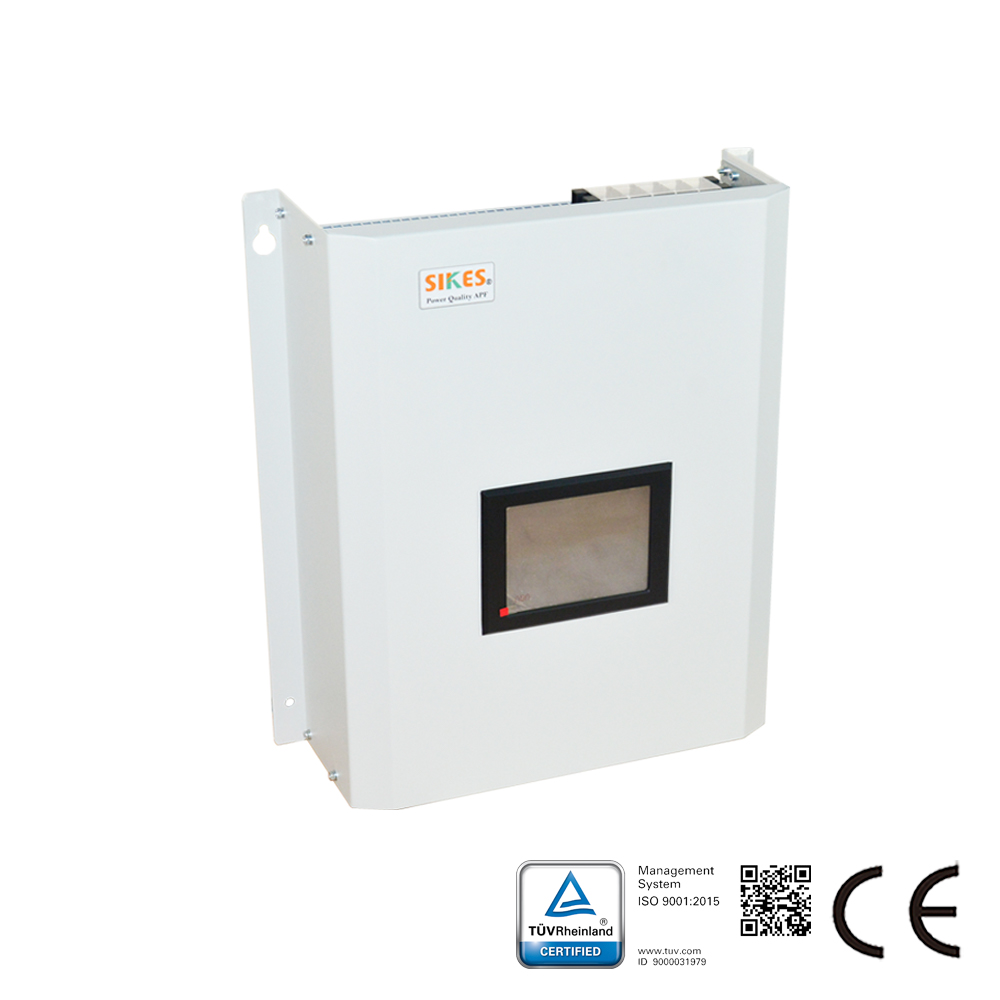

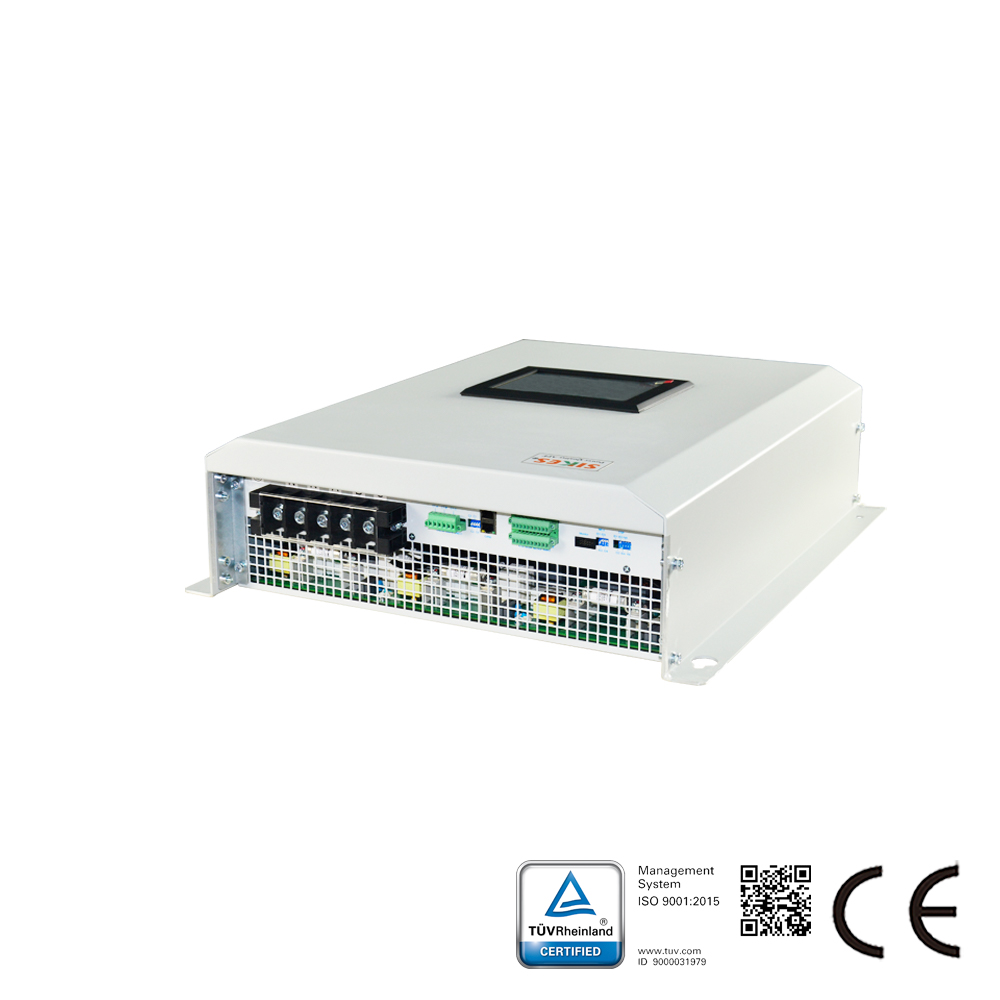

Características del Filtro Activo de Armónicos:
1. La combinación modular compacta se adapta perfectamente a centros de datos y otras salas de equipos con espacio limitado;
2. El modelo modular adopta el mismo concepto de diseño que el industrial, y su adaptabilidad ambiental es aún mayor;
3. El tiempo total de respuesta del APF Sikes es inferior a 2 milisegundos, compensando con precisión los armónicos para evitar sobrecompensación o subcompensación;
4. Puede compensar instantáneamente armónicos del 2º al 50º orden, abarcando un amplio rango;
5. El objetivo de compensación es ajustable, permitiendo cumplir los requisitos de mitigación de armónicos de la manera más rentable;
6. Con múltiples opciones funcionales, el nivel de protección de los modelos industriales puede alcanzar IP43;
7. El modelo industrial emplea una estructura tipo torre con alta adaptabilidad ambiental, adecuada para condiciones operativas adversas;
8. El modelo industrial cuenta con conducto de aire independiente y cámara de revestimiento para garantizar la operación estable del equipo.
