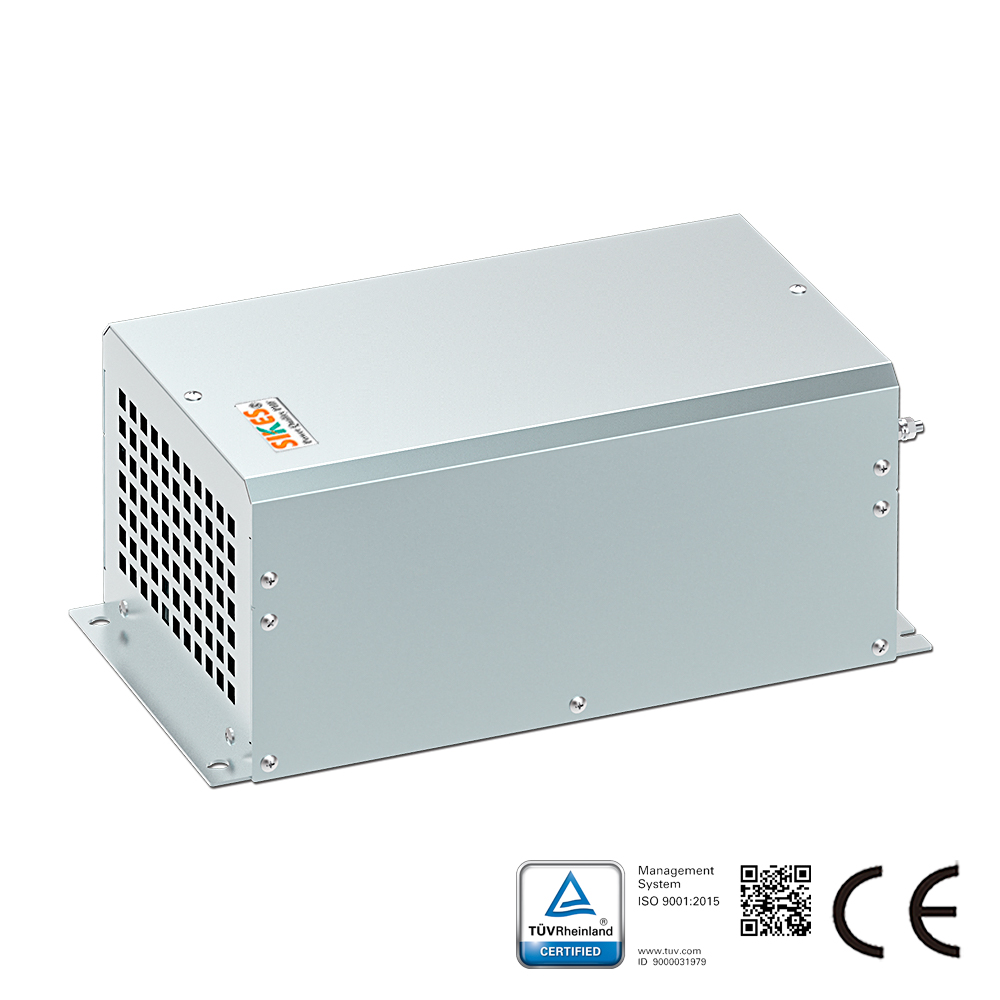

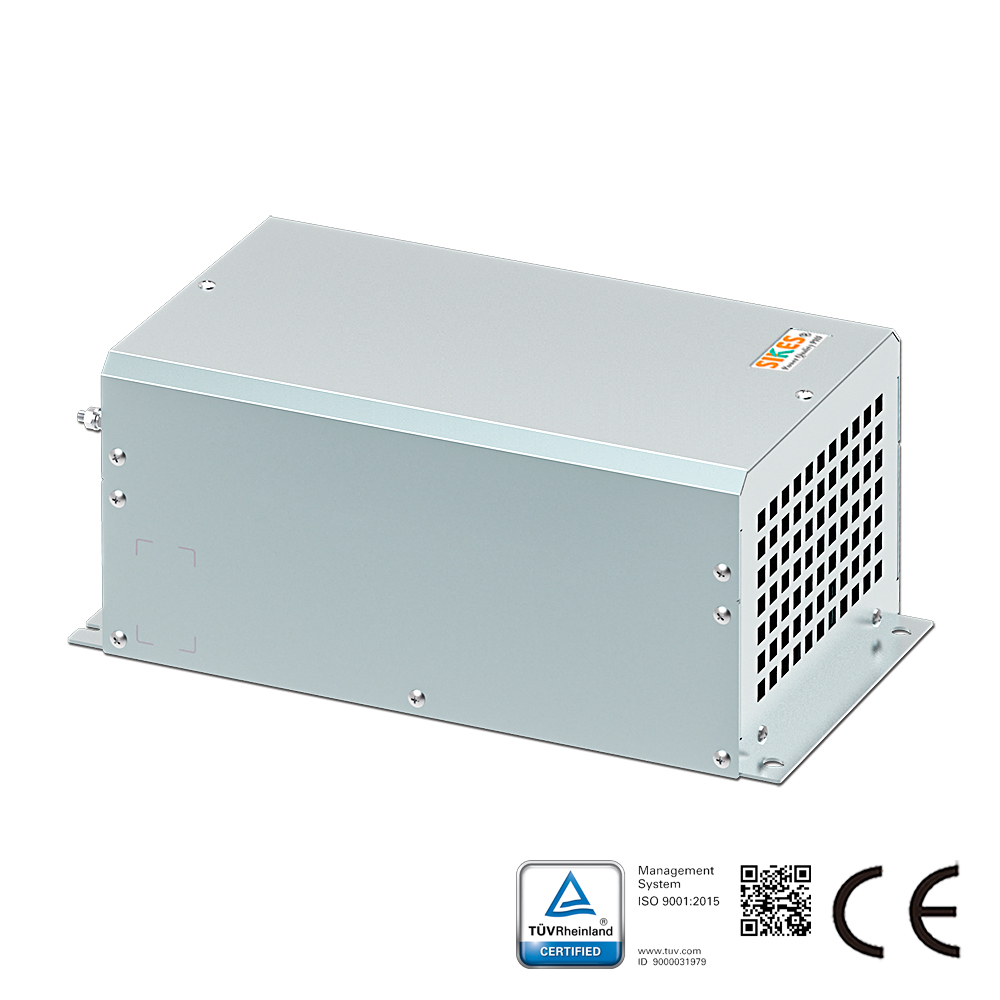

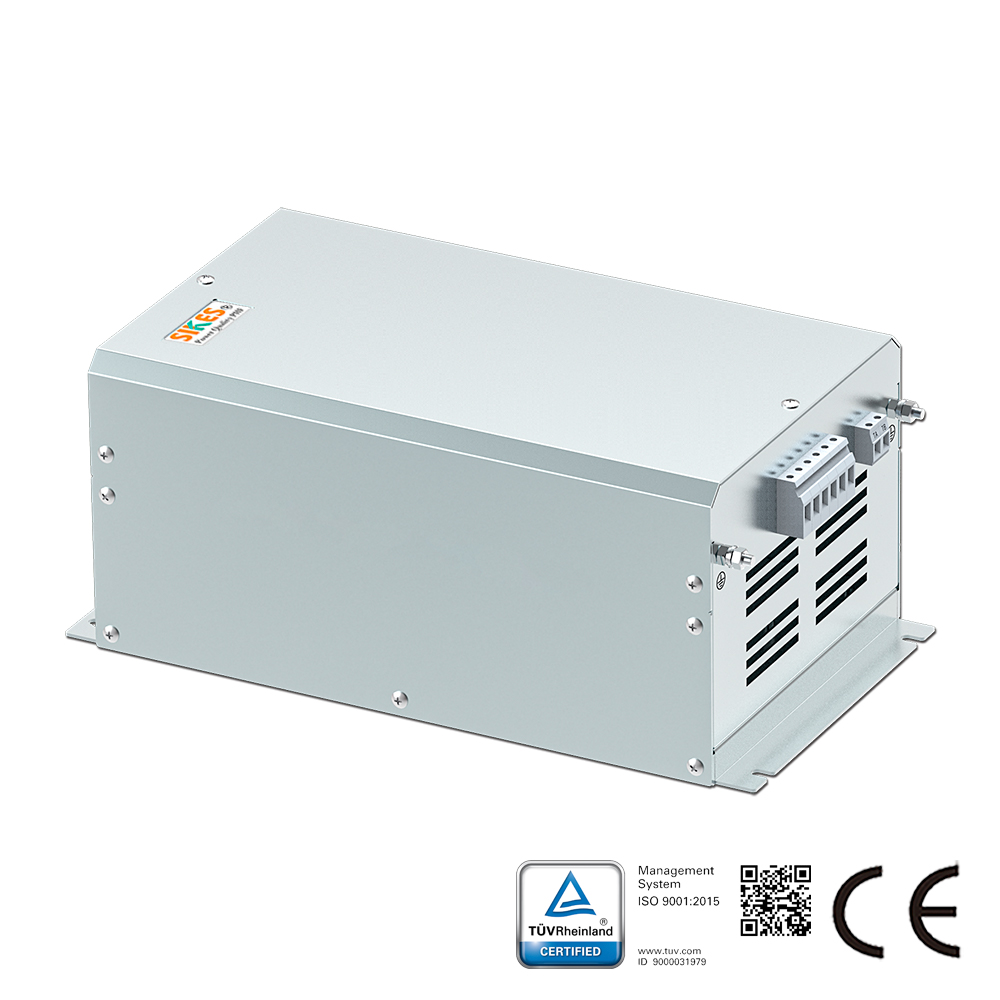

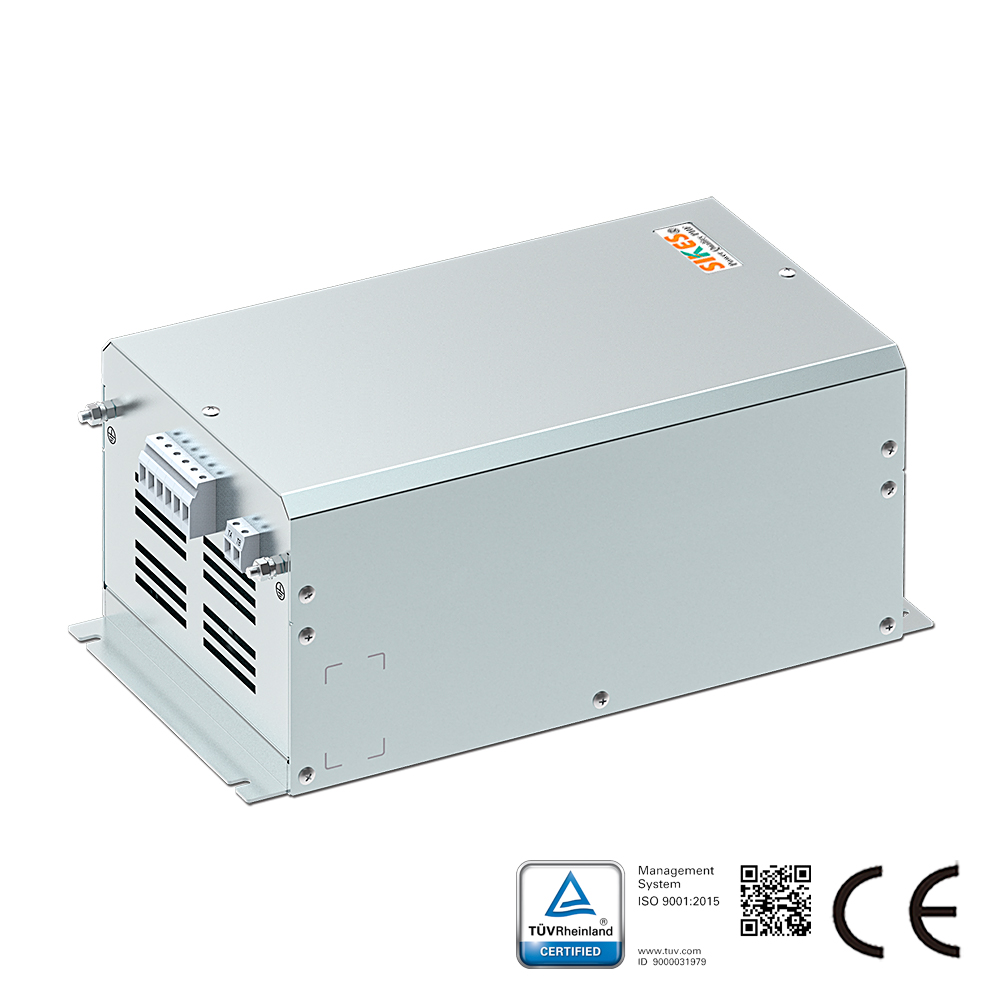

Los filtros armónicos pasivos avanzados SIKES PHF 005 y PHF 010 son robustos y fáciles de usar, reduciendo armónicos mientras mantienen una buena eficiencia energética del sistema.

Optimice el rendimiento armónico

El filtro armónico avanzado PHF 005/010 es una solución total rentable. En comparación con los filtros de trampa armónica tradicionales, PHF ofrece una huella más pequeña y una mayor reducción de armónicos.

La solución está disponible en dos variantes, PHF 005 y PHF 010. Cuando se conecta delante de un variador Danfoss VLT®, la distorsión de corriente armónica generada de vuelta a la red se reduce al 5% y 10% de distorsión armónica total de corriente a plena carga. (Requisitos del sistema: THVD < 2%, desequilibrio de tensión de línea < 1%)

Con una eficiencia >98%, los filtros armónicos pasivos avanzados ofrecen soluciones armónicas rentables y muy robustas, específicamente para variadores Danfoss VLT® de hasta 250 kW.

Como opciones independientes, los filtros armónicos avanzados cuentan con un alojamiento compacto que se integra fácilmente en el espacio del panel existente. Esto los hace adecuados para aplicaciones de modernización con ajustes limitados del convertidor de frecuencia.

Especificaciones
Tensión de línea:
380-415 V CA (50 Hz) disponible;
440-480 V CA (60 Hz) bajo pedido;
500-525 V CA (50 Hz) bajo pedido;
690 V CA (50 Hz) bajo pedido.

Grado de protección del envolvente: IP20 (IP21 bajo pedido)
Corriente de sobrecarga: 160% durante 60 segundos
Rendimiento > 0,98

Factor de potencia real
0,85 al 50% de carga
0,99 al 100% de carga
Temperatura ambiente: -25 a +45 °C sin reducción de potencia

Características y beneficios
Diseñado para un rendimiento adaptado con accionamientos de la serie Danfoss VLT®
Arranque fácil de usar; no se requiere ajuste
No requiere mantenimiento rutinario
Protege múltiples accionamientos con un solo filtro

Diseñado para cumplir con las directrices de limitación de distorsión de corriente:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4

PHF 010 tiene THiD < 10%; rendimiento igual o superior y costo competitivo en comparación con rectificadores de 12 pulsos PHF 005 tiene THiD < 5%; rendimiento igual o superior y costo competitivo en comparación con rectificadores de 18 pulsos
