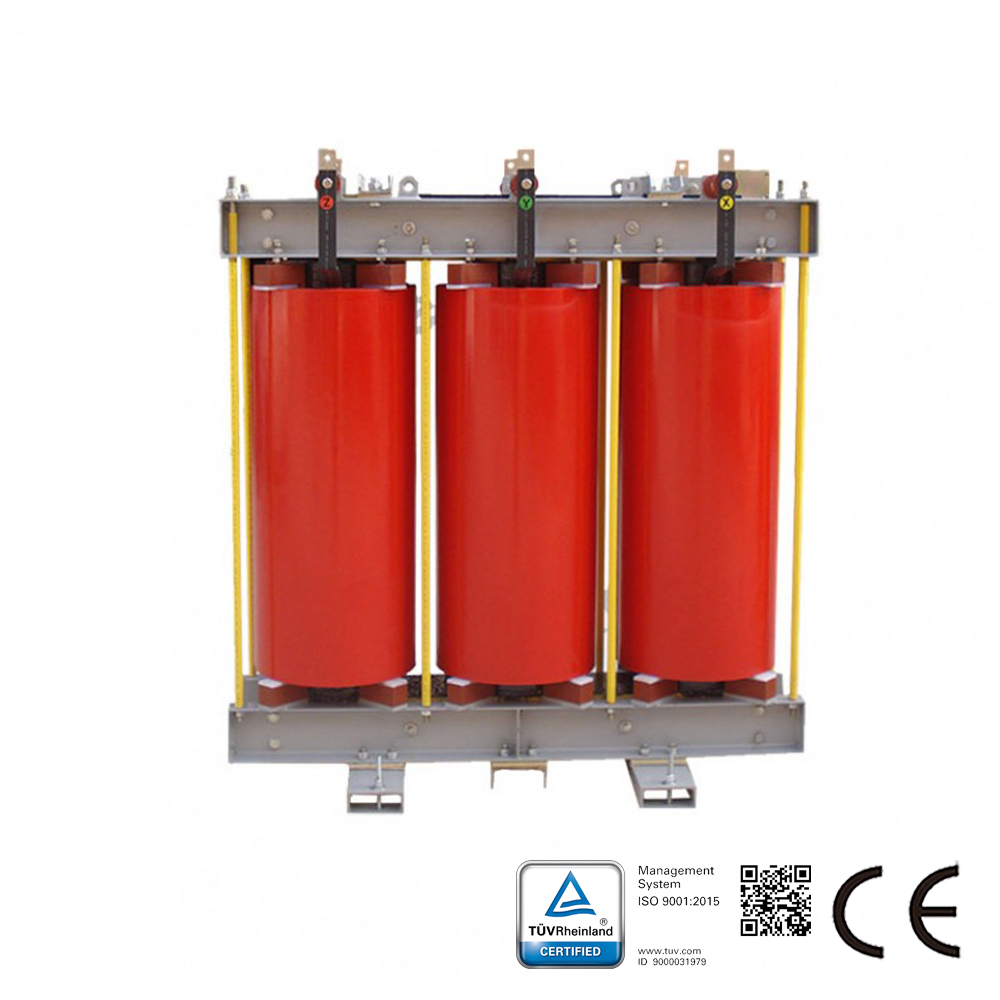

Serie de Choke de Conexión en Serie con Núcleo de Hierro Seco Relleno de Resina Epoxi CKSC

Modelo: SKS-CKSC-Series

Descripción de la conexión en serie del reactor: La serie CKSC es adecuada para sistemas de potencia de CA de 50 Hz con tensión nominal de funcionamiento de hasta 6-38 kV, con un grupo de condensadores de alta tensión conectados en serie. Suprime las altas corrientes de irrupción armónicas y las sobretensiones de operación. Esto garantiza un funcionamiento seguro del grupo de condensadores, mejora la forma de onda de la tensión de red, aumenta la calidad del suministro eléctrico y hace que la red funcione de manera económica.

Consulta de producto o solución

Chat en vivo

Compartir en:

Detalles del producto

Descripción de la conexión en serie del reactor:

La serie CKSC es adecuada para sistemas de potencia de CA de 50 Hz con tensión nominal de funcionamiento de hasta 6-38 kV, con un grupo de condensadores de alta tensión conectados en serie. Suprime las altas corrientes de irrupción armónicas y las sobretensiones de operación. Esto garantiza un funcionamiento seguro del grupo de condensadores, mejora la forma de onda de la tensión de red, aumenta la calidad del suministro eléctrico y hace que la red funcione de manera económica.

Características

Características de esta serie:
Capacidad: 3KVA-720KVA
Tipo de fase: trifásico
Tensión del sistema: 6,3/6,6/11/12KV
Impedancia: 1%/4,5%/5%/6%/12%/13%
Frecuencia de operación: 50-60Hz
Clase de protección: IP00
Clase de aislamiento: F/H
Normativa industrial: GB 10229, IEC289, JB/T5346

Aplicaciones

Aplicación de la Bobina de Conexión en Serie:
Para sistemas de energía.

Especificaciones

Corriente	CA
Clase de Protección IP	IP00
Fases	Trifásico
Rango de Potencia (KW)	3-720
Tensión del Sistema (KV)	6.3/6.6/11/12
Frecuencia de Operación	50-60Hz
Tasa de Impedancia	1%/4.5%/5%/6%/12%/13%

Reactores de núcleo de hierro tipo seco rellenos de resina epoxi, serie
