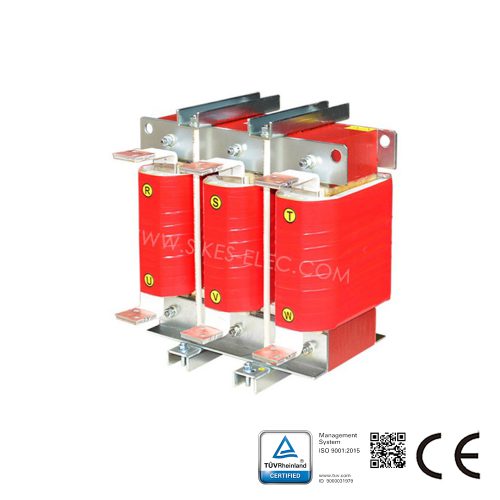

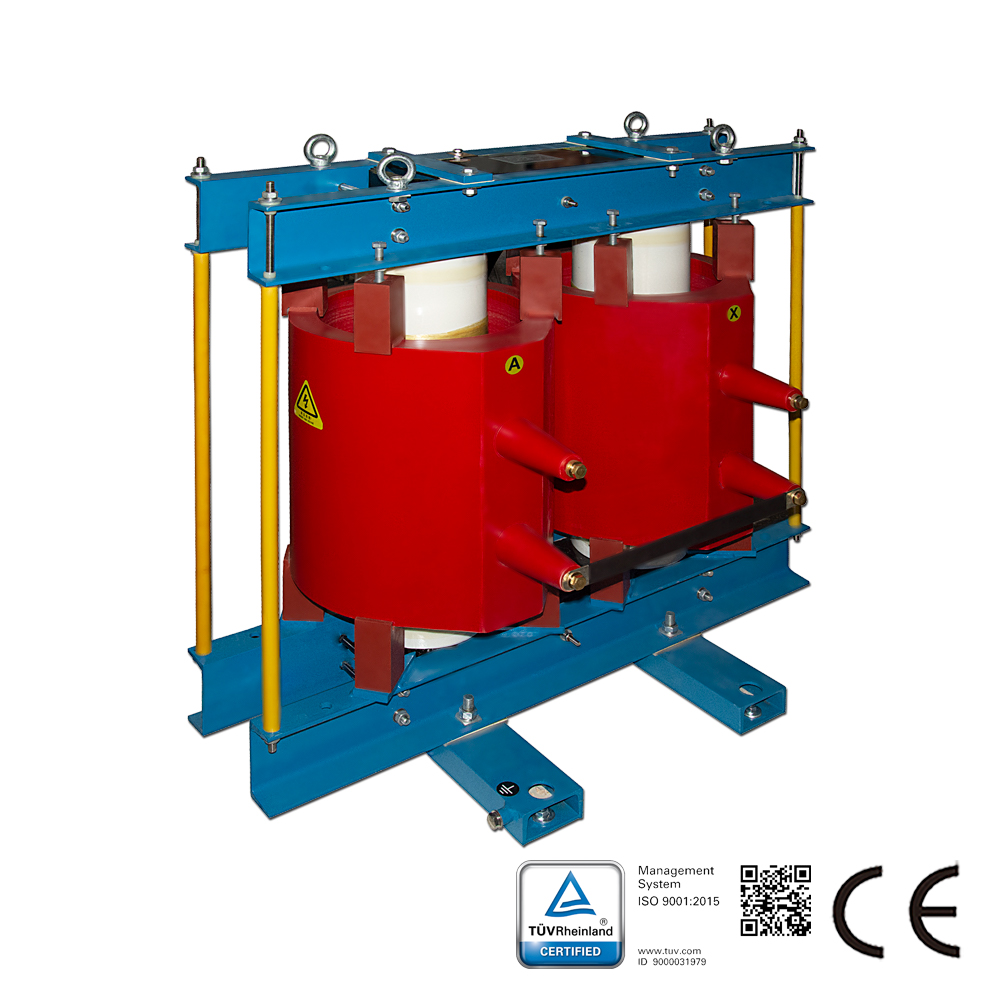

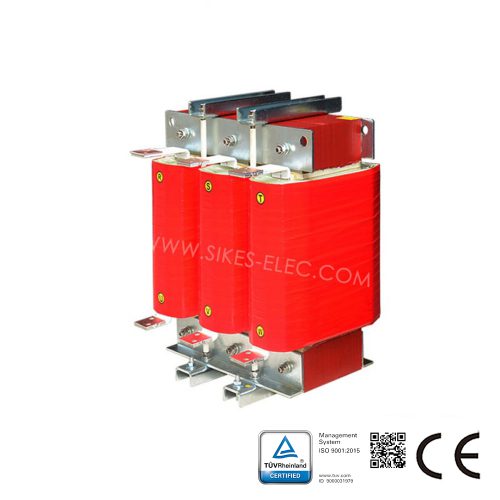

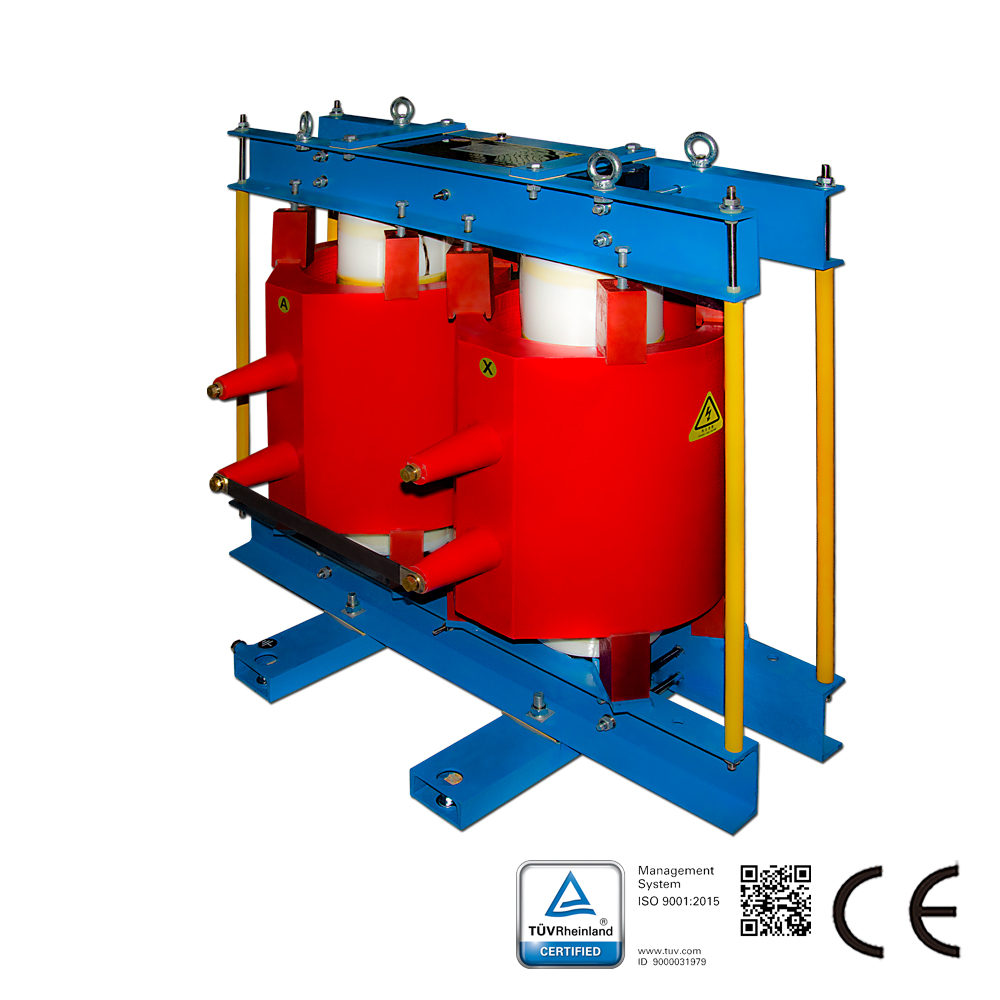

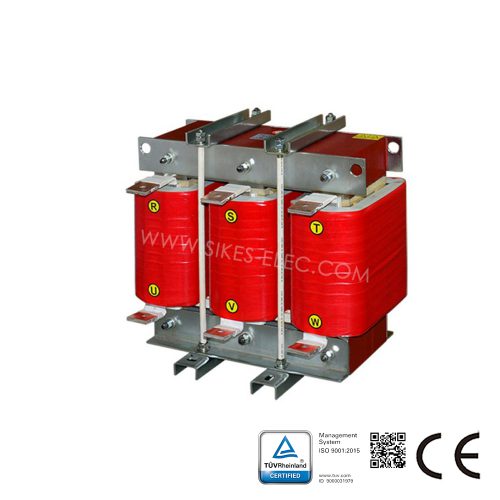

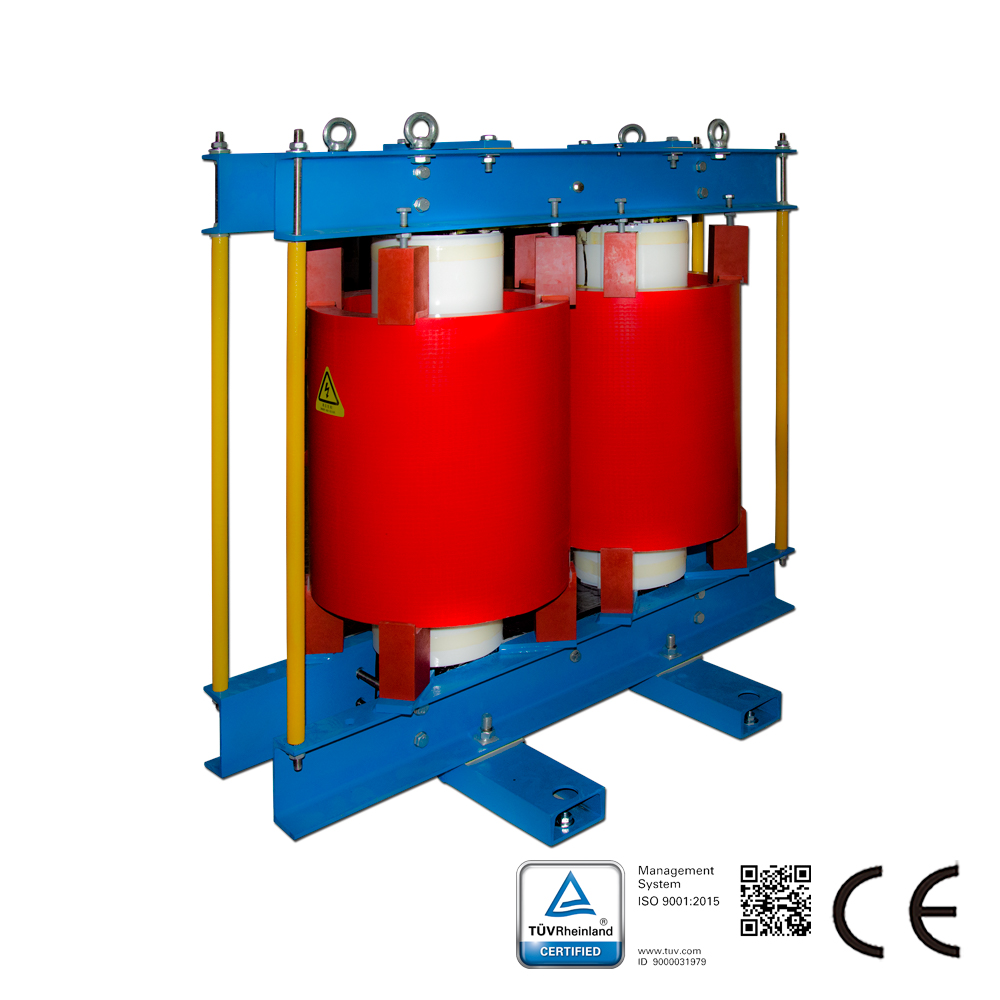

El reactor de filtro, junto con los capacitores, puede formar un circuito de filtrado de armónicos para reducir la corriente armónica en el sistema, principalmente la 3ª, 5ª, 7ª, 11ª, 13ª y superiores. El reactor de filtro puede instalarse mediante conexión en paralelo o en serie.
Función del reactor de filtro:
Reactor LCL para rectificador PWM, frecuencia portadora: ≥2 kHz, frecuencia de trabajo: 50 Hz, fase: 3.
Los armónicos contienen la interferencia del VFD en la red eléctrica, armónicos principales: 3, 5, 7, 9, 11, 13, 15, 17, 19, en el lado de salida predominan armónicos de alta frecuencia de 5 a 10 kHz.
Parámetro técnico del reactor de filtro:
Corriente nominal: ≤5000 A; Tensión nominal: <1000 V; Rigidez dieléctrica: devanado-tierra 3000 VCA/50 Hz/60 s sin daños.
Resistencia de aislamiento: devanado-tierra, tornillo transversal del núcleo-tierra 500 VCC, resistencia de aislamiento ≥100 MΩ; Ruido del reactor: <65 dB (a 1 metro del reactor).
Protección: IP00; Aislamiento: F/H, Norma: IEC289; GB10229-88 (eqv IEC289:1987).
Aplicación del reactor de filtro:
Generación de energía eólica, fotovoltaica, VFD y UPS
| AC/DC | AC |
| Valor de inductancia (mH) | 68.97 |
| Clase de protección IP | IP00 |
| Rango de tensión nominal (V) | 27.5KV |
| Fase | Trifásica |
| Rango de corriente nominal (A) | 33 |
