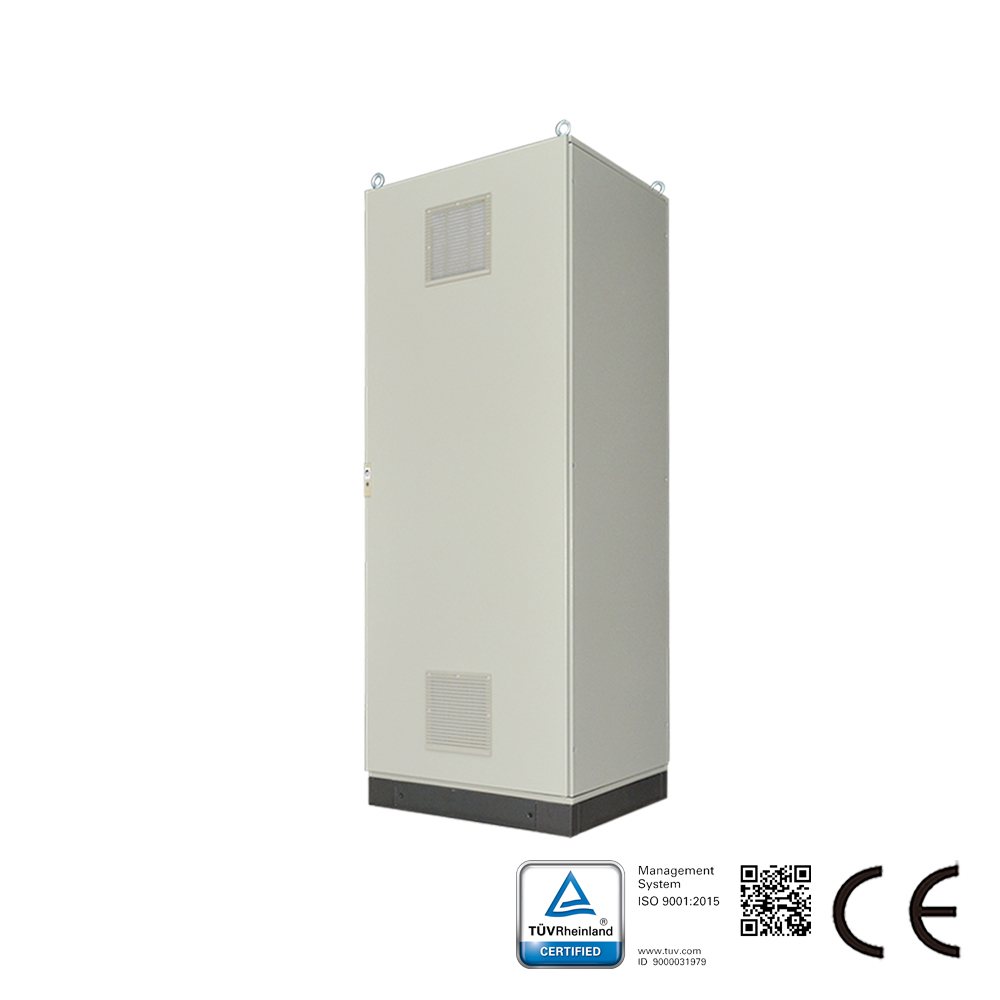

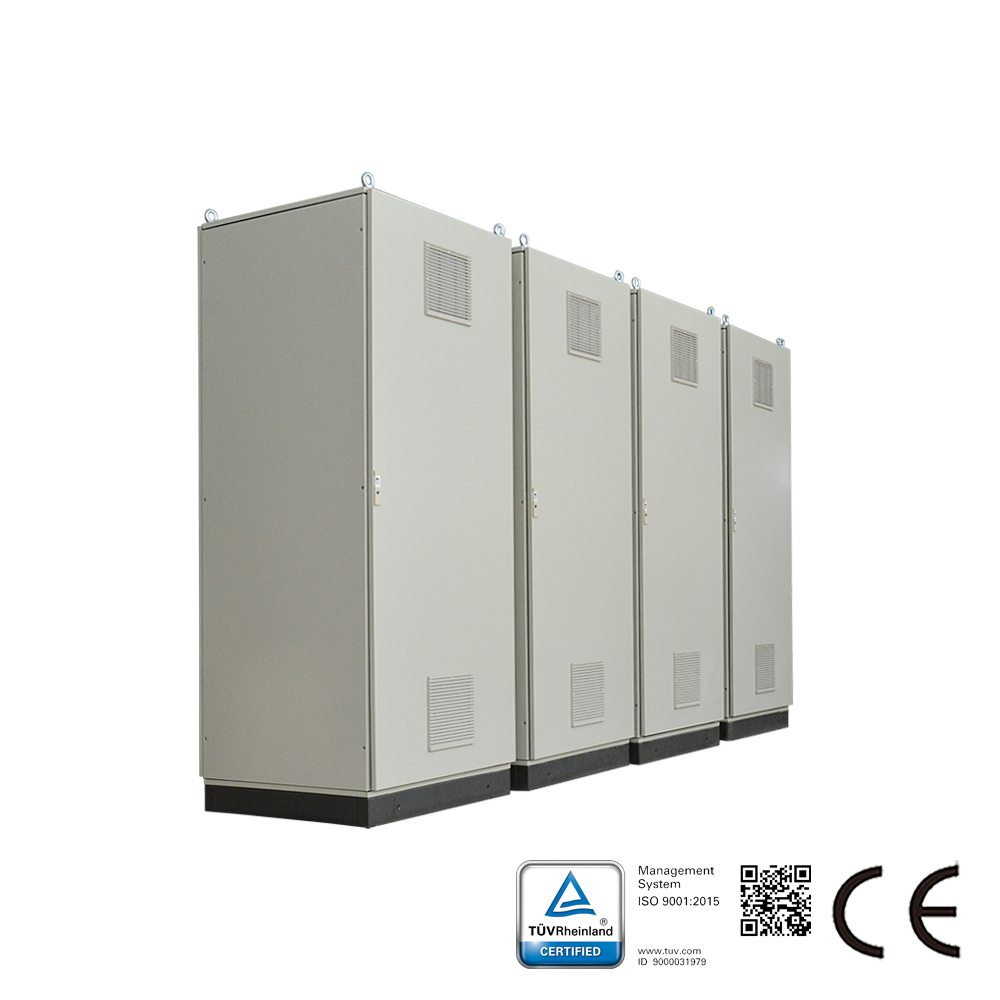

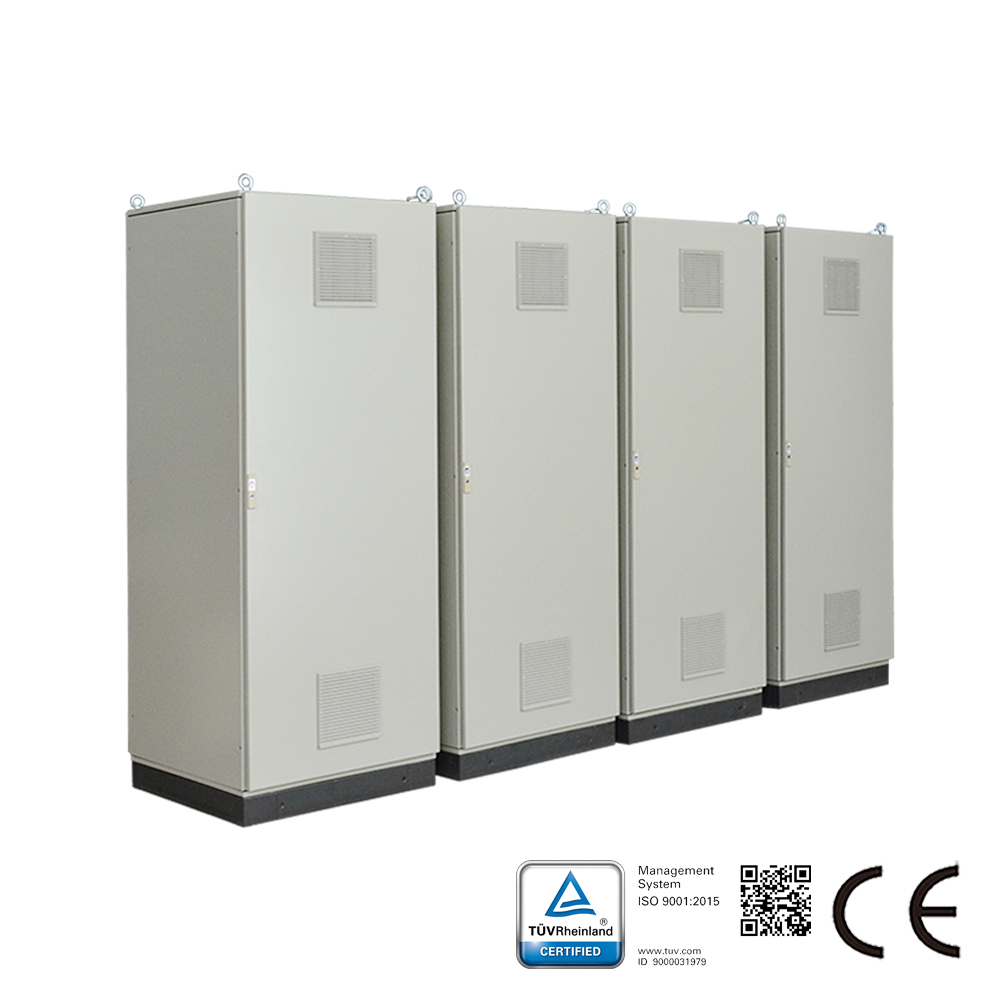

Descripción de la unidad regenerativa:
Esta serie incorpora un microprocesador de respuesta rápida y control de procesos de alta precisión, garantizando una operación segura, estable y confiable. Permite que el inversor funcione en cuatro cuadrantes, con retroalimentación continua y frenado regenerativo con frecuencia inferior al 40%. La eficiencia de regeneración eléctrica alcanza hasta el 97%. Utiliza modulación SPWM para reducir significativamente los picos distintivos de corriente y generar una onda de corriente sinusoidal perfecta, con un THD de corriente en el lado de entrada inferior al 5% y un factor de potencia de hasta el 99%. Previene el retroceso a la red eléctrica, sobrecalentamiento, sobrecorriente, desfase, subtensión y cortocircuito.

Características de esta serie:
Rango de potencia: 7,5 kVA – 500 kVA
Corriente nominal: 75 – 1200 A
Tensión de alimentación de CC de trabajo: CC 620 V
Tensión de salida de CA: CA trifásica 400 V
Tensión del chopper: CC 620 V ± 5 V
Frecuencia de operación: 46 – 60 Hz
Índice de precisión: error de ajuste inferior al 0,5 %
Capacidad de sobrecarga: 110 % de forma continua, 150 % durante 1 min, 180 % durante 2 s.
Modo de conexión adaptativa: no requiere identificación de polaridad positiva/negativa al conectarse al inversor o a la red eléctrica, conexión extremadamente sencilla.
Condiciones de funcionamiento: incluye ventilador inteligente integrado, filtro de armónicos de orden superior e inferior, protección contra cortocircuito externo.
Grado de protección: IP20
Función de protección: OCP, OVP, UVP, protección contra sobrecalentamiento y protección de polaridad.
Compatibilidad electromagnética (CEM): Cumple con la prueba de interferencia EFT clase 4 GB/T 17626.4 (IEC 61000-4-4); prueba de radiación CEM clase 4 GB/T 17626.3 (IEC 61000-4-4); prueba ESD clase 4 GB/T 17626.2 (IEC 61000-4-4).
Temperatura ambiente de funcionamiento: -10 °C a +60 °C (sin congelación)
Humedad ambiental: inferior al 90 % (sin condensación)
Altitud: inferior a 1 km
Modo de refrigeración: refrigeración por aire forzado
Método de instalación: montaje en pared, tipo suelo
Normativa: ISO, FCC, CE

Aplicación de la Unidad de Accionamiento Regenerativa:
Unidad regenerativa general dedicada para todos los inversores y motores servo.
