Descripción del producto:

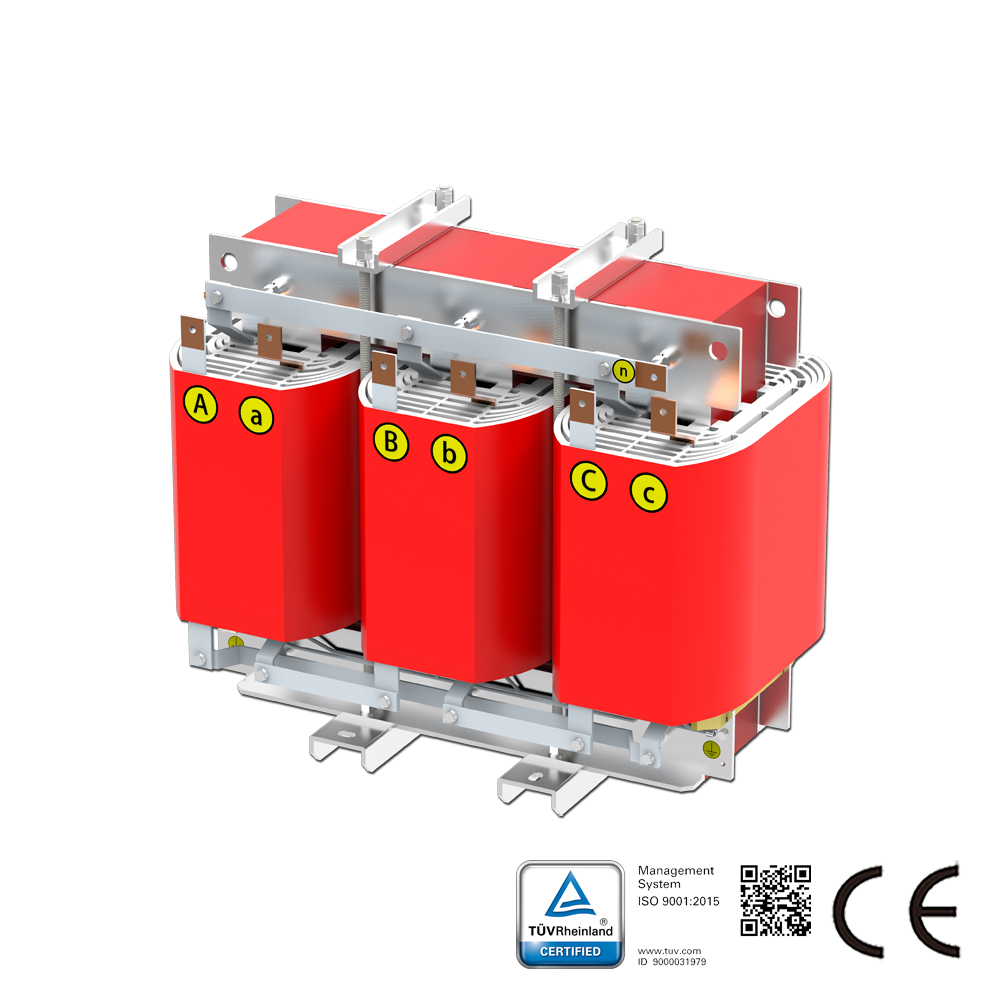

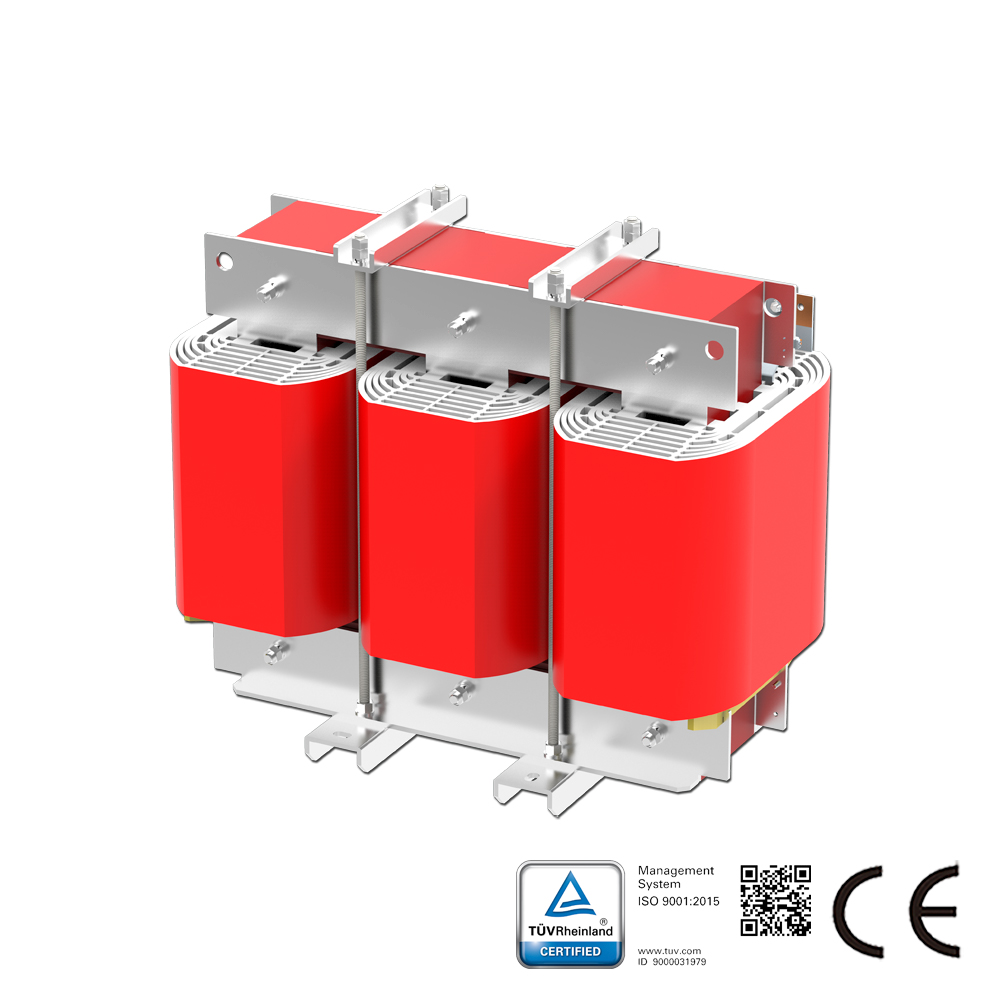

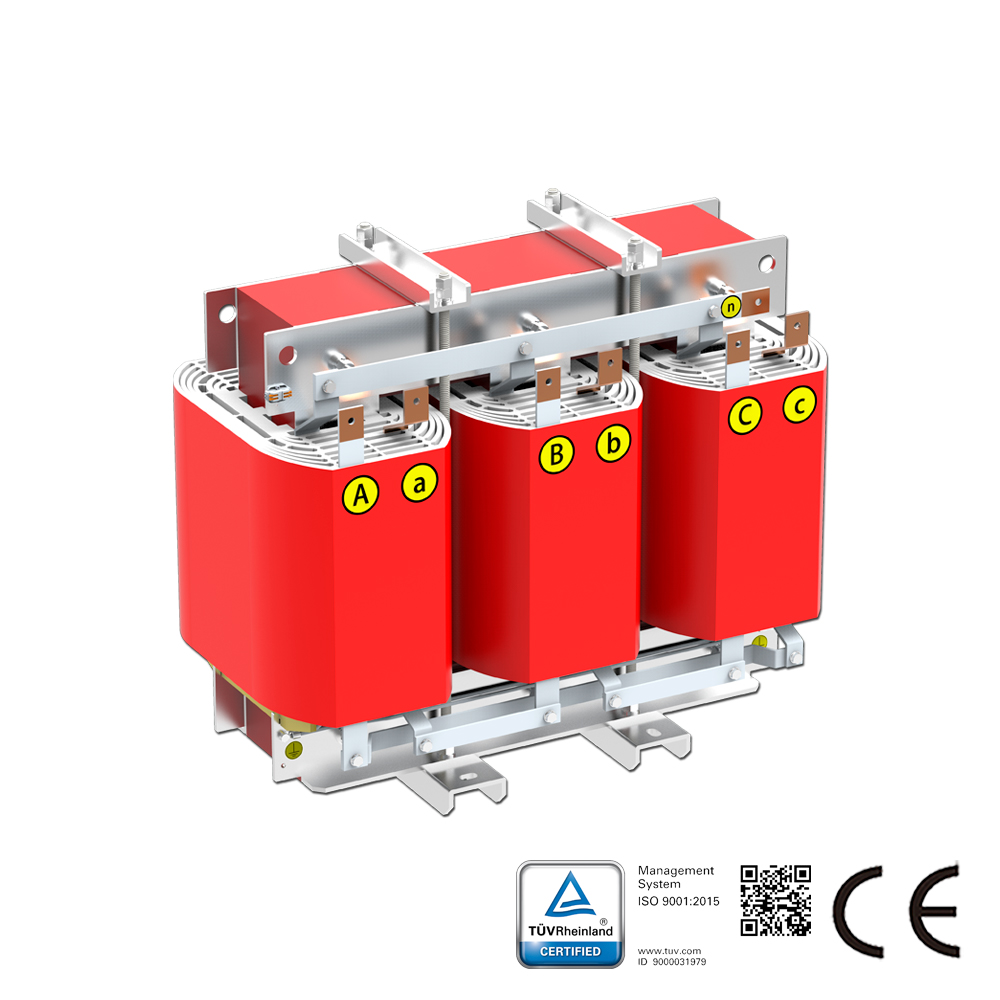

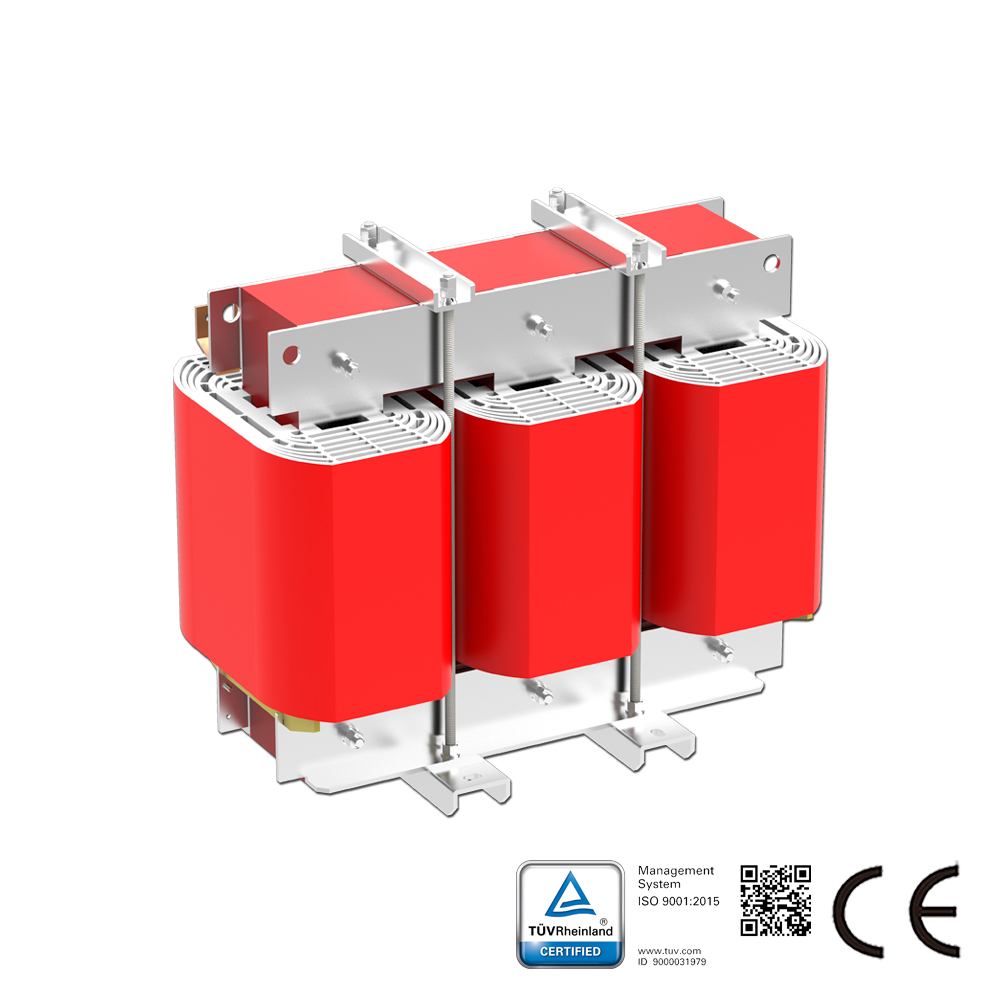

El transformador de aislamiento trifásico con factor K13 es un transformador de aislamiento trifásico en seco diseñado específicamente para cargas no lineales con alto contenido armónico. Su núcleo está clasificado con K=13, lo que le permite soportar el calentamiento adicional causado por las corrientes armónicas y garantizar un funcionamiento estable en condiciones de alta distorsión armónica. Adecuado para escenarios de armónicos medios a altos (THDi ≤ aprox. 60%), admite entre un 70% y un 90% de cargas no lineales (por ejemplo, centros de datos, sistemas UPS, variadores de frecuencia).

Función principal: No elimina armónicos, pero mediante un diseño especial controla el calentamiento por armónicos, evita el sobrecalentamiento de los devanados y prolonga la vida útil.

Parámetros básicos:

Potencia nominal: 10kVA ~ 1000kVA
Tensión de entrada: Trifásica 380V-690V (±10%)
Tensión de salida: Trifásica 380V-690V (±10%)
Frecuencia: 50/60Hz
Grupo de conexión: Dyn11
Método de refrigeración: AN (enfriamiento natural por aire) / AF (enfriamiento por aire forzado)
Clase de aislamiento: Clase F (155°C), Clase H (180°C)
Grado de protección: IP00 / IP20 / IP54
Normas: IEC 60076-11, UL 5085, GB 6450

Características clave de diseño (diferenciación respecto a transformadores estándar)

Diseño de devanado:
Utiliza conductor clasificado para más de 180 °C para soportar el efecto de cubierta y el calentamiento armónico.
Sección transversal del conductor aumentada y proceso de bobinado optimizado para reducir pérdidas armónicas adicionales.
Capacidad del conductor neutro ampliada (adecuado para desequilibrio trifásico y armónicos de secuencia cero).

Núcleo: Chapa de acero al silicio de bajas pérdidas para reducir la pérdida en el hierro y disminuir la elevación de temperatura.

Aislamiento y blindaje: Aislamiento eléctrico primario-secundario + blindaje electrostático para suprimir interferencias en modo común y reducir la tensión neutro-tierra.

Control de elevación de temperatura: Bajo condiciones de carga armónica K13, la elevación de temperatura del devanado no excede el límite de la clase de aislamiento.

Características del producto:
Alta compatibilidad armónica: Clasificación K13, idealmente adecuado para cargas no lineales del 70 %–90 % (UPS, servidores, variadores de frecuencia, rectificadores).
Seguridad tipo seco: Sin aceite, ignífugo, antiexplosión, libre de mantenimiento — ideal para uso interior, centros de datos, hospitales.
Alta eficiencia y bajo ruido: Eficiencia ≥98 %, ruido <55 dB (refrigeración AN).
Larga vida útil y fiabilidad: Aislamiento clase H, disipación de calor optimizada, soporta carga continua 24/7 (>95 % de factor de carga).
Instalación flexible: Diseño compacto, opciones de montaje en suelo o en armario, adecuado para distribución industrial y de edificios.
Cumplimiento normativo: Satisface normas IEC/UL/GB, adecuado para entornos exigentes como centros de datos, instalaciones industriales y sitios médicos.

Aplicaciones típicas:
Centros de datos: Servidores, UPS, aires acondicionados de precisión, distribución de energía PDU
Automatización industrial: Variadores de frecuencia (VFD), servos, accionamientos de CC, equipos de soldadura
Sector médico/telecomunicaciones: Imágenes médicas, equipos de quirófano, estaciones base de comunicación, centrales PBX
Edificios comerciales: Iluminación LED, ascensores, conjuntos de dispositivos electrónicos de oficina
