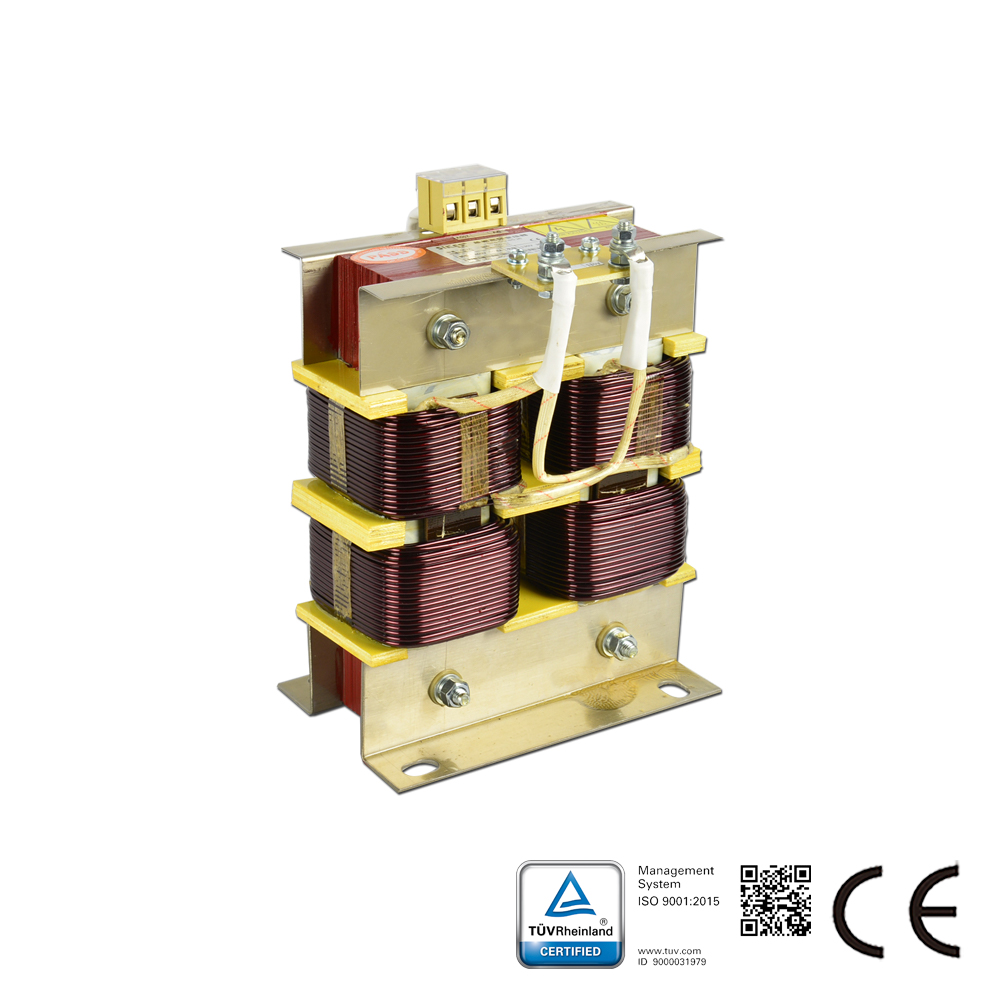

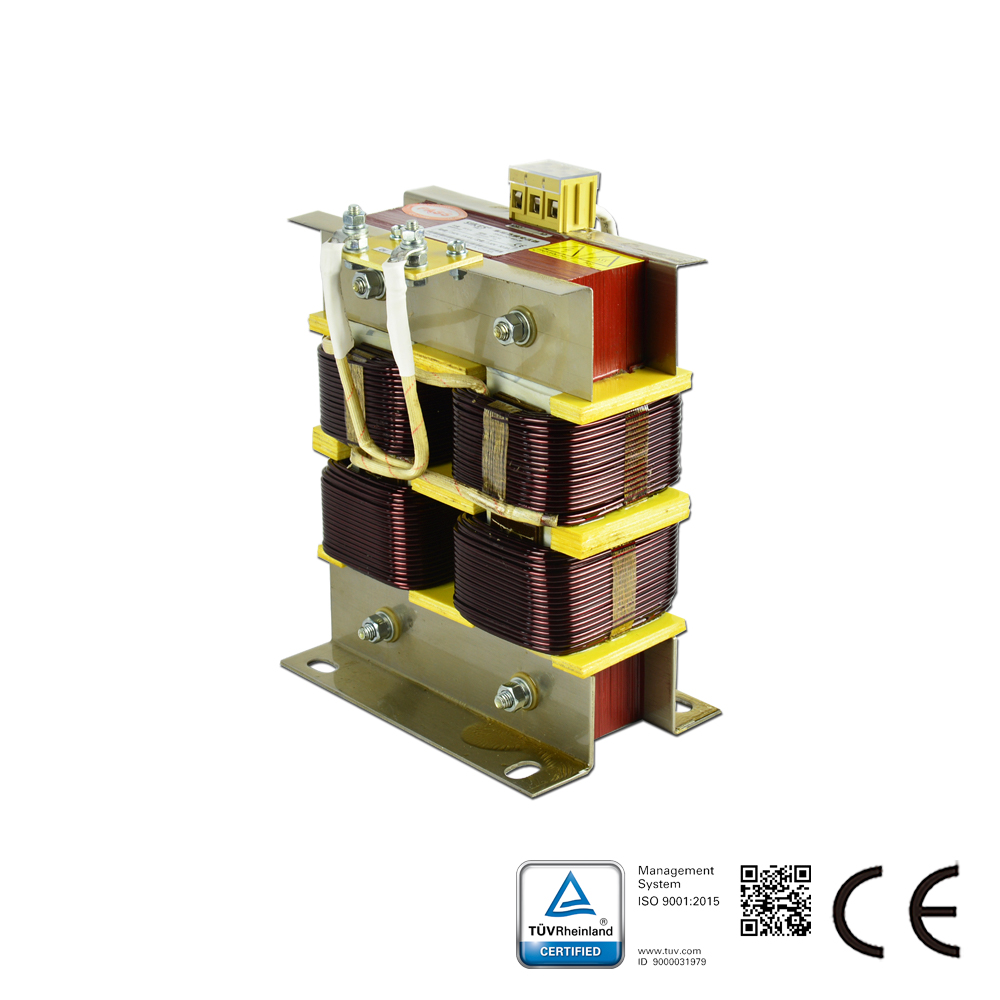

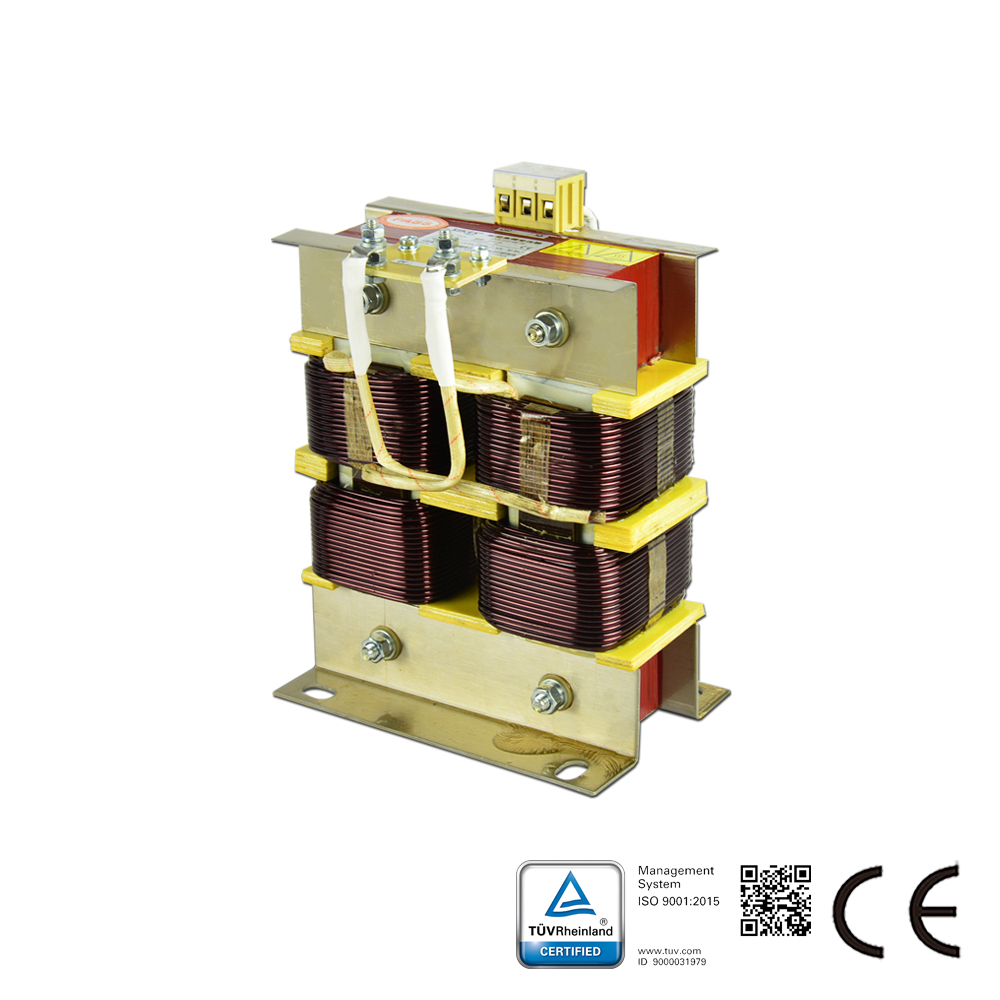

Transformador militar de alta frecuencia para aviación, 400Hz 4kVA

Modelo: SKS-DG-4/0.26

Transformador de alta frecuencia monofásico para aviación militar Frecuencia 400Hz/1000Hz Descripción del transformador de alta frecuencia para aviación militar: El núcleo del transformador seco monofásico/trifásico utiliza láminas de silicio de alta calidad laminadas en frío para garantizar fiabilidad, tamaño compacto, peso reducido y precio económico. El devanado emplea material aislante de alto rendimiento y resistencia a altas temperaturas, junto con procesos de bobinado sin carrete o de lámina, lo que resulta en una elevada capacidad de resistencia electromagnética y un acabado estético óptimo. Según la clase de aislamiento, se sumerge completamente en barniz aislante. Esto permite un menor nivel de ruido, una dispersión magnética reducida, mayor resistencia a la corrosión y una opera...

Consulta de producto o solución

Chat en vivo

Compartir en:

Especificaciones

Capacidad (KVA)	60
Clase de aislamiento	F/H
Frecuencia de operación	400 Hz
Fase	Monofásica
Tensión primaria (V)	130/260
Tensión secundaria (V)	220/380/600/800/1000
Norma	Según EN61558-2-6

Detalles del producto

Transformador de alta frecuencia monofásico para aviación militar Frecuencia 400Hz/1000Hz

Descripción del transformador de alta frecuencia para aviación militar:

El núcleo del transformador seco monofásico/trifásico utiliza láminas de silicio de alta calidad laminadas en frío para garantizar fiabilidad, tamaño compacto, peso reducido y precio económico.

El devanado emplea material aislante de alto rendimiento y resistencia a altas temperaturas, junto con procesos de bobinado sin carrete o de lámina, lo que resulta en una elevada capacidad de resistencia electromagnética y un acabado estético óptimo.

Según la clase de aislamiento, se sumerge completamente en barniz aislante. Esto permite un menor nivel de ruido, una dispersión magnética reducida, mayor resistencia a la corrosión y una operación más confiable.

De acuerdo con el grado de protección requerido, se suministran envolventes de protección.

Características

Parámetros técnicos del transformador de alta frecuencia para aviación militar:
Transformador monofásico de 400 Hz con inductor
Modelo: SKS-DG-4KVA/0.26
Tensión nominal: CA 400 V
Capacidad nominal: 4 kVA
Frecuencia nominal: 400 Hz
Tensión primaria: 260 V
Corriente primaria: 15,4 A
Tensión secundaria: 130 V
Corriente secundaria: 30,8 A
Clase de aislamiento: F
Dimensiones: 120 × 190 × 236 mm (P × A × H)
Peso: 14 kg

Características del transformador de alta frecuencia para aviación militar:
1. Compacto, ligero, económico y fiable;
2. Capaz de aislar armónicos parciales, mejora la resistencia a la distorsión y la seguridad del equipo;

Normativa de ensayo del transformador de alta frecuencia para aviación militar:
1. Tensión de trabajo nominal: 400 V CA
2. Rigidez dieléctrica: Núcleo-devanado 3000 V CA/400 Hz/1000 Hz/5 mA, 10 s sin daños
3. Resistencia de aislamiento: Núcleo-devanado 1000 V CC, resistencia de aislamiento ≥100 MΩ
4. Ruido del transformador: 75 dB (a 1 metro de distancia)
5. Normativa: IEC XXX

Aplicaciones

Aplicación: Industria aeroespacial, militar, unidades de potencia terrestre para aeronaves, unidades de arranque de aeronaves, diversas fuentes de alimentación para pruebas…
