Descripción del Filtro de Onda Sinusoidal:

La Serie SWF de Filtros de Onda Sinusoidal convierte la señal de salida PWM de los variadores de motor en una onda sinusoidal suave con bajo residuo;
Reduce el fenómeno de resonancia causado por la capacitancia e inductancia distribuida del cable largo (más de 50 metros);
Elimina la tensión excesiva del motor causada por un alto dv/dt,
Reduce el ruido del motor mediante la aplicación del filtro;
Prolonga la vida útil del motor;
Protege el aislamiento del motor;
Aumenta la distancia de transmisión;
Con la aplicación de este filtro, un motor normal puede reemplazar a un motor de frecuencia variable.

Característica del Filtro de Onda Sinusoidal:

Los filtros de onda sinusoidal Sikes para varios servomotores de sistemas de variadores de velocidad (especialmente para inversores o fuentes de alimentación conmutadas), están diseñados para cambiar la tensión de salida PWM del inversor y generar una tensión casi sinusoidal. La serie pasiva está destinada para su uso en redes de 380v-480v.
Sikes le ofrece otra opción económica además de los filtros Schaffner y MTE.

Filtro de onda sinusoidal Datos técnicos:
Rango de tensión nominal: 220V
Frecuencia del motor: 0-120Hz;
Frecuencia de conmutación: ≧ 6kHz;
Rizado residual de tensión: THDv<5%
Longitud del cable del motor: Hasta 2000m;
Modo de trabajo: Continuo para operación en interiores
Potencia nominal de entrada del accionamiento del motor: 3.7kW a 630kW;
Eficiencia: 98 a 99% @ tensión y potencia nominal de línea
Capacidad de sobrecarga: 150% 60s, 120% 60min
Tensión de prueba: 2240VDC, 2s (línea/línea) 2720VDC, 2s (líneas/carcasa)
Rigidez dieléctrica: AC4000V/5mA/60s
Resistencia de aislamiento: núcleo-devanado, ≧100MΩ (DC1000V);
Categoría climática (IEC60068-1): 25/100/21
Protección: IP30 (IP40/IP54 bajo solicitud), interior: IP20
Refrigeración: Aire forzado interno
Tipo de carga: carga típica de motor; transformador elevador estándar; otra carga lineal;

Filtro de onda sinusoidal Normas técnicas:
Condensadores: CEI EN 60831-1/2, IEC 831-1/2
Equipo: CEI EN60439-1, IEC 439-1, IEC 60939

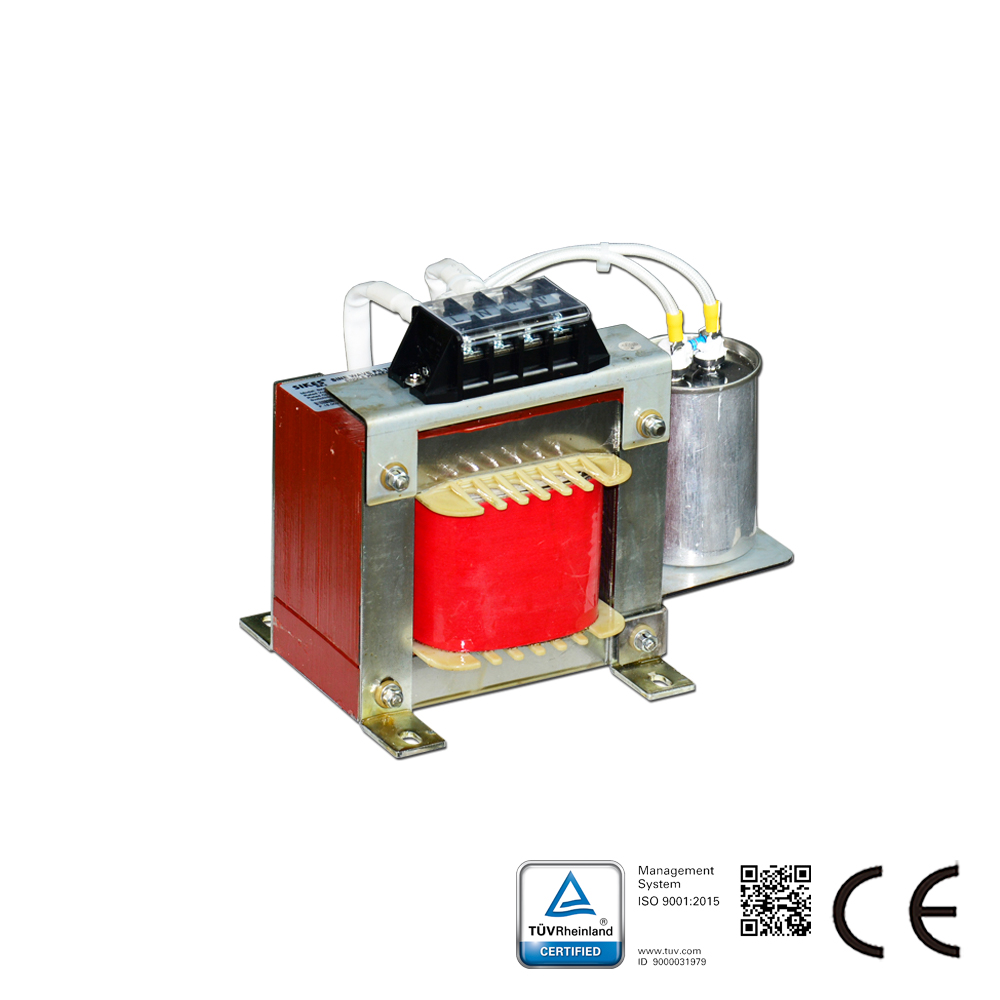

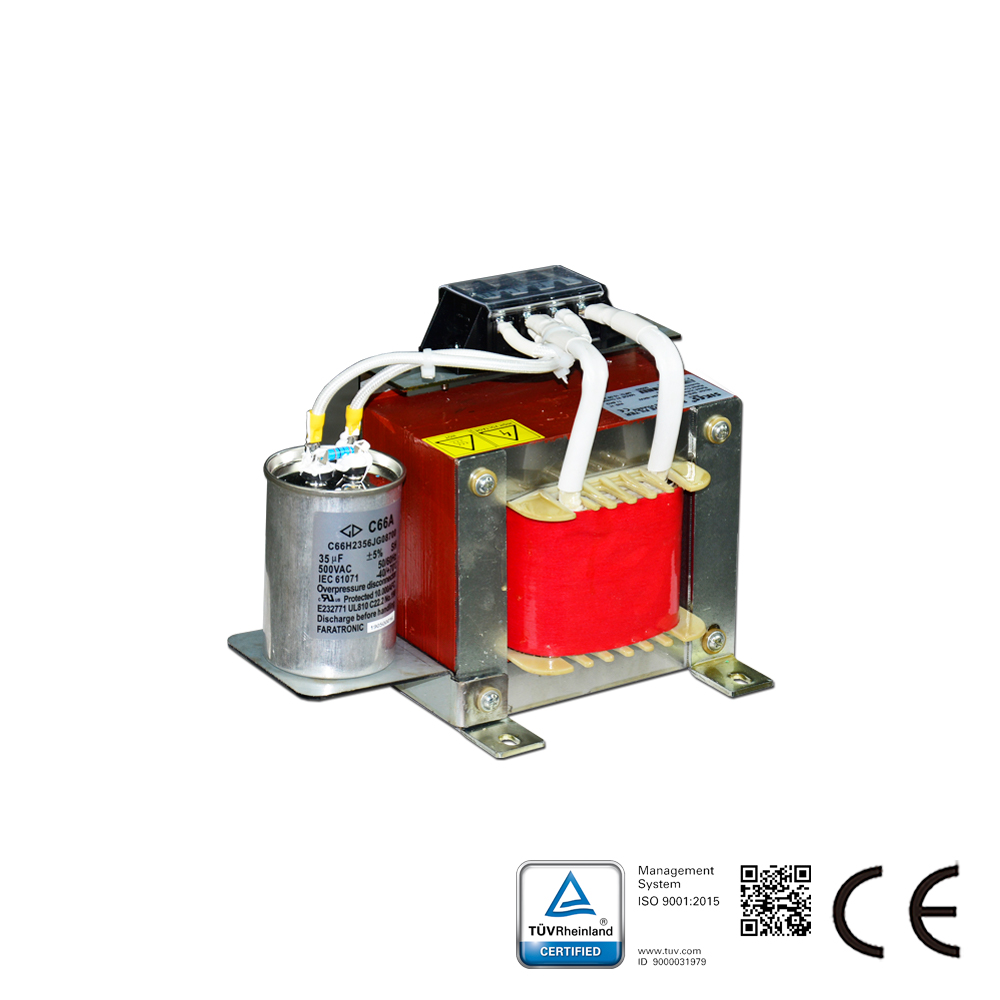

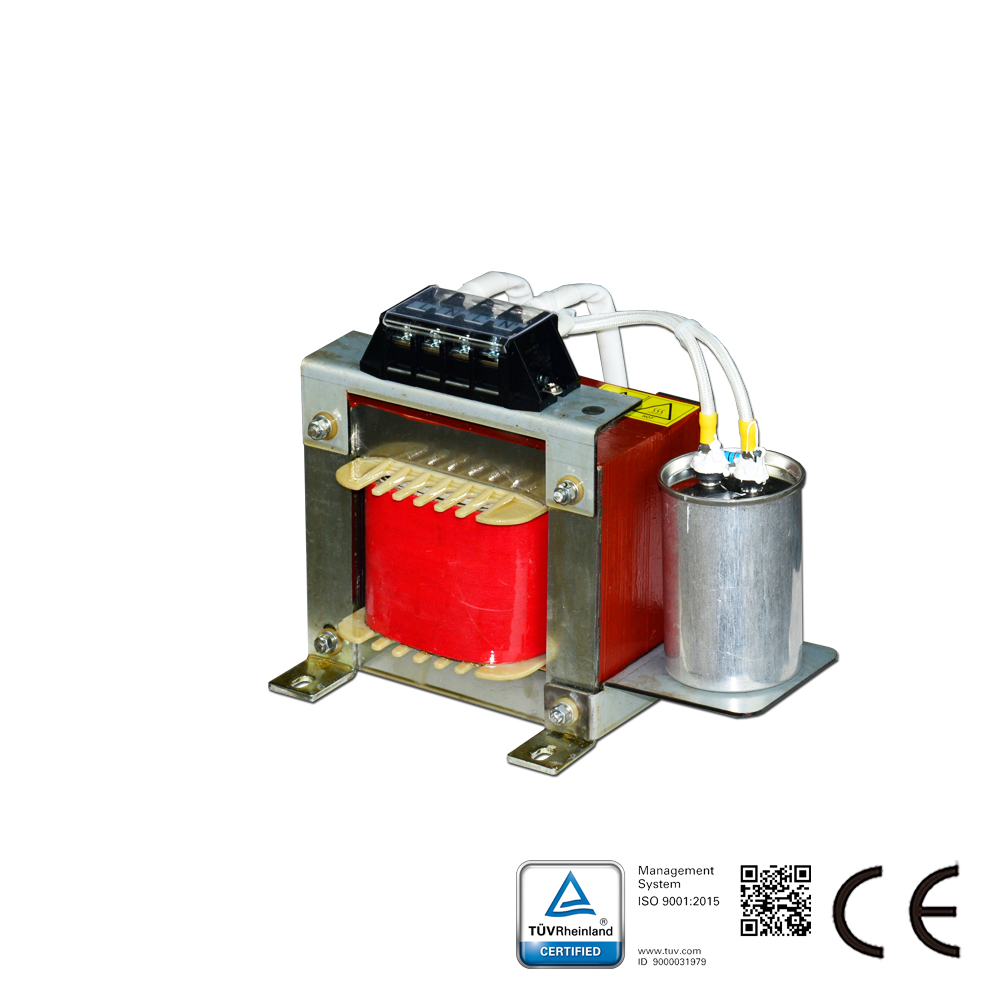

Filtro de onda sinusoidal
Aplicaciones:
Ventiladores, transportadores, bombas
Instalaciones de climatización, compresores
Ascensores, grúas, energía eólica, SAI, SGE
Accionamiento de motores con cableado largo
Accionamiento de motores con múltiples motores en paralelo
Aplicaciones de media tensión (implementado antes del transformador elevador)
