Descripción breve de la compensación de potencia reactiva SVG:

El generador estático de var (SVG) aplica la tecnología de control numérico de tercera generación recientemente actualizada y la tecnología de topología T de tres niveles líder en la industria para compensar de forma dinámica y precisa la potencia reactiva en el sistema de red eléctrica. El tiempo de respuesta instantáneo puede ser inferior a 50 µs, y el tiempo de respuesta completo es de menos de 10 ms, evitando la ocurrencia de sobrecompensación y subcompensación. Es la mejor solución en el campo de la regulación de potencia reactiva.

Principio Fundamental del SVG

El contenido reactivo de la corriente de carga puede analizarse rápidamente conectando el SVG en paralelo en el sistema de red eléctrica, vinculando un TC externo para detectar la corriente de carga en la red, así como utilizando el chip DSP/FPGA/CPLD y la última tecnología de extracción rápida de armónicos. Luego, de acuerdo con el valor establecido, se genera un pulso PWM para accionar el convertidor bidireccional, compuesto por un módulo IGBT T de tres niveles, generando así una corriente de compensación de potencia reactiva que cumple con los requisitos de la red eléctrica. El factor de potencia de la red puede alcanzar 0.99, lográndose finalmente la compensación dinámica y precisa de la corriente reactiva.

Características del Generador Estático de Vars:
1. El modelo industrial adopta estructura de torre con alta adaptabilidad ambiental, adecuado para entornos industriales con condiciones operativas adversas;
2. El modelo industrial incorpora conductos de aire independientes y almacenamiento de placas unitario para garantizar el funcionamiento estable del equipo;

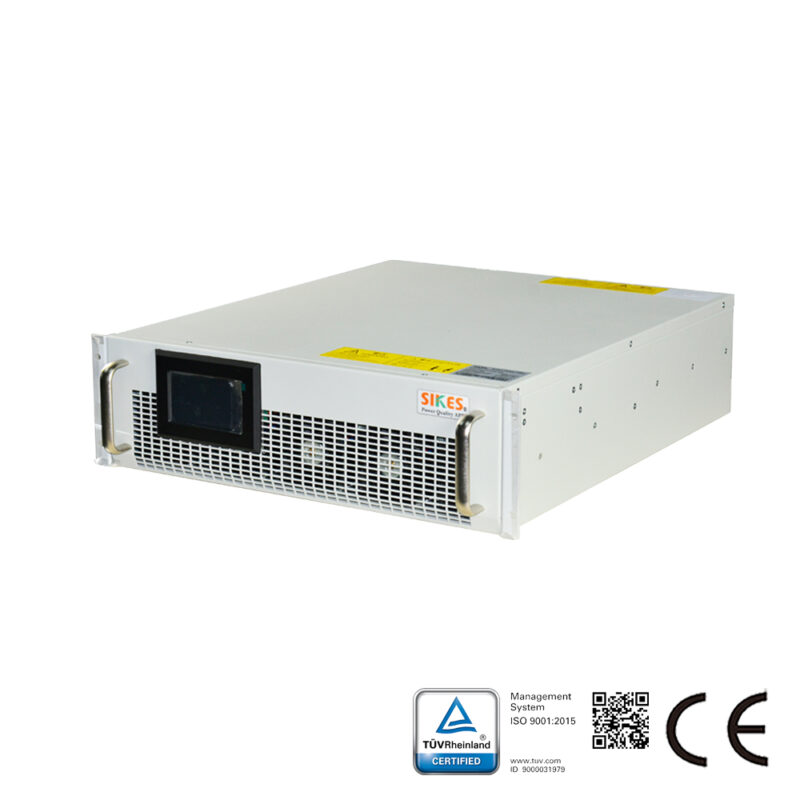

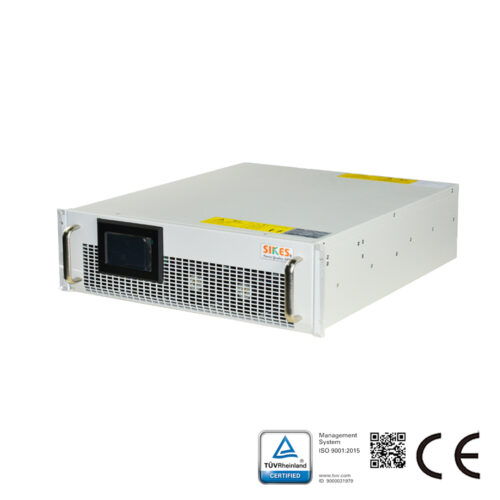

3. Los productos modulares compactos son apropiados para centros de datos y otras salas de servidores con requisitos de espacio limitado;
4. Los productos modulares emplean el mismo concepto de diseño que las máquinas industriales, ofreciendo mayor adaptabilidad ambiental;
5. Permite compensación instantánea en rango completo de potencia reactiva inductiva y capacitiva, resolviendo simultáneamente problemas de desequilibrio trifásico;
6. Respuesta dinámica a cargas en milisegundos con función precisa de compensación de potencia reactiva;
7. Múltiples opciones funcionales, con protección hasta IP43 en modelos industriales.
